一种压缩式盘管的制作方法

本实用新型涉及盘管技术领域，具体为一种压缩式盘管。

背景技术：

盘管，一般为直径0.5cm至20mm，厚度0.1cm至2.0mm的盘装或蚊香装弯管；广泛应用于化工，机械，电子，电力，纺织，橡胶，食品，医疗器材，航空，航天，通信，石油等工业领域。盘管的分类，不锈钢工业管、超长盘管、U型管、压力管、换热管、流体管、螺旋盘管产品特点：耐高温蒸汽、抗冲击腐蚀、耐氨腐蚀；抗结垢、不容易沾污、抗氧化腐蚀；使用寿命长、减少维修保养时间，节省费用；装管工艺性好、可直接换管，安全可靠；管壁均匀、壁厚只有铜管的50-70％，总体导热系数优于铜管；是老机组改造和制造新设备的理想换热产品。在石油化工、电力、核工业、医药、食品等行业可广泛使用。

随着科学技术的进步，盘管的种类也越来越多，但现有的盘管结构简单，功能单一，无法满足人们的需求，这就是我们要解决的问题。

技术实现要素：

为解决上述背景技术中提出的技术问题，本实用新型提供一种压缩式盘管。

本实用新型解决其技术问题所采用的技术方案是：一种压缩式盘管，包括盘管本体，所述盘管本体的两端均连接长管，所述长管的一端边侧设有法兰，内部水平设有连杆，所述连杆两端均设有液压杆，所述液压杆的一端连接有竖直放置的固定杆，所述固定杆的外壁设有液压泵，所述连杆上套有弹簧，两个所述液压杆上均安装有卡扣，所述固定杆和所述液压杆之间通过螺纹杆螺纹连接。

在本实用新型提供的一种压缩式盘管的一种较佳实施例中，所述法兰和所述长管之间设有橡胶圈。

在本实用新型提供的一种压缩式盘管的一种较佳实施例中，所述液压泵贯穿所述固定杆，并与所述液压杆连接。

在本实用新型提供的一种压缩式盘管的一种较佳实施例中，所述长管分成两个分管，且两个所述分管之间通过卡套固定连接。

在本实用新型提供的一种压缩式盘管的一种较佳实施例中，所述盘管本体为铝合金材料制成的构件。

与现有技术相比，本实用新型提供的一种压缩式盘管的有益效果是：该种压缩式盘管通过设置连杆和弹簧，并在液压杆的驱动下，对弹簧挤压，从而使连杆向液压杆内运动，使固定杆拉扯盘管本体，从而实现对盘管的压缩，而卡套的设置，可以实现长管更方便拆装。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

图1是本实用新型提供的结构示意图；

图2是本实用新型提供的局部结构示意图之一；

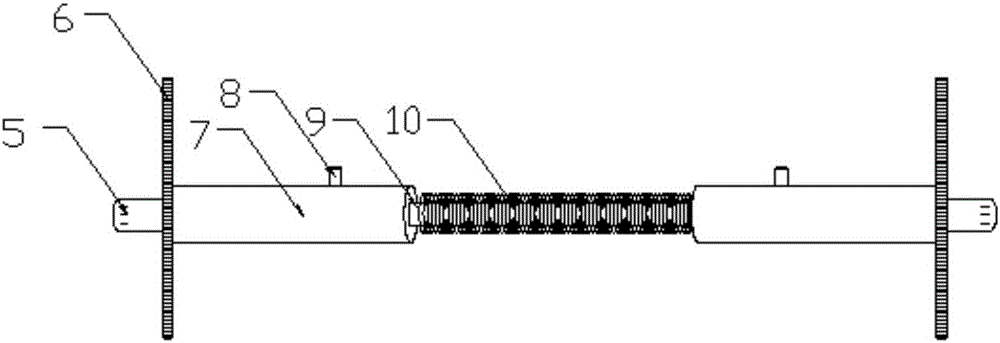

图3是本实用新型提供的局部结构示意图之二；

图4是本实用新型提供的局部结构示意图之三。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实 用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-4，是本实用新型提供的结构示意图。

一种压缩式盘管，包括盘管本体3，所述盘管本体3的两端均连接长管2，所述长管2的一端边侧设有法兰1，内部水平设有连杆9，所述连杆9两端均设有液压杆7，所述液压杆7的一端连接有竖直放置的固定杆6，所述固定杆6的外壁设有液压泵5，所述连杆9上套有弹簧10，两个所述液压杆7上均安装有卡扣8，所述固定杆6和所述液压杆7之间通过螺纹杆11螺纹连接。

所述法兰1和所述长管2之间设有橡胶圈，使两者之间更牢固。

所述液压泵5贯穿所述固定杆6，并与所述液压杆7连接，保证液压杆7的正常工作。

所述长管2分成两个分管，且两个所述分管之间通过卡套4固定连接，使其易拆卸。

所述盘管本体3为铝合金材料制成的构件，使其轻质。

具体实施时，该种压缩式盘管通过设置连杆9和弹簧10，并在液压杆7的驱动下，对弹簧10挤压，从而使连杆9向液压杆7内运动，使固定杆6拉扯盘管本体3，从而实现对盘管的压缩，而卡套4的设置，可以实现长管2更方便拆装。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围之内。
