闸阀阀杆和闸板连接结构的制作方法

本实用新型涉高精密精加工阀门领域，具体说是一种闸阀阀杆和闸板连接结构。

背景技术：

闸阀是用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。闸阀只能全开和全关，启闭件是闸板，运动方向与流体方向相垂直，方形工字闸阀两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°。闸阀在饮用水管道上常用的也是必不可少的阀门之一，它是通过手轮带动阀杆来转动，使闸板作上下运动以达到启闭阀门、控制介质流通或截止的目的。

传统的明杆闸阀阀杆和闸板的连接通常是闸板开T型槽，阀杆与闸板连接处同样做成T型的结构、两者通过挂靠进行连接（见图2），由于阀杆头部T型结构处外圆和阀杆直径外圆比例通常大于1.5:1，如果用棒料加工就会非常浪费材料，如果采用一端锻造的方法成本无法得到保证。因此针对上述问题是本实用新型研究的对象。

技术实现要素：

本实用新型的目的在于提供一种闸阀阀杆和闸板连接结构，该闸阀阀杆和闸板连接结构具有超实用性的结构设计，相对于传统一体成型的闸阀阀杆，结构简单，制造工艺简单，在制造时候节约材料，容易保证阀杆的质量，此设计对于推动阀门行业设计制造具有积极的作用。

本实用新型的技术方案在于：一种闸阀阀杆和闸板连接结构，包括闸阀的阀杆和闸板，闸杆包括闸杆本体，其特征在于：所述闸杆本体末端通过螺纹连接套有一圆环，所述圆环通过圆柱销套在闸杆本体上，所述圆柱销表面为有锯齿的粗糙面，所述圆柱销两端与圆环两侧焊接在一起，所述阀杆套在闸板的T型槽上。

与现有技术相比，本实用新型的有益效果是该闸阀阀杆和闸板连接结构具有超实用性的结构设计，相对于传统一体成型的闸阀阀杆，结构简单，制造工艺简单，在制造时候节约材料，容易保证阀杆的质量，此设计对于推动阀门行业设计制造具有积极的作用。

附图说明

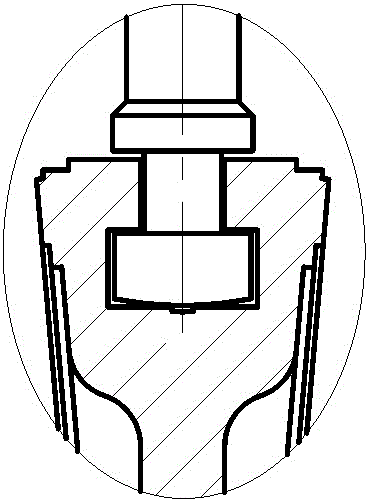

图1为闸阀阀杆和闸板连接结构示意图。

图2为传统一体成型的闸阀阀杆连接结构示意图。

具体实施方式

为让本实用新型的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下，但本实用新型并不限于此。

参考图例1，一种闸阀阀杆和闸板连接结构，包括闸阀的阀杆1和闸板2，闸杆包括闸杆本体11，所述闸杆本体11末端通过螺纹连接套有一圆环3，所述圆环3通过圆柱销4套在闸杆本体11上，所述圆柱销4表面为有锯齿的粗糙面，所述圆柱销4两端与圆环3两侧焊接在一起，所述阀杆套在闸板2的T型槽5上。该闸阀阀杆和闸板连接结构具有超实用性的结构设计，相对于传统一体成型的闸阀阀杆如图2所示，结构简单，制造工艺简单，在制造时候节约材料，容易保证阀杆的质量，此设计对于推动阀门行业设计制造具有积极的作用。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
