一种水分测定仪的制作方法

本实用新型涉及物品检测技术领域，尤其是一种水分测定仪。

背景技术：

众所周知，水分测定仪是能够检测各类有机及无机固体、液体、气体等样品中含水率的的仪器。同时，水分测定仪可分为卤素水分测定仪、红外水分测定仪、微波水分测定仪等，其中卤素水分测定仪和微波水分测定仪虽然能进行水分的检测，但对被测物带来的损坏过大，而红外水分测定仪则具有以下优点：1、红外非接触式测量，可以尽量靠近检测点安装；2、成熟技术，检测稳定；3、无放射性危害；4、与被测物的流量和料层厚度无关；5、对物料成分及配比的变化不敏感；6、响应速度快，测量精度高，便于实现混合料水分自动控制；7、标定简单，维护方便。但传统的水分测定仪，不够密封，外接空气水分易对测量带来干扰，并且功能过于单一，不易携带。

技术实现要素：

针对上述现有技术中存在的不足，本实用新型的目的在于提供一种密封性好、功能多样的水分测定仪。

为了实现上述目的，本实用新型采用如下技术方案：

一种水分测定仪，它包括主体，所述主体的上端面设置有显示屏和凹陷形成有检测平台，所述检测平台设置有卡扣槽，所述卡扣槽内部设置有弹片，所述检测平台设置有用于控制弹片的开合按钮，所述检测平台向内凹陷形成有盛放槽，所述盛放槽底端设置有红外传感器和红外发射器，所述主体位于检测平台端口处铰接有一折板并通过折板铰接有一盖板，所述盖板设置有底端面设置有卡扣和突出盖板底端面的反光镜，所述盖板扣合于检测平台上，所述反光镜搭扣于盛放槽的正上方，所述卡扣对位嵌入卡扣槽中并与弹片扣合，所述主体一侧端设置有若干个功能按钮和外接端口。

优选地，所述盛放槽的沿端口处装配有密封环，所述反光镜四周设置有与密封环相对应的密封槽。

优选地，所述主体底端设置有用于指示照明的灯管，所述灯管套接有防护灯套。

优选地，所述主体两端对称位置设置有环形把手，所述环形把手表面设置有防滑弧槽。

由于采用了上述方案，本实用新型利用盖板和盛放槽构成密封结构，防止进行红外检测时，外界因素对检测结构的影响；同时，利用折板将盖板与主体分开，使得加大盖板与主体的间距，有效的将盖板降于最低，方便将被测物放入盛放槽中；并且，利用灯管起到工作指示和照明的作用、利用环形手把便于用户进行携带，其结构简单，操作方便，具有很强的实用性。

附图说明

图1是本实用新型实施例的结构原理示意图；

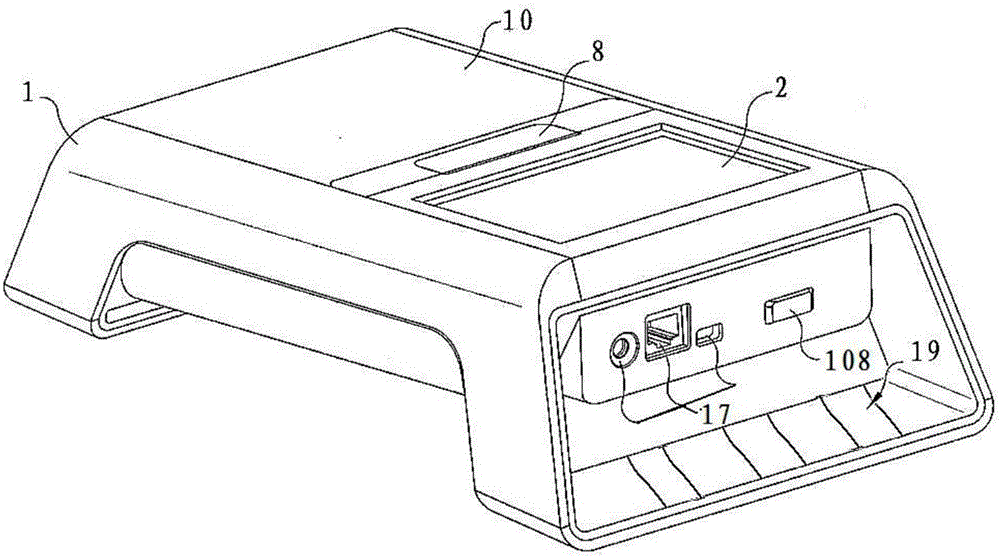

图2是本实用新型实施例的盖合结构示意图。

具体实施方式

以下结合附图对本实用新型的实施例进行详细说明，但是本实用新型可以由权利要求限定和覆盖的多种不同方式实施。

如图1至图2所示，本实施例提供的一种水分测定仪，它包括主体1，主体1的上端面设置有显示屏2和凹陷形成有检测平台3，检测平台3设置有卡扣槽7，卡扣槽7内部设置有弹片(图中未示出)，检测平台3设置有用于控制弹片的开合按钮8，检测平台3向内凹陷形成有盛放槽4，盛放槽4底端设置有红外传感器5和红外发射器6，主体1位于检测平台3端口处铰接有一折板16并通过折板16铰接有一盖板10，盖板10设置有底端面设置有卡扣12和突出盖板10底端面的反光镜11，盖板10扣合于检测平台3上，反光镜11搭扣于盛放槽4的正上方，卡扣12对位嵌入卡扣槽7中并与弹片扣合，主体1一侧端设置有若干个功能按钮18和外接端口17。

本实施例利用盖板10和盛放槽4构成密封结构，防止进行红外检测时，外界因素对检测结果的影响；同时，利用折板16将盖板10与主体1分开，使得加大盖板10与主体1的间距，有效的将盖板10降于最低，方便将被测物放入盛放槽4中。本实施例将需检测的物体放入盛放槽4内，利用红外发射器6发出红外光，红外光透过被测物并利用反光镜11将红外光反射回盛放槽4底部，最后利用红外传感器5检测红外信号，检测的数据结果可通过显示屏进行数据显示。此外，置于主体1一端的外接端口17包括电源接口、RJ-45接口和USB接口。

为进一步加强密封性，本实施例的盛放槽4的沿端口处装配有密封环9，反光镜11四周设置有与密封环9相对应的密封槽13。

为进一步优化系统，本实施例的主体1底端设置有用于指示照明的灯管14，灯管套接有防护灯套。利用灯管14可有效的进行工作指示作用，方便用户直接了解工作情况，并同时可以起到外部照明和美观的效果。

本实施例的为方便用户携带，特在主体1两端对称位置设置有环形把手15，环形把手15表面设置有防滑弧槽19。

以上仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
