一种入门安全监测设备的制作方法

1.本发明涉及写真机技术领域，尤其涉及一种入门安全监测设备。


背景技术：

2.随着人们对社会安全需求的提升，国家越来越注重公共安检。随着而来的是，在交通枢纽、医院、学校和企业园区等公共场所，需要对被检测对象进行安全检测，通常这些场所会安装人脸识别的安全门禁。
3.但传统的安检门无法对被检测对象体型和体重进行记录，同时不能确保来往人员是否携带违禁物品，并且通过门禁时，需要人员自身调整将面部对准摄像头，才能进行人脸识别，而来往人员的身高不一，对于较高或者较矮的人员来说使用极为不便。


技术实现要素：

4.本发明的目的在于提供一种入门安全监测设备，以解决上述技术问题。
5.本发明为解决上述技术问题，采用以下技术方案来实现：
6.一种入门安全监测设备，包括底板，所述底板顶部的两侧均设置有安装座，并且两个安装座之间固定有拱梁，所述拱梁的正面固定有安装架，所述安装架内壁的右侧固定有电机a，并且电机a的输出轴固定有转杆，所述转杆的左端与安装架内壁的左侧转动连接，所述转杆的表面固定有连接块，并且连接块的正面固定有摄像头，两个安装座相对的一侧均开设有安装槽a，并且安装槽a的内部安装有扫描仪，所述安装槽a的后侧开设有安装槽b，并且两个安装座之间通过安装槽b安装有安全门，所述安装座的内部设置有控制主机，所述安装座的一侧设置有警报器。
7.优选的：所述底板顶部的通过凹槽安装有电子秤，并且电子秤的顶部与底板的顶部相齐平。
8.优选的：所述底板安装于地面，并且其长度为一米五，所述安装座的高度为一米二，所述拱梁内侧的顶部与底板之间的距离为二米五。
9.优选的：所述安全门包括电机b，所述电机b固定于安装槽b内壁的底部，并且电机b的输出轴固定有转轴，所述转轴的顶部与安装槽b内壁的顶部转动连接，所述转轴的表面固定连接件，所述连接件的一侧固定有门板。
10.优选的：所述门板的顶部和底部均设置有短杆，并且短杆的末端呈尖刺状。
11.优选的：所述连接件与门板之间通过螺栓相固定，并且门板呈镂空状。
12.优选的：所述短杆呈均匀对称的分布，并且位于门板底部的短杆的底端不与底板相接触。
13.优选的：所述控制主机的输入端与电子秤的输出端相连接，所述控制主机的输出端与电机a和电机b的输入端相连接，所述控制主机与摄像头扫描仪双向连接，所述控制主机的输出端还与存储模块和警报器的输入端相连接。
14.本发明的有益效果是：
15.1、本发明可以对进入扫描区域的人员进行扫描，检查人员师是否携带违禁物品，摄像头角度可以调节，确保将人员全身全部拍摄到，不仅记录人脸，还能来往人员的体型和穿着进行拍摄记录，而电子秤能够对人员的体重进行称量，记录的人员信息较为全面，安全性较高；
16.2、本发明通过拱梁和短杆的设置可以避免人员从门上翻越，和门下爬入，提高安全性。
附图说明

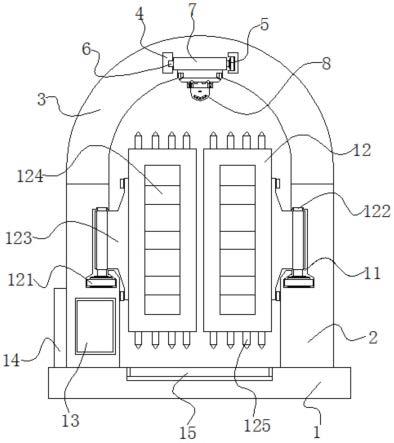

17.图1为本发明的主视剖面示意图；
18.图2为本发明的俯视图；
19.图3为本发明图2中a处的局部放大图；
20.图4为本发明结构的原理框图。
21.附图标记：1、底板；2、安装座；3、拱梁；4、安装架；5、电机a；6、转杆；7、连接块；8、摄像头；9、安装槽a；10、扫描仪；11、安装槽b；12、安全门；121、电机b；122、转轴；123、连接件；124、门板；125、短杆；13、控制主机；14、警报器；15、电子秤。
具体实施方式
22.为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例和附图，进一步阐述本发明，但下述实施例仅仅为本发明的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其它实施例，都属于本发明的保护范围。
23.下面结合附图描述本发明的具体实施例。
24.实施例
25.如图1-4所示，一种入门安全监测设备，包括底板1，底板1顶部的两侧均设置有安装座2，并且两个安装座2之间固定有拱梁3，底板1安装于地面，并且其长度为一米五，安装座2的高度为一米二，拱梁3内侧的顶部与底板1之间的距离为二米五，拱梁3的正面固定有安装架4，安装架4内壁的右侧固定有电机a5，并且电机a5的输出轴固定有转杆6，转杆6的左端与安装架4内壁的左侧转动连接，转杆6的表面固定有连接块7，并且连接块7的正面固定有摄像头8，两个安装座2相对的一侧均开设有安装槽a9，并且安装槽a9的内部安装有扫描仪10，所述扫描仪10为车站通用扫描仪，安装槽a9的后侧开设有安装槽b11，并且两个安装座2之间通过安装槽b11安装有安全门12，安装座2的内部设置有控制主机13，安装座2的一侧设置有警报器14，底板1顶部的通过凹槽安装有电子秤15，并且电子秤15的顶部与底板1的顶部相齐平。
26.如图1所示，安全门12包括电机b121，电机b121固定于安装槽b11内壁的底部，并且电机b121的输出轴固定有转轴122，转轴122的顶部与安装槽b11内壁的顶部转动连接，转轴122的表面固定连接件123，连接件123的一侧固定有门板124，连接件123与门板124之间通过螺栓相固定，并且门板124呈镂空状，镂空状的门板，使得其自身重量得到有效控制，不会对转轴和电机b带来较大压力。
27.如图1所示，门板124的顶部和底部均设置有短杆125，并且短杆125的末端呈尖刺
状，短杆125呈均匀对称的分布，并且位于门板124底部的短杆125的底端不与底板1相接触，通过短杆125的设置可以避免人员从门上翻越，和门下爬入，提高安全性。
28.如图4所示，控制主机13的输入端与电子秤15的输出端相连接，控制主机 13的输出端与电机a5和电机b121的输入端相连接，控制主机13与摄像头8扫描仪10双向连接，控制主机13的输出端还与存储模块和警报器14的输入端相连接。
29.具体工作时，当有人踏上底板1顶部时，电子秤15工作秤出重量，同时给控制主机13发出信号有人员他进入扫描范围，控制主机控制13控制扫描仪10 工作，对进入扫描区域的人员进行扫描，检查人员师是否携带违禁物品，然后控制主机13控制电机a5启动，带动转杆6转动从而带动摄像头转动，调整摄像头的拍摄角度，确保将人员全身全部拍摄到，摄像头将拍摄到的人物图像传输至控制主机13，控制主机13根据人脸和体型对人员进行识别，确定人员身份后控制电机b121启动，带动转轴122和门板124转动开启安全门，如果人员携带有违禁物品或者人员身份存疑，安全门不会开启，同时控制主机13会控制警报器14发出警报，控制主机内部设置有存储模块，对来往人员的信息进行存储，方便调取查看。
30.以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的仅为本发明的优选例，并不用来限制本发明，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
