一种便携式指纹图像无线取证仪的制作方法

本实用新型涉及刑侦用无线摄影装置技术领域，具体是一种便携式指纹图像无线取证仪。

背景技术：

在刑侦证据采集指纹的过程中，办案民警需要手持相机拍摄，拍摄时需要结合现场情况使用闪光灯或补光灯，闪光灯的曝光长度，补光灯的补光强度需要办案民警长期练习，才能熟练掌握。同时在办案时有些指纹线索会因为氧化等因素随时间渐渐消失，在以往办案过程中会出现指纹照片送至证物分析室之后，经过打印或录入电脑时才能发现拍摄的指纹不清晰，待再次到现场拍摄指纹印记已经变得模糊不清。

技术实现要素：

本实用新型所要解决的技术问题是提供一种便携式指纹图像无线取证仪，以解决现有技术需要长期积累拍摄经验，现场互动性差的问题。

本实用新型解决技术问题的技术方案为：一种便携式指纹图像无线取证仪，包括空心壳体1、镜头模组2，镜头模组2安装在空心壳体1内的顶面，空心壳体1的内部设有分光镜4，分光镜4将空心壳体1内部分为上下两个区域，空心壳体1内部下半区域设有面光源射灯5，面光源射灯5安装在空心壳体1内壁上，面光源射灯5位于分光镜4正对面，面光源射灯5发出的光线集中照射在分光镜4中间部位，面光源射灯5下方接近空心壳体1开口处设有平行光束光源射灯6。

镜头模组2的输出端与总控单元11相连，总控单元11输出端连接有无线模块10，面光源射灯5、平行光束光源射灯6的控制端与总控单元11相连，总控单元11连接有选择开关7，选择开关7的信号输出端与总控单元11选择信号接收端相连。

空心壳体1上设有电池3，电池3用于向电子设备供电，电池3与总控单元11相连。

电池3与总控单元11之间设有稳压模块9。

空心壳体1上设有距离传感器8，距离传感器8与总控单元11相连。

无线模块10为蓝牙装置或wifi装置。

空心壳体1下部设有伸缩结构。

本实用新型的有益效果在于：针对不同类型的指纹证据操作人员可以控制选择开关7选择切换，分光镜4配合面光源射灯5的拍摄方式或分光镜4配合平行光束光源射灯6的拍摄方式，从而拍摄出最清晰的指纹照片。镜头模组2拍摄的照片可以通过总控单元11连接的无线模块10传输给诸如手机、平板电脑等设备，之后再通过网络传输至证物室，证物室工作人员能第一时间看到指纹，从而更好的指导现场民警取证拍照，为了操作的方便还可以设计配套使用的手机、平板电脑app。距离传感器8可以根据距离设置面光源射灯5或平行光束光源射灯6的光照强度，从而拍摄出最理想的指纹照片。空心壳体1下端的伸缩结构，必要时可以通过拉伸来增加镜头模组与拍摄客体之间的拍摄距离，从而提高拍摄效果。

附图说明

图1为本实用新型结构示意图。

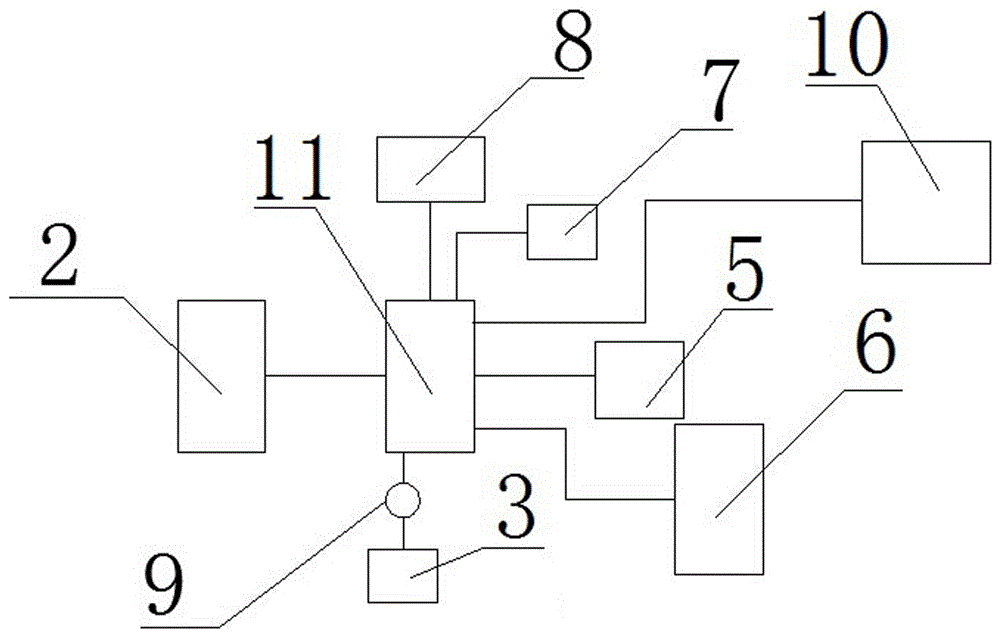

图2为本实用新型电路结构图。

具体实施方式

以下结合实施例对本实用新型做进一步说明。

实施例1。

一种便携式指纹图像无线取证仪，包括空心壳体1、镜头模组2，镜头模组2安装在空心壳体1内的顶面，空心壳体1的内部设有分光镜4，分光镜4将空心壳体1内部分为上下两个区域，空心壳体1内部下半区域设有面光源射灯5，面光源射灯5安装在空心壳体1内壁上，面光源射灯5位于分光镜4正对面，面光源射灯5发出的光线集中照射在分光镜4中间部位，面光源射灯5下方接近空心壳体1开口处设有平行光束光源射灯6。镜头模组2的输出端与总控单元11相连，总控单元11输出端连接有无线模块10，面光源射灯5、平行光束光源射灯6的控制端与总控单元11相连，总控单元11连接有选择开关7，选择开关7的信号输出端与总控单元11选择信号接收端相连。空心壳体1上设有电池3，电池3用于向电子设备供电，电池3与总控单元11相连。电池3与总控单元11之间设有稳压模块9。空心壳体1上设有距离传感器8，距离传感器8与总控单元11相连。无线模块10为蓝牙装置或wifi装置。空心壳体1下部设有伸缩结构。

实施例2。

一种便携式指纹图像无线取证仪，包括空心壳体1、镜头模组2，镜头模组2安装在空心壳体1内的顶面，空心壳体1的内部设有分光镜4，分光镜4将空心壳体1内部分为上下两个区域，空心壳体1内部下半区域设有面光源射灯5，面光源射灯5安装在空心壳体1内壁上，面光源射灯5位于分光镜4正对面，面光源射灯5发出的光线集中照射在分光镜4中间部位，面光源射灯5下方接近空心壳体1开口处设有平行光束光源射灯6。镜头模组2的输出端与总控单元11相连，总控单元11输出端连接有无线模块10，面光源射灯5、平行光束光源射灯6的控制端与总控单元11相连，总控单元11连接有选择开关7，选择开关7的信号输出端与总控单元11选择信号接收端相连。无线模块10为蓝牙装置或wifi装置。

实施例3。

一种便携式指纹图像无线取证仪，包括空心壳体1、镜头模组2，镜头模组2安装在空心壳体1内的顶面，空心壳体1的内部设有分光镜4，分光镜4将空心壳体1内部分为上下两个区域，空心壳体1内部下半区域设有面光源射灯5，面光源射灯5安装在空心壳体1内壁上，面光源射灯5位于分光镜4正对面，面光源射灯5发出的光线集中照射在分光镜4中间部位，面光源射灯5下方接近空心壳体1开口处设有平行光束光源射灯6。镜头模组2的输出端与总控单元11相连，总控单元11输出端连接有无线模块10，面光源射灯5、平行光束光源射灯6的控制端与总控单元11相连，总控单元11连接有选择开关7，选择开关7的信号输出端与总控单元11选择信号接收端相连。空心壳体1上设有电池3，电池3用于向电子设备供电，电池3与总控单元11相连。电池3与总控单元11之间设有稳压模块9。

实施例4。

一种便携式指纹图像无线取证仪，包括空心壳体1、镜头模组2，镜头模组2安装在空心壳体1内的顶面，空心壳体1的内部设有分光镜4，分光镜4将空心壳体1内部分为上下两个区域，空心壳体1内部下半区域设有面光源射灯5，面光源射灯5安装在空心壳体1内壁上，面光源射灯5位于分光镜4正对面，面光源射灯5发出的光线集中照射在分光镜4中间部位，面光源射灯5下方接近空心壳体1开口处设有平行光束光源射灯6。镜头模组2的输出端与总控单元11相连，总控单元11输出端连接有无线模块10，面光源射灯5、平行光束光源射灯6的控制端与总控单元11相连，总控单元11连接有选择开关7，选择开关7的信号输出端与总控单元11选择信号接收端相连。空心壳体1上设有电池3，电池3用于向电子设备供电，电池3与总控单元11相连。空心壳体1上设有距离传感器8，距离传感器8与总控单元11相连。

实施例5。

一种便携式指纹图像无线取证仪，包括空心壳体1、镜头模组2，镜头模组2安装在空心壳体1内的顶面，空心壳体1的内部设有分光镜4，分光镜4将空心壳体1内部分为上下两个区域，空心壳体1内部下半区域设有面光源射灯5，面光源射灯5安装在空心壳体1内壁上，面光源射灯5位于分光镜4正对面，面光源射灯5发出的光线集中照射在分光镜4中间部位，面光源射灯5下方接近空心壳体1开口处设有平行光束光源射灯6。镜头模组2的输出端与总控单元11相连，总控单元11输出端连接有无线模块10，面光源射灯5、平行光束光源射灯6的控制端与总控单元11相连，总控单元11连接有选择开关7，选择开关7的信号输出端与总控单元11选择信号接收端相连。空心壳体1下部设有伸缩结构。
