一种用于配电箱内的采集终端的制作方法

本发明涉及一种用于配电箱内的采集终端。

背景技术：

配电箱为一种能合理的分配电能，方便对电路的开合操作的电力设备，而现有配电箱内的采集终端包括集抄采集器、智能终端、智能总保采集器，采集终端采集的数据通过连接在采集终端上的天线进行传输，然后借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号，而天线在多次使用后天线的传输效率和安全性能大大降低，从而不利于操作人员统一管理，不能快速的分配检修维护任务。

技术实现要素：

本发明要解决的技术问题就是提供一种用于配电箱内的采集终端，解决现有采集终端存在传输效率和安全性能低的问题。

为了解决上述技术问题，本发明是通过以下技术方案实现的：一种用于配电箱内的采集终端，包括单片机和设置在配电箱内的信息采集组件，信息采集组件与单片机相连，单片机还包括与配电箱相连的调节装置，单片机设置在调节组件上，单片机上连接有PC机，单片机与PC机之间通过无线网络传输信息、查询或控制命令，调节装置上设有与单片机相连的电源组件，单片机上连接有控制单片机工作的控制组件。

优选的，信息采集组件包括连接头和设置在连接头上的传感器，连接头设置在配电箱内，连接头安装拆卸方便，连接可靠，能适应不同的配电箱，传感器对配电箱内的各种状态信息进行采集，并将采集的信息发送至单片机上进行数据转换和交换，有利于发送至PC机内供操作人员判断。

优选的，信息采集组件还包括外壳，连接头上设有与外壳相配合的凹腔，传感器设置在外壳内，外壳的底端依次设有橡胶缓冲垫、护镜、外壳挡圈和固定挡圈，固定挡圈与连接头通过螺钉固定连接，能有效的保护传感器不受损坏，提高传感器的采集效率和采集质量，提高使用寿命，并通过护镜的设置，保证了传感器的穿设。

优选的，调节装置包括固定架和盒体，单片机设置在盒体内，盒体活动连接在固定架上，固定架与配电箱相连，能根据不同的配电箱和不同的安装环境进行调节，单片机设置在盒体内，防止单片机的损坏，实用性能好。

优选的，固定架包括水平横板和竖杆，竖杆与配电箱相连，水平横板设置在竖杆的顶端，竖杆上设有支撑水平横板的支撑架，电源组件设置在支撑架上，盒体设置在水平横板上，简化了安装工艺和提高安装效率，支撑架的设置，能保证水平横板的平稳性，减少水平横板的损坏，将电源组件设置在支撑架上，能保证电源组件不受损坏。

优选的，水平横板的顶端设有直线导轨，盒体的底端设有直线轴承，直线轴承滑动连接在直线导轨上，能保证盒体滑动时的直线度。

优选的，电源组件包括电能收集器和蓄电池，电能收集器与蓄电池相连，蓄电池与单片机相连，支撑架上设有与电能收集器上连接的太阳能电池板，能保证电源组件的连续性供电，保证供电的稳定性。

优选的，盒体上设有盖板，盖板通过伸缩杆设置在盒体上，盖板的两端均设有向下倾斜的倾斜部，保证盒体不受雨淋，能保证盒体不受损坏，将盖板通过伸缩杆设置，能根据不同的安装场合进行有效调节，实用性能好。

优选的，控制组件包括芯片和按键，芯片与单片机相连，按键设置在芯片上，芯片上设有LED显示管，通过按键控制单片机工作来控制信息的收发状态，并通过LED显示管显示，从而有利于操作人员读取单片机的工作状态。

优选的，单片机上设有GPRS无线通信接口，GPRS网传输的稳定性能好，且传输速率快，能保证数据的安全性能。

综上所述，本发明的优点：1.通过信息采集组件对配电箱内的多种不同的状态信息进行采集，并通过单片机进行接收转换，并通过无线网络实现单排机与PC机之间信息传输、查询或控制命令，提高了信息在传输工程中的安全性和提高了信息传输的效率，且通过PC机能实现配电箱内信息的及时读取，便于操作人员第一时间安排维护检修的任务；

2.控制组件的设置，能有效的防止单片机的误操作，能实现单片机的远程控制，便于操作人员操作；

3.电源组件的设置，能实现单片机的连续性工作，保证数据信息的连续性传输，提高传输的稳定性；

4.单片机通过调节组件设置在配电箱上，能适应不同环境下的配电箱，实用性能好，且安装拆卸方便，连接可靠。

附图说明

下面结合附图对本发明作进一步说明：

图1为本发明一种用于配电箱内的采集终端的结构示意图；

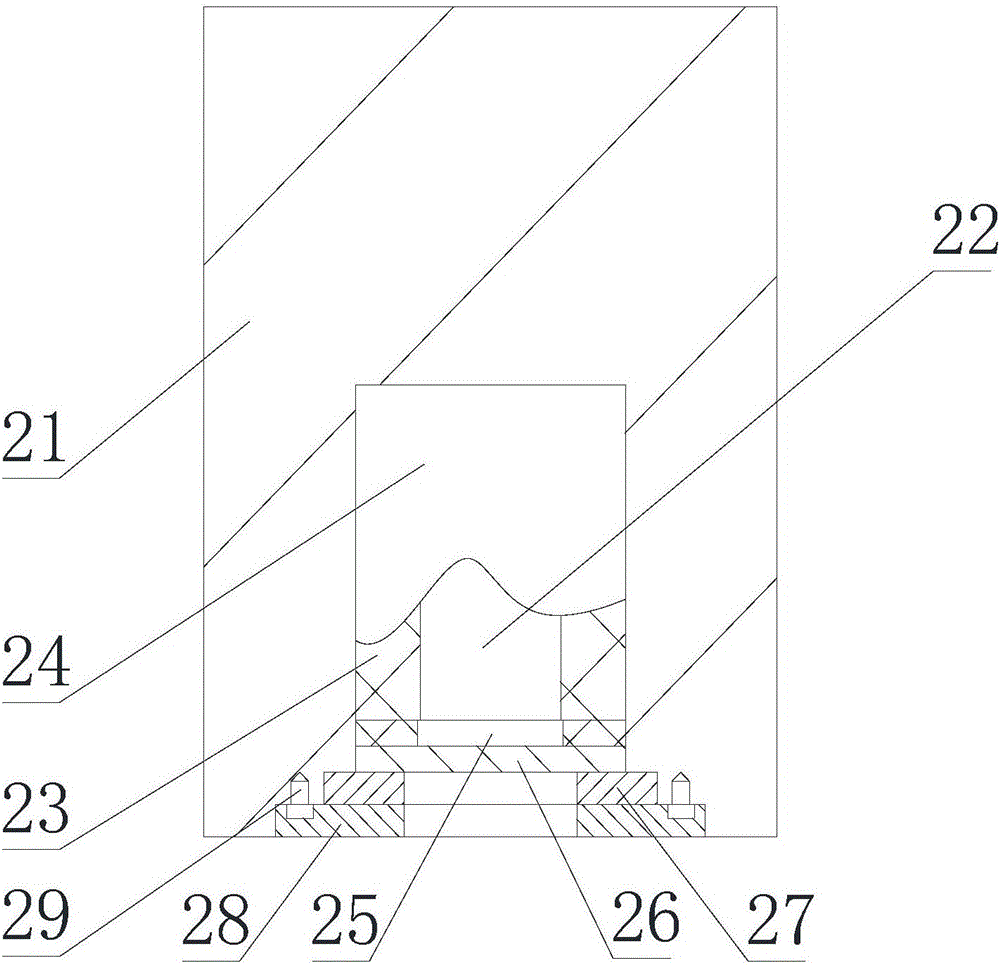

图2为本发明信息采集组件的结构示意图；

图3为本发明调节装置的结构示意图。

具体实施方式

如图1、图2、图3所示，一种用于配电箱内的采集终端，包括单片机1和设置在配电箱内的信息采集组件2，信息采集组件2与单片机1相连，单片机1还包括与配电箱相连的调节装置3，单片机1设置在调节装置3上，单片机1上连接有PC机4，单片机1与PC机4之间通过无线网络传输信息、查询或控制命令，调节装置3上设有与单片机1相连的电源组件5，单片机1上连接有控制单片机1工作的控制组件6。

先看图2，信息采集组件2包括连接头21和设置在连接头21上的传感器22，连接头21设置在配电箱内，根据不同的配电箱，可以在连接头21上加工出螺纹，使连接头与配电箱通过螺纹连接，也可以将连接头焊接在配电箱内，为了检测配电箱内多种不同的状态信息，传感器可设置温度传感器、湿度传感器、红外线传感器，连接头安装拆卸方便，连接可靠，能适应不同的配电箱，传感器对配电箱内的各种状态信息进行采集，并将采集的信息发送至单片机上进行数据转换和交换，有利于发送至PC机内供操作人员判断，信息采集组件2还包括外壳23，连接头21上设有与外壳23相配合的凹腔24，传感器22设置在外壳23内，外壳23的底端依次设有橡胶缓冲垫25、护镜26、外壳挡圈27和固定挡圈28，固定挡圈28与连接头21通过螺钉29固定连接，能有效的保护传感器不受损坏，提高传感器的采集效率和采集质量，提高使用寿命，并通过护镜的设置，保证了传感器的穿设。

再看图3，调节装置3包括固定架7和盒体8，单片机1设置在盒体8内，盒体8活动连接在固定架7上，且固定架7与配电箱相连，固定架与配电箱相连，能根据不同的配电箱和不同的安装环境进行调节，单片机设置在盒体内，防止单片机的损坏，实用性能好，单片机包括一个可编程内部振荡器、一个增强型全双工UART、一个增强型SPI、4个16位的定时/计数器、256字节的内部RAM、128字节特殊功能寄存器、16KB的可在线系统编程的FLASH程序存储器、29个I/O端口、支持14个中断源以及一个10位的ADC，单片机采用流水线结构，机器周期由标准的12个系统时钟周期降为1个系统时钟周期，处理能力大大提高，指令运行速度大幅度提高，70％的指令执行是在一个或两个系统时钟周期内完成，处理器最高运行时钟可达25MHz。

固定架7包括水平横板71和竖杆72，竖杆与配电箱相连，水平横板71设置在竖杆72的顶端，竖杆72上设有支撑水平横板71的支撑架73，电源组件7设置在支撑架73上，盒体8设置在水平横板71上，简化了安装工艺和提高安装效率，简化了安装工艺和提高安装效率，支撑架的设置，能保证水平横板的平稳性，减少水平横板的损坏，将电源组件设置在支撑架上，能保证电源组件不受损坏，水平横板71的顶端设有直线导轨70，盒体8的底端设有直线轴承80，直线轴承80滑动连接在直线导轨70上，能保证盒体滑动时的直线度。

盒体8上设有盖板81，盖板81通过伸缩杆82设置在盒体8上，盖板81的两端均设有向下倾斜的倾斜部83，保证盒体不受雨淋，能保证盒体不受损坏，将盖板通过伸缩杆设置，能根据不同的安装场合进行有效调节，实用性能好。

电源组件5包括电能收集器51和蓄电池52，电能收集器51与蓄电池52相连，蓄电池52与单片机1相连，支撑架73上设有与电能收集器51上连接的太阳能电池板9，能保证电源组件的连续性供电，保证供电的稳定性，控制组件6包括芯片61和按键62，芯片61与单片机1相连，按键62设置在芯片61上，芯片61上设有LED显示管63，通过按键控制单片机工作来控制信息的收发状态，并通过LED显示管显示，从而有利于操作人员读取单片机的工作状态，单片机1上设有GPRS无线通信接口11，GPRS网传输的稳定性能好，且传输速率快，能保证数据的安全性能。

使用时，将信息采集组件2通过连接头21安装在配电箱内，然后将固定架7安装在配电箱的侧壁上，然后调节盒体8与配电箱之间的间距，使其适应不同的安装环境，通过传感器22对配电箱的各状态参数信息进行采集，采集后的信息发送至单片机1内，然后通过按键62实现单片机1工作，单片机1对信息进行转换，并将信息通过无线网络传输至PC机4上，单片机1可以将采集的数据与原先设定的阈值判断获得的各项参数是否正常，如果出现异常立即PC机4发送报警信息；操作人员可以直接观察PC机4的信息发布维修任务。
