连接终端球的管母线的制作方法

本实用新型涉及电力金具的领域。

背景技术：

铝管母线在户外配电装置中为露天布置。若管口敞开，经常有雀类和其他小动物进入管内，会影响安全运行，且铝管端部在高压电场下也会产生电晕，因此在电压为220kV以上的铝管母线终端出口处加装了球形终端屏蔽金具。

现有的安装方式是在管母线的终端开有安装孔，终端球套在管体的终端，螺丝穿过安装孔将管体与终端球伸出的部分固定。到现场安装时，由于管体的长度有偏差，一般都嫌长，需要将管体的端部切掉一段，因此会将安装孔切除，给安装带来不便。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，提供一种连接终端球的管母线，当管母线嫌长嫌短时可以调节，方便安装。

本实用新型的目的是这样实现的：连接终端球的管母线，包括管体和球体，在球体的一端设置套置孔，管体的终端设置在球体的套置孔内，在所述球体的开口端沿套置孔的圆周方向设置至少两个斜孔，每个斜孔的一端分别设置在球体的外端面，每个斜孔的另一端分别与球体的套置孔相连通，在每个斜孔内均固定螺母，每个螺母均螺纹连接螺丝，每根螺丝的端部均顶住管体的外壁。

本实用新型通过以上设计，到现场安装时，将终端球套在管体上，由于管体的外径小于终端球的内径，因此管体在终端球内可调节，达到规定的长度，然后通过终端球斜孔内的螺丝组件将终端球与管体相固定。当管体的长度嫌长时，可以将管体终端切掉一段，由于安装孔不在管体上，因此安装不受影响。

为了使终端球与管体连接更稳固，所述斜孔、螺母、螺丝均有三个。

附图说明

图1为本实用新型的结构示意图。

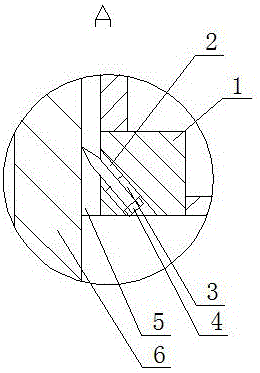

图2为图1中A部放大图。

具体实施方式

如图1、2所示，连接终端球的管母线，包括管体6和球体1，在球体1的一端设置套置孔5，管体6的终端设置在球体1的套置孔5内。在球体1的开口端沿套置孔5的圆周方向设置三个斜孔2，每个斜孔2的一端分别设置在球体1的外端面，每个斜孔2的另一端分别与球体1的套置孔5相连通，在每个斜孔2内均固定螺母3，每个螺母2均螺纹连接螺丝4，每根螺丝4的端部均顶住管体6的外壁。
