管母线固定金具的制作方法

本实用新型涉及电力金具的领域。

背景技术：

现有的管母线固定金具主要包括底座、弧形第一夹块和弧形第二夹块，在底座上设置安装孔，弧形第一夹块和弧形第二夹块可拆卸连接，形成夹具；在第二夹块的中部外侧一体设置连接套，连接套与底座固定。当管母线方向不对时，由于夹具与底座固定死不能改变方向，易将底座断裂，从而无法使用。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，提供一种可转动的管母线固定金具。

本实用新型的目的是这样实现的：管母线固定金具，包括底座、弧形第一夹块和弧形第二夹块，在底座上设置安装孔，弧形第一夹块和弧形第二夹块可拆卸连接；在第二夹块的中部外侧一体设置连接套，在所述第二夹块的中部内侧设置沉头孔，沉头孔与连接套的内孔相连通；在所述底座的中部设置螺母固定孔，所述连接套与底座通过螺栓和螺母连接，螺栓的头部设置在第二夹块的沉头孔内，螺栓的杆部穿过连接套并与螺母螺纹连接，螺母设置在螺母固定孔内。

本实用新型通过以上设计，连接套与底座通过螺栓和螺母连接，从而使得夹具与底座与转动，当管母线方向不对时，可进行转动调节，从而避免底座断裂。

优选地，在所述螺母固定孔处的底座上一体设置限位块，螺母设置在限位块上。限位块可防止螺母从螺母固定孔中滑出。

优选地，所述螺母固定孔为六边形，螺母为六角螺母，螺母固定孔与螺母配合，防止螺母转动。

附图说明

图1为本实用新型的结构示意图。

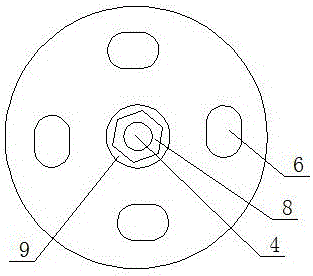

图2为图1的仰视图。

具体实施方式

如图1、2所示，管母线固定金具，包括由上至下依次布置的弧形第一夹块1、弧形第二夹块2和底座7。

在底座7上设置四个腰形安装孔6，在底座7的中部设置六边形的螺母固定孔10，在螺母固定孔10处的底座7上一体设置限位块9。

弧形第一夹块1和弧形第二夹块2可拆卸连接，在第二夹块2的中部内侧设置沉头孔3，在第二夹块2的中部外侧一体设置连接套5，沉头孔3与连接套5的内孔相连通。连接套5与底座7通过螺栓4和六角螺母8连接，螺栓4的头部设置在第二夹块2的沉头孔3内，螺栓4的杆部穿过连接套5并与六角螺母8螺纹连接，六角螺母8设置在螺母固定孔10内并设置在限位块9上。
