快换式电器柜散热窗的制作方法

本实用新型涉及高、低压电器柜领域，尤其涉及一种电器柜散热窗。

背景技术：

电器柜是用于统一安装电器元件并起到保护元器件正常工作的柜子，广泛用于化工行业、环保行业、电力系统、冶金系统、工业、核电行业、消防安全监控、交通等行业，现有的电器柜包括柜体、柜门、以及设置在柜体或柜门上的散热窗，散热窗包括由固定在散热开口处的滤网组成的简易散热窗；由固定于散热开口处的滤网、固定于滤网外围的框架、设置于框架上的塑料盖板、以及设置于盖板和滤网之间的过滤棉组成的工业散热窗。简易散热窗不能有效的防尘和防潮，工业散热窗一般用螺栓固定于电器柜散热开口处，需要在电器柜上开孔且不易更换，另外其塑料盖板容易损坏。

技术实现要素：

本实用新型目的在于克服现有技术中的不足，提供一种使用法兰固定的电器柜散热窗。

本实用新型采用的技术方案是：一种快换式电器柜散热窗，包括由板材围成的窗体、设置于窗体第一开口处的第一滤网、设置于窗体第二开口处的第二滤网，设置于窗体外壁上的边框、套装于窗体外的法兰，所述窗体穿装在电器柜散热开口内，所述法兰和所述边框分别自电器柜散热开口的内侧面、外侧面夹紧电器柜散热开口的边缘，从而将所述窗体固定在电器柜散热开口处，所述边框上还设置有至少一个插销耳，所述第二滤网上与插销耳相对的位置设置有插销，所述第二滤网通过所述插销与所述边框连接。

优选地，所述法兰的侧壁上和法兰盘上均设置有螺纹孔，所述螺纹孔内穿装顶丝。

优选地，所述边框位于所述窗体的第二开口处且与所述第二开口相平。

优选地，所述边框上固定有至少一个向所述边框内侧方向凸出的挡板。

优选地，所述挡板有两个，且靠近所述边框下棱的两端。

优选地，所述插销耳也有两个，且靠近所述边框上棱的两端。

优选地，所述第二滤网边缘设置有框架，所述插销设置于所述框架上。

优选地，所述窗体内位于第一滤网和第二滤网之间还设置有用于防尘和防潮的过滤棉。

本实用新型的有益效果是：通过法兰将窗体固定在电器柜散热开口处，避免在电器柜上开孔，同时拆装方便；窗体与平板型散热窗之间通过挡板与插销连接，便于更换过滤棉；本实用新型提供的产品可单独加工，即可以批量生产，成本较低。

附图说明

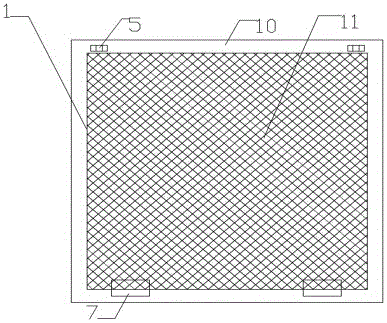

图1为快换式电器柜散热窗的主视爆炸示意图；

图2为窗体的右视示意图；

图3为第二滤网的右视示意图；

图4为法兰的右视示意图。

具体实施方式

如图1、2、3和4所示的快换式电器柜散热窗示意图，包括窗体1，所述窗体1穿装于电器柜散热开口内，所述窗体1由板材围成，所述板材可以为塑料板材、不锈钢板或者孔板。所述窗体1的第一开口处设置有第一滤网11，所述第一滤网11的边缘与所述第一开口的边缘相连，所述第一滤网11可以为孔板也可以为金属网。所述窗体1的第二开口处设置有边框10，所述边框10的材料可以为板材，也可以为方管，所述边框与所述窗体可以是一体结构，也可以是分体结构。所述边框10的下棱上靠近两端位置，固定有两个向所述边框内侧凸出的挡板7，所述边框10上的上棱上靠近两端位置，固定有两个通孔朝向所述边框10内侧的插销耳5。所述窗体外还套装有法兰4，所述法兰4侧壁与法兰盘上均设置有螺纹孔8，所述螺纹孔8内穿装有顶丝，所述法兰4通过顶丝固定于所述窗体1上，通过顶丝固定，既能牢固固定，又方便拆卸。所述法兰4与所述边框10分别位于电器柜散热开口的内、外两侧面，通过法兰盘上的顶丝顶住电器柜壁，从而将窗体1固定在电器柜散热开口处，需要更换时退出顶丝，取下法兰，然后移除窗体1，方便快捷。所述窗体1的第二开口处还设置有第二滤网12，所述第二滤网12边缘固定有框架2，所述框架2上与插销耳5相对应的位置固定有两个插销6，所述框架2原料可以为板，也可以为方管，所述第二滤网12可以为孔板也可以为金属网。所述窗体1与第二滤网通过插销6、插销耳5和挡板7连接在一起，安装和拆卸都极为方便，且牢固不易损坏。所述第一滤网11和第二滤网12之间的窗体1内还设置有用于防尘和防潮的过滤棉3，需要更换或者清洗过滤棉3时，只需要卸掉第二滤网12即可取出过滤棉3。
