一种防雨电源箱的制作方法

本实用新型涉及电源相的技术领域，尤其涉及一种防雨电源箱。

背景技术：

目前市面上的防雨电源，风散散热口采用百叶窗设计方式来达到防雨的目的。采用这种方式的结构，散热风扇都是紧贴上盖安装，下雨时很容易有雨水进入电源内部，防雨效果较差，容易损坏电源。

有鉴于此，本发明人研究和设计了一种防雨电源箱，本案由此产生。

技术实现要素：

本实用新型的目的在于提供一种防雨电源箱，通过设置具有漏斗形的装置，将风扇与外壳隔开，并能将容易进入箱体的雨水收集到漏斗底部的小孔，再从小孔流出电源。

为了解决上述目的，本实用新型采用的技术方案如下：

一种防雨电源箱，所述电源箱设有百叶窗，还包括风扇支架，所述风扇支架中心设有通槽，所述风扇支架的一侧设有风扇，所述风扇支架的另一侧安装于所述电源箱的内表面，且所述风扇与所述百叶窗相对设置；所述风扇支架的底部设有孤形斜面，所述电源箱设有出水口，所述孤形斜面的底端与所述出水口相对。

作为实施例的优选方式，还包括防水胶垫，所述防水胶垫设于所述风扇支架与所述电源箱之间。

作为实施例的优选方式，所述电源箱包括上盖及箱体，所述上盖设有所述百叶窗，所述风扇支架安装于所述上盖内侧。

作为实施例的优选方式，所述箱体包括侧板、背板及顶盖，两侧板分别设于所述背板的两边，所述顶盖设于所述侧板及所述背板的顶端，所述顶盖周缘设有挡板，且所述侧板及所述背板的顶端设于所述挡板的内侧。

作为实施例的优选方式，所述上盖的两边分别设有嵌合槽，两所述侧板的一侧分别设于所述嵌合槽中。

作为实施例的优选方式，还包括用于将电源箱固定在支撑物上的螺丝及防水胶圈，所述螺丝设于所述顶盖上，所述防水胶圈设于所述螺丝及所述顶盖之间。

作为实施例的优选方式，还包括活动盖板，所述活动盖板以可旋转的方式设于所述上盖的底端。

由于本实用新型系统采用了上述的技术方案，使得本实用性具有以下有益效果：相对于传统的电源箱，由于本实用新型加了风扇支架，有效地解决了风扇进水损坏的问题，大大提高了电源防雨性能。

附图说明

图1为本实用新型的结构示意图；

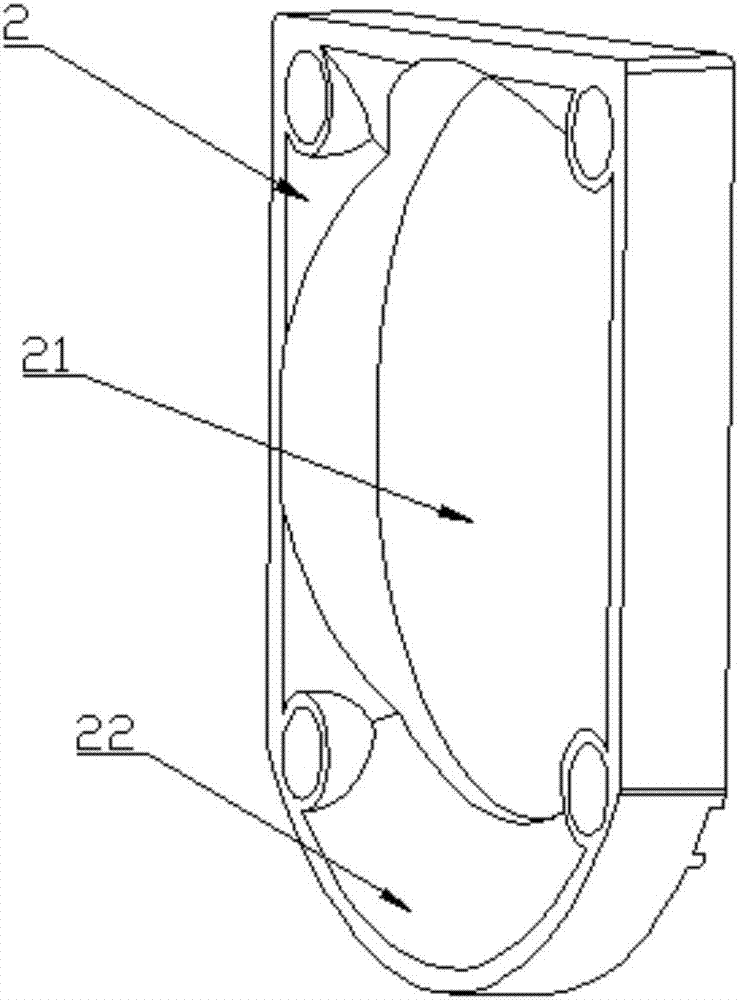

图2为本实用新型风扇支架的结构示意图；

图3为本实用新型的防水胶垫结构示意图；

图4为本实用新型的上盖结构示意图；

图5为本实用新型的箱体结构示意图；

图6为本实用新型的螺丝和防水胶圈组合示意图。

附图标识

电源箱1、上盖11、百叶窗111、出水口112、嵌合槽113；箱体12、侧板121、背板122、顶盖123、挡板1234；风扇支架2、通槽21、孤形斜面22；防水胶垫3；活动盖板13。

具体实施方式

本实用新型揭示了为了解决上述目的，本实用新型采用的技术方案如下：

如图1至图5所示，本实用新型揭示了一种防雨电源箱，包括电源箱1、风扇支架2及防水胶垫3，所述电源箱1包括上盖11及箱体12，所述上盖11及所述箱体12为冲压铝壳，所述上盖11设有所述百叶窗111，所述风扇支架2中心设有通槽21，所述风扇支架的一侧设有风扇(图未视)，所述风扇支架的另一侧安装于所述上盖11的内表面，且所述风扇与所述百叶窗111相对设置；所述风扇支架2的底部设有孤形斜面22，所述上盖11设有出水口112，所述孤形斜面22的底端与所述出水口112相对；所述防水胶垫3设于所述风扇支架2与所述上盖11之间，所述防水胶垫为软性硅橡胶材料，风扇支架是硬塑胶材质与防水胶垫紧密接触后能够有很好的密闭性，使结合处不会渗入雨水。

作为实施例的优选方式，所述上盖的底端设有可旋转的活动盖板13，1所述箱体12为冲压铝壳，所述箱体12包括侧板121、背板122及顶盖123，两侧板121分别设于所述背板122的两边，所述顶盖123设于所述侧板121及所述背板122的顶端，所述顶盖123周缘设有挡板1234，且所述侧板121及所述背板122的顶端设于所述挡板1234的内侧；所述上盖11的两边分别设有嵌合槽113，两所述侧板121的一侧分别设于所述嵌合槽113中。

作为实施例的优选方式，如图6所示，还包括用于将电源箱1固定在支撑物上的螺丝4及防水胶圈5，所述螺丝4设于所述顶盖上，所述防水胶圈5设于所述螺丝及所述顶盖之间。所述防水胶圈为软性硅胶材质，套在顶盖螺丝上，能有效阻止雨水从顶盖的螺丝处渗入。

使用本实用新型结构时，将安装好的产品，与地面程90度垂直悬挂于墙体上，并离地面有50公分以上的距离，电源接线处朝下，顶盖朝上。当有雨水落在壳体上时，顶盖的螺丝处被防水胶圈密封，雨水不能从顶盖进入电源内部。当雨水落在垂直安装的上盖时，风扇处出口是帽沿式的百叶窗结构，能够阻止99％的雨水进入电源内部。如果有1％的雨水进入电源箱，从上盖的风扇出风口进入，也不会淋湿风扇，因为风扇与百叶窗出风孔之间设了个风扇支架，隔开了8mm距离，风扇支架的下部设置的孤形斜面，可将进入电源内部的雨水收集在风扇支架的底部，上盖与风扇支架的底部相对的位置开了一个出水孔，可让收集到的雨水从出水孔中流出，从而达到防雨的效果。
