一种基于软件无线电技术的机动综合通信节点装置的制作方法

本发明涉及机动通信保障领域中多传输手段波形综合集成、一体化综合射频、多频段定向天线、VHF/UHF综合全向天线、短波天线等部分的通信装置，特别适用于在机动条件下实现多功能、高可靠、轻便灵活的通信装置。

背景技术：

现有的用于机动通信保障的卫通、散射、微波、超短波、短波、光纤、被覆线等通信装备功能单一、种类繁多、应用复杂，且设备携行量大、综合通信保障能力弱的问题较为突出，不适应机动条件下对通信装备减少型谱、高度集成、轻便灵活的实际使用需求。

技术实现要素：

本发明目的在于避免上述背景技术中的各种机动通信装备功能单一、种类繁多、携行量大、应用复杂的不足之处而提供的一种具有高度集成、低携行量、轻便灵活等特征的基于软件无线电技术的机动综合通信节点装置。

本发明的目的是这样实现的：一种基于软件无线电技术的机动综合通信节点装置，包括多波形综合基带装置、一体化综合射频装置、综合定向天线和综合全向天线：所述的多波形综合基带装置1接收外部输入的N路码流和外部控制信号，在外部控制信号的控制下选择出对应的N种基带传输方式，将每路码流按照选择出的基带传输方式分别进行调制处理生成N路基带调制信号后，在外部控制信号的控制下将N路基带调制信号对应送入有线信道或者一体化综合射频装置2；一体化综合射频装置2接收外部控制信号，并对收到的M路基带调制信号分别进行上变频、滤波和放大处理后对应生成M路射频信号，在外部控制信号的控制下将M路射频信号通过综合定向天线或者综合全向天线发送到无线信道；所述基带传输方式包括有线传输方式和无线传输方式，所述N为大于等于1的自然数；

综合定向天线和综合全向天线通过无线信道分别接收对端发射来的M路射频信号，将所有射频信号分别输出至一体化综合射频装置2；一体化综合射频装置2将接收到的M路射频信号分别进行下变频、滤波和放大后对应生成M路基带信号后，将M路基带信号均送入多波形综合基带装置1；多波形综合基带装置1通过有线信道接收对端发射来的Q路基带信号，将收到的所有基带信号分别经解调处理对应得到N路信息码流，将所有信息码流分别输出；所述M、Q均为自然数，且M+Q＝N。

其中，多波形综合基带装置1包括综合业务接入单元6、综合监视与控制单元7和第一至第X传输单元，综合业务接入单元6接收外部输入的N路码流和传输模式选择信号，在传输模式选择信号的控制下选择出对应的N种基带传输方式，将每路码流按照选择出的基带传输方式分别输出至对应的第一至第X传输单元；第一至第X传输单元对各自收到的码流进行调制处理生成N路基带调制信号后，在传输模式选择信号的控制下将N路基带调制信号对应送入有线信道或者一体化综合射频装置2；综合监视与控制单元7接收外部控制信号，根据外部控制信号生成传输模式选择信号后输出至综合业务接入单元6和第一至第X传输单元；所述X为大于等于N的自然数；

第一至第X传输单元接收一体化综合射频装置2输出的M路基带信号和有线信道发送来的Q路基带信号，将收到的所有基带信号经解调处理对应得到N路信息码流，将所有信息码流分别输出。

其中，一体化综合射频装置2包括频段选择单元17、高频段综合射频单元和低频段综合射频单元，

频段选择单元17接收外部控制信号，在外部控制信号的控制下将收到的M路基带调制信号进行频率选择后输出至对应的高频段综合射频单元和/或低频段综合射频单元；高频段综合射频单元和低频段综合射频单元分别接收外部控制信号，对各自收到的基带调制信号分别进行上变频、滤波和放大处理后对应生成射频信号，在外部控制信号的控制下将M路射频信号通过对应的综合定向天线和综合全向天线发送到无线信道；

高频段综合射频单元和低频段综合射频单元分别接收射频信号，将接收到的射频信号分别进行下变频、滤波和放大后对应生成基带信号，将所有基带信号输出至频段选择单元17；频段选择单元17在外部控制信号的控制下将所有基带信号送入多波形综合基带装置1。

其中，有线传输方式包括光纤和被覆线，无线传输方式包括卫通、散射、微波、LTE、JIDS、超短波和短波。

其中，所述的第一至第X传输单元分别为光纤传输单元8、被覆线传输单元9、卫通传输基带单元10、散射传输基带单元11、微波传输基带单元12、LTE传输基带单元13、JIDS传输基带单元14、超短波传输基带单元15和短波传输基带单元16。

其中，所述高频段综合射频单元用于收发Ku/Ka频段的射频信号；所述低频段综合射频单元包括VHF/UHF频段综合射频单元19和短波射频单元20，VHF/UHF频段综合射频单元19用于收发VHF/UHF频段的射频信号，短波射频单元20用于收发短波射频信号；所述综合定向天线用于收发Ku/Ka频段的射频信号；综合全向天线包括VHF/UHF综合全向天线4和短波天线5，VHF/UHF综合全向天线用于收发VHF/UHF频段的射频信号，短波天线用于收发短波射频信号。

本发明相比背景技术具有如下优点：

本发明采用多传输手段波形综合集成、一体化综合射频、多频段定向天线、VHF/UHF全向天线、短波天线相结合的体制，有效消除了现有各种机动通信装备功能单一、种类繁多、体积庞大、互联互通能力弱等影响，实现了集多种传输手段于一体的机动综合通信保障。它具有多通信波形综合集成能力强、工作频率配置灵活、天线一体化综合程度高、轻量化程度突出等优点。

附图说明

图1是本发明的电原理方框图。

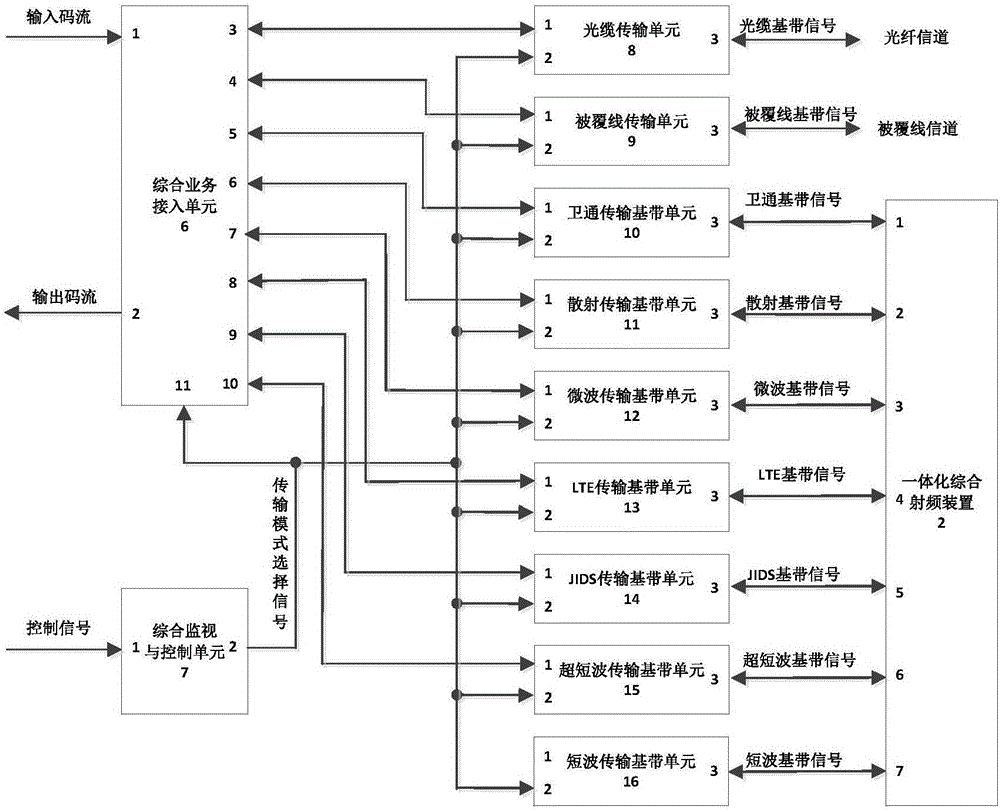

图2是本发明多波形综合基带装置实施例的电原理图。

图3是本发明一体化综合射频装置实施例的电原理图。

具体实施方式

下面结合附图和具体实施例对本发明作进一步详细的说明。

参照图1，本发明的机动综合通信节点装置包括多波形综合基带装置1、一体化综合射频装置2、多频段定向天线3、VHF/UHF综合全向天线4和短波天线5。

本发明多波形综合基带装置1的作用是根据外部控制信号的设定，在光纤、被覆线、卫通、散射、微波、LTE、JIDS、超短波和短波等多种通信方式中选择出一种特定的传输模式，完成外部输入信息码流的基带信号调制处理；接收来自光纤信道、被覆线信道或一体化综合射频装置2的对端基带调制信号，根据外部控制信号的设定，通过设定的通信模式完成该信号的基带解调处理，并对外输出解调后的信息码流。图2是多波形综合基带装置1的电原理方框图，实施例按图2连接线路。它由综合业务接入单元6、综合监视与控制单元7、光缆传输单元8、被覆线传输单元9、卫通传输基带单元10、散射传输基带单元11、微波传输基带单元12、LTE传输基带单元13、JIDS传输基带单元14、超短波传输基带单元15、短波传输基带单元16构成。其中，综合业务接入单元6接收外部输入的信息码流，并在综合监视与控制单元7产生的传输模式选择信号的控制下，按照设定的传输模式将外部信息码流输出至设定的某一种基带单元完成基带调制处理；完成基带调制后的信号再输出至一体化综合射频装置2进行相应的上变频、滤波、放大处理，或者是直接输出至光纤信道、被覆线信道发送到对端站；各种基带单元接收来自一体化综合射频装置2、光纤信道或被覆线信道的对端基带调制信号，并在综合监视与控制单元7产生的传输模式选择信号的控制下，按照设定的传输模式由相应的基带单元完成对该基带调制信号的解调处理，解调后的信息码流通过综合业务接入单元6对外输出。

本发明一体化综合射频装置2的作用是根据外部控制信号的设定，在Ku/Ka、VHF/UHF或短波等多种频段中选择出一种特定的传输频段，完成对输入基带调制信号的上变频、滤波、放大处理；接收来自多频段定向天线3、VHF/UHF综合全向天线4或短波天线5的对端射频调制信号，根据外部控制信号的设定，通过设定的射频单元完成该信号的下变频、滤波、放大处理并输出至频段选择单元17，频段选择单元17根据外部控制信号设定的通信模式，将该基带调制信号输出至多波形综合基带装置1完成相应的基带信号解调处理。图3是一体化综合射频装置2的电原理方框图，实施例按图3连接线路。它由频段选择单元17、Ku/Ka频段综合射频单元18、VHF/UHF频段综合射频单元19和短波射频单元20构成。

本发明简要工作原理如下：

信号发射过程：多波形综合基带装置1接收外部的输入码流后，在外部控制信号的控制下，在光缆、被覆线、卫通、散射、微波、LTE、JIDS、超短波、短波等基带传输方式中选择出一种特定的方式完成基带信号的调制处理，其中经过光缆、被覆线基带调制处理后的信号直接送入光缆信道、被覆线信道，经过卫通、散射、微波、LTE、JIDS、超短波、短波等方式基带调制处理后的信号送入一体化综合射频装置2；一体化综合射频装置2对输入的各种基带调制信号完成上变频、滤波、放大等处理后生成各种射频信号，其中卫通射频信号、散射射频信号、微波射频信号送入多频段定向天线3发射至对端站；LTE射频信号、JIDS射频信号、超短波射频信号送入VHF/UHF综合全向天线4发射至对端站；短波射频信号送入短波天线5发射至对端站。

信号接收过程：多频段定向天线3、VHF/UHF综合全向天线4、短波天线5接收到对端站的各种射频信号后送入一体化综合射频装置2分别进行下变频、滤波、放大等处理，生成相应的基带信号送入多波形综合基带装置1；多波形综合基带装置1接收到由一体化综合射频装置2输出的卫通、散射、微波、LTE、JIDS、超短波、短波等基带信号和光纤信道、被覆线信道接收的光纤信号、被覆线信号后，完成各种基带信号对应的解调处理得到信息码流，最后在外部控制信号的控制下，对外输出所选择传输方式对应的信息码流。
