音响系统及电子装置的制作方法

本实用新型涉及电声技术领域，尤其涉及一种音响系统及一种电子装置。

背景技术：

目前，随着科技的发展，具有音频播放功能的电子装置受到人们的喜爱，人们可以使用电子装置播放音乐等音频以丰富自己的日常生活。现有电子装置的外放音响的音量在某些场合(例如喧闹的户外)或某些用户(老人)不够大，降低用户体验。

技术实现要素：

本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提供一种音响系统及一种电子装置。

本实用新型实施方式的音响系统，用于电子装置，所述音响系统包括设置在所述电子装置的本体上的第一音响装置及设置在所述本体上的第二音响装置。所述第一音响装置包形成有单音腔。所述第二音响装置形成有相互连通的多个音腔。

上述音响系统中，由于电子装置的本体上设置了多个第一音响装置及多个第二音响装置，因此多个第一音响装置及多个第二音响装置产生的声波在空气中得到叠加，进而提高了音响系统的播放音量。

上述第二音响装置中，由于第二音响装置形成有相互连通的多个音腔，因此提升了第二音响装置播放声音的音效品质。

在某些实施方式中，所述本体包括壳体，所述壳体包括多个外壁，其中一个所述外壁形成有与所述第一音响装置及所述第二音响装置对应的多个安装孔，所述第一音响装置及所述第二音响装置分别固定在所述安装孔上。

在某些实施方式中，所述本体包括壳体，所述壳体包括多个外壁，多个所述外壁分别形成有与所述第一音响装置及所述第二音响装置对应的多个安装孔，所述第一音响装置及所述第二音响装置分别固定在所述安装孔上。

在某些实施方式中，所述本体包括壳体，所述壳体包括多个外壁，其中一个所述外壁形成有多个声孔，所述第一音响装置及所述第二音响装置设置在所述本体内部并分别与所述声孔相连。

在某些实施方式中，所述本体包括壳体，所述壳体包括多个外壁，多个所述外壁分别形成有多个声孔，所述第一音响装置及所述第二音响装置设置在所述本体内部并分别与所述声孔相连。

在某些实施方式中，所述第一音响装置包括第一箱体、第一密封件及第一扬声器。所述第一箱体包括第一部件及与所述第一部件连接的第二部件，所述第一部件与所述第二部件连接形成所述单音腔。所述第一密封件密封所述第一部件与所述第二部件之间的间隙。所述第一扬声器设置在所述单音腔内。

在某些实施方式中，所述第二音响装置包括第二箱体、第二密封件及第二扬声器。所述第二箱体包括第三部件及与所述第三部件连接的第四部件，所述第三部件与所述第四部件连接形成所述多个音腔。所述第二密封件密封所述第三部件与所述第四部件之间的间隙。所述第二扬声器包括并对应设置在所述多个音腔内。

在某些实施方式中，所述第二音响装置的音腔之间形成有导声孔，所述导声孔内设有连通所述音腔的导声管。

在某些实施方式中，所述第一密封件的材质为压缩泡棉。

在某些实施方式中，所述第一密封件的材质为胶体。

在某些实施方式中，所述第一密封件为带有粘性的密封件。

在某些实施方式中，所述第一音响装置包括第一连接件，所述第一连接件密封连接所述第一密封件与所述第一部件，及密封连接所述第一密封件与所述第二部件。

在某些实施方式中，所述第一箱体开设有通孔，所述第一音响装置包括位于单音腔内的泄露管，所述泄露管连接所述通孔，所述泄露管连通所述单音腔及所述第一音响装置的外界。

在某些实施方式中，所述通孔包括形成在所述第一箱体内表面的第一开口，及形成在所述第一箱体外表面的第二开口，所述泄露管连接所述第一开口。

在某些实施方式中，所述通孔包括形成在第一箱体内表面的第一开口，及形成在所述第一箱体外表面的第二开口，所述泄露管位于所述通孔中并连接所述第一开口及所述第二开口。

在某些实施方式中，所述通孔的数量为多个，所述泄露管的数量与所述通孔的数量相同，每个所述泄露管连接对应的所述通孔。

在某些实施方式中，所述泄露管呈直线管状。

在某些实施方式中，所述泄露管的管壁等厚。

在某些实施方式中，所述泄露管的管壁不等厚。

在某些实施方式中，所述第二音响装置与上述任意一项实施方式所述的第一音响装置相似。

本实用新型实施方式的电子装置包括上述任意一项实施方式所述的第一音响装置及第二音响装置。

在某些实施方式中，所述电子装置为手机或平板电脑。

本实用新型实施方式的音响系统中，由于电子装置的本体上设置了多个第一音响装置及多个第二音响装置，因此多个第一音响装置及第二音响装置产生的声波在空气中得到叠加，进而提高了音响系统的播放音量。

本实用新型实施方式的第一音响装置中，由于第一密封件密封第一部件与第二部件之间的间隙，因此避免单音腔内的声波从第一部件及第二部件之间的间隙泄漏出去而引起噪音，进而提高了第一音响装置播放声音的音效品质。

本实用新型实施方式的述第二音响装置中，由于第二音响装置形成有相互连通的多个音腔，因此提升了第二音响装置播放声音的音效品质。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施方式的描述中将变得明显和容易理解，其中：

图1是本实用新型实施方式的音响系统的截面示意图。

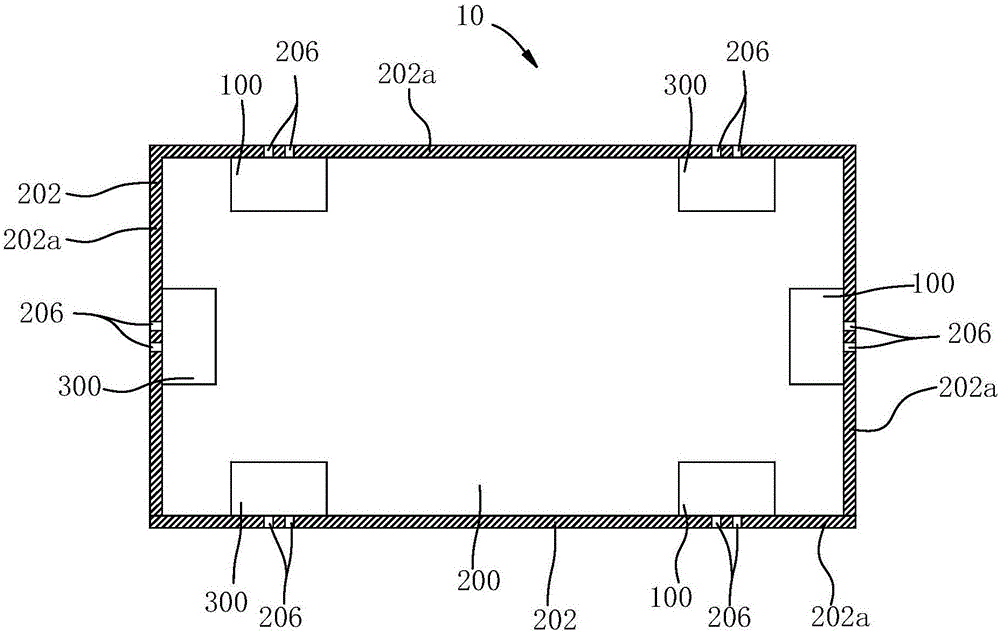

图2是本实用新型实施方式的音响系统的另一个截面示意图。

图3是本实用新型实施方式的第一音响装置的截面示意图。

图4是本实用新型实施方式的第一音响装置的另一个截面示意图。

图5是本实用新型实施方式的第一音响装置的又一个截面示意图。

图6是本实用新型实施方式的第一音响装置的再一个截面示意图。

图7是本实用新型实施方式的第二音响装置的一个截面示意图。

图8是本实用新型实施方式的第二音响装置的另一个截面示意图。

图9是本实用新型实施方式的第一音响装置的泄露管的截面示意图。

图10是本实用新型实施方式的第一音响装置的泄露管的另一个截面示意图。

图11是本实用新型实施方式的第一音响装置的泄露管的又一个截面示意图。

具体实施方式

下面详细描述本实用新型的实施方式，所述实施方式的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施方式是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个所述特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接或可以相互通讯；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

下文的公开提供了许多不同的实施方式或例子用来实现本实用新型的不同结构。为了简化本实用新型的公开，下文中对特定例子的部件和设置进行描述。当然，它们仅仅为示例，并且目的不在于限制本实用新型。此外，本实用新型可以在不同例子中重复参考数字和/或参考字母，这种重复是为了简化和清楚的目的，其本身不指示所讨论各种实施方式和/或设置之间的关系。此外，本实用新型提供了的各种特定的工艺和材料的例子，但是本领域普通技术人员可以意识到其他工艺的应用和/或其他材料的使用。

请参阅图1，本实用新型实施方式的音响系统10包括电子装置的本体200及设在在本体200上的第一音响装置100及第二音响装置300。

请参阅图3-6，第一音响装置100包形成有单音腔112。

请参阅图7-8，第二音响装置300包形成有多个音腔312。

上述音响系统10中，由于电子装置的本体200上设置了多个第一音响装置100及多个第二音响装置300，因此多个第一音响装置100及多个第二音响装置300产生的声波在空气中得到叠加，进而提高了音响系统10的播放音量。

上述第二音响装置300中，由于第二音响装置300形成有相互连通的多个音腔312，因此提升了第二音响装置300播放声音的音效。

本实用新型实施方式的第一音响装置音响系统10可以应用在移动终端等小型的电子装置上，例如MP4、手机或平板电脑等电子装置上，从而使得电子装置具有较大的播放音量及较佳的音质播放效果。

在某些实施方式中，本体200包括壳体202，壳体202包括多个外壁202a，其中一个外壁202a形成有与第一音响装置100及第二音响装置300对应的多个安装孔204，第一音响装置100及第二音响装置300分别固定在安装孔204上。

如此，仅需要对一个外壁202a进行加工，方便制造与安装，而且可以选择合适的外壁202a，使得声波传输更加集中，更加有方向性。

在某些实施方式中，安装孔204上设置有隔离网，用于隔离外界的杂物进入音响装置100。

第一音响装置100包含一个或多个，第二音响装置300包含一个或多个。第一音响装置100及第二音响装置300按一定规律分布在一个外壁202a上，使得音响系统10的外放声波沿某个特定方向的叠加音量最高。

可以理解，第一音响装置100及第二音响装置300的数量和分布也可根据实际要求设置，而不限于上面讨论的实施方式。

在某些实施方式中，本体200包括壳体202，壳体202包括多个外壁202a，多个外壁202分别形成有与第一音响装置100及第二音响装置300对应的多个安装孔204，第一音响装置100及第二音响装置300分别固定在安装孔204上。

如此，音响系统10产生的声波更加发散，从而使得声波能够沿多个方向传播，进而使得本体200的多个方向都能听到较高的声音，避免了由于本体200的放置不同而导致某些方向的声音音量较小。

在某些实施方式中，安装孔204上设置有隔离网，用于隔离外界的杂物进入音响装置100。

可以理解，第一音响装置100及第二音响装置300的数量和分布也可根据实际要求设置，而不限于上面讨论的实施方式。

请参阅图2，在某些实施方式中，本体200包括壳体202，壳体202包括多个外壁202a，其中一个外壁202a形成有多个声孔206，第一音响装置100及第二音响装置300设置在本体200内部并分别与声孔206相连。

如此，仅需要对一个外壁202a进行加工，方便制造与安装，而且可以选择合适的外壁202a，使得声波传输更加集中，更加有方向性。同时由于音响装置100位于外壁202a内，而外壁202a上形成有声孔206，因此，外壁202a能够阻止部分外界的杂物进入音响装置100，从而影响播放效果。

在某些实施方式中，声孔206上设置有隔离网，用于隔离外界的杂物进入音响装置100。

可以理解，第一音响装置100及第二音响装置300的数量及分布也可根据实际要求设置，而不限于上面讨论的实施方式。

在某些实施方式中，本体200包括壳体202，壳体202包括多个外壁202a，多个外壁202a分别形成有多个声孔206，第一音响装置100及第二音响装置300设置在本体200内部并分别与声孔206相连。

如此，如此，音响系统10产生的声波更加发散，从而使得声波能够沿多个方向传播，进而使得本体200的多个方向都能听到较高的声音，避免了由于本体200的放置不同而导致某些方向的声音音量较小。同时由于音响装置100位于外壁202a内，而外壁202a上形成有声孔206，因此，外壁202a能够阻止部分外界的杂物进入音响装置100，从而影响播放效果。

可以理解，第一音响装置100及第二音响装置300的数量及分布也可根据实际要求设置，而不限于上面讨论的实施方式。

请参阅图3，在某些实施方式中，第一音响装置100包括第一箱体102、第一密封件104及第一扬声器106。

第一箱体102包括第一部件108及与第一部件108连接的第二部件110，第一部件108与第二部件110连接形成单音腔112。

第一密封件104密封第一部件108与第二部件110之间的间隙。

第一扬声器106位于单音腔112内。

如此，第一音响装置100中，由于第一密封件104密封第一部件108与第二部件110之间的间隙，因此避免单音腔112内的声波从第一部件108及第二部件110之间的间隙泄漏出去而引起噪音，进而提高了第一音响装置100播放声音的音效品质。

在图3所示的实施方式中，第一部件108及第二部件110均呈一端开放，一端封闭的框状，第一部件108的开放端与第二部分110的开放端通过第一密封件104连接以形成第一箱体102。

另外，在图4所示的实施方式中，第二部件110呈一端开放，一端封闭的框状，第一部件108呈平板状，第二部件110的开放端通过第一密封件连接第一部件108。

可以理解，在其它实施方式中，第一部件108及第二部件110的形状还可设计为其它合适的形状。

具体地，第一箱体102开设有出声孔106a，第一扬声器106设置在第一箱体102上并通过出声孔106暴露。

如此，出声孔106a可以使得第一扬声器106发出的声音传到第一音响装置100的外界。

本实用新型的示例中，出声孔106a的数量为单个。可以理解，在其他实施方式中，出声孔106a的数量可以根据实际情况设置为两个或两个以上等其他数量。两个或两个以上出声孔106a间隔设置。本实用新型实施方式中，出声孔106a开设在第二部件110的顶安装板110a上。而在其他实施方式中，出声孔106a可开设在第一箱体102的其他位置，例如出声孔106a开设在第二部件110的侧安装板板或第一部件108上。

可以理解，在其它实施方式中，第一音响装置100也可根据实际要求设置，而不限于上面讨论的实施方式。

请参阅图7，在某些实施方式中，第二音响装置300包括第二箱体302、第二密封件304及第二扬声器306。

第二箱体302包括第三部件308及与第三部件308连接的第四部件310，第三部件308与第四部件310连接形成多个音腔3112。第二密封件304密封第三部件308与第四部件310之间的间隙。第二扬声器306包括多个并对应设置在多个音腔312内。

如此，由于第二音响装置300形成有相互连通的多个音腔312，因此提升了第二音响装置300播放声音的音效品质。

在某些实施方式中，第二扬声器306的音频频段可以一致，以提高第二音响装置300的音量；第二扬声器306的音频频段可以不同，以拓宽第二音响装置300的音频范围。

可以理解，在其它实施方式中，第二音响装置300也可根据实际要求设置，而不限于上面讨论的实施方式。

在某些实施方式中，第二音响装置300的音腔312之间形成有导声孔320，导声孔320内设有连通音腔312的导声管322。

如此，第二音响装置300的多个音腔312能够连通，以提升第二音响装置300的音效品质。

在某些实施方式中，第一密封件104的材质为压缩泡棉。

由于压缩泡棉具有一定的柔性，当第一部件108与第二部件110组装时，可以先将压缩泡棉固定在第一部件108或第二部件110上，然后将第一部件108与第二部件110组装并用力按压，由此可以将压缩泡棉压缩以密封第一部件108与第二部件110之间的间隙。

在某些实施方式中，第一密封件104的材质为胶体。

如此，胶体也可以密封第一部件108与第二部件110之间的间隙，胶体例如硅胶或UV胶等胶体。

在某些实施方式中，第一密封件104为带有粘性的第一密封件。例如，第一密封件104的相背的两个表面上可设置粘胶而使第一密封件104带有粘性。又如，第一密封件104为密封胶。

如此，在第一部件108与第二部件110组装后，带有粘性的第一密封件104在密封第一部件108及第二部件110之间的间隙的同时，可以固定连接第一部件108与第二部件110，避免第一部件108与第二部件110松动而影响第一音响装置100的音效品质，也可以节省后续固定第一部件108与第二部件110的工序。

在某些实施方式中，第一音响装置100包括连接件114，连接件114密封连接第一密封件104与第一部件108，及密封连接第一密封件104与第二部件110。

如此，连接件114可以方便第一部件108、第一密封件104及第二部件110之间的连接。连接件114可以采用具有粘性的材料制成，从而可以将第一部件108、第一密封件104及第二部件110固定连接。

当第一密封件104为带有粘性的第一密封件104时，第一音响装置100可省略连接件114，如图5所示。

在某些实施方式中，第一箱体102开设有通孔116，第一音响装置100包括位于单音腔112内的泄露管118，泄露管118连接通孔116，泄露管118连通单音腔112及第一音响装置100的外界。

如此，泄露管118可以降低第一音响装置100的谐振频率，从而可以提高第一音响装置100的低音效果，解决传统第一音响装置100低音效果不佳的问题，进一步提高了第一音响装置100的播放声音的品质，使得用户可以听到较优美的声音。

另外，泄露管118可以使得第一扬声器106背面的声波的相位倒转，使得第一扬声器106振膜背面的声波的相位经过泄露管118后与第一扬声器106的振膜正面的声波相位相同，第一扬声器106背面声波与第一扬声器106正面声波相叠加，提高了声波的辐射效率。

具体地，由于第一扬声器106振膜背面附近的空气到达泄露管118具有一定的时间差，当第一扬声器106振膜背面的空气到达泄露管118时，此时，第一扬声器106的振膜可向前运动而吸引泄露管118附近的空气，阻止了泄露管118附近的空气经过泄露管118传到第一音响装置100的外界。

当第一扬声器106的振膜再振动一个周期而再次向前运动时，泄露管118附近的空气从泄露管118传到第一音响装置100的外界。因此，由于空气从第一扬声器106振膜的背面到达泄露管118的时间差，使得第一扬声器106背面声波的相位倒转。

需要指出的是，外界为第一箱体102以外的部分，第一扬声器106的正面朝向第一音响装置100的外界。

本实用新型实施方式中，通孔116和第一扬声器106分别设置在不同的安装板上，例如，请结合图3，第一扬声器106设置在第二部件110的顶安装板110a，通孔116开设在第一部件108的侧安装板。在其他实施方式中，通孔和第一扬声器可以均设置在同一个安装板上。

在某些实施方式中，通孔116包括第一开口116a及第二开口116b。第一开口116a形成在第一箱体102内表面。第二开口116b形成在第一箱体102外表面。泄露管118连接第一开口116a，如图3所示。

如此，单音腔112内的声波依次经过泄露管118、第一开口116a及第二开口116b传到第一音响装置100的外界，以和第一扬声器106正面的声波相叠加而提高第一扬声器106产生的声波的辐射效率。

在其他实施方式中，泄露管118位于通孔116中并连接第一开口116a及第二开口116b，如图5所示。

如此，单音腔112内的声波直接从泄露管118传递到第一音响装置100的外界。需要说明的是，泄露管118的外壁与通孔116的内壁密封连接，以避免单音腔112内声波从泄露管118的外壁与通孔116的内壁之间流出而引起噪音。

请参阅图6，在某些实施方式中，通孔116的数量为多个，泄露管118的数量与通孔116的数量相同，每个泄露管118连接对应的通孔116。

如此，多个泄露管118可以降低第一扬声器106的谐振频率，从而降低第一扬声器106的最大振幅，提高了第一扬声器106的寿命。泄露管118可通过支架(图未示)固定在单音腔112内。

本实施方式中，多个泄露管118均设置同一安装板上，例如均安装在第一部件108的侧安装板上，而在其他实施方式中，多个泄露管可以分别安装在第一部件108或第二部件110不同的安装板上。例如，多个泄露管分别安装在相对的安装板上。

在某些实施方式中，泄露管118呈直线管状。如此，泄露管118的结构简单，容易制成，从而可以降低第一音响装置100的制造成本。

在某些实施方式中，泄露管118的管壁等厚。

即泄露管118的外壁形状与泄露管118的内壁形状相同，且泄露管118的内壁形状的中心和泄露管118的外壁形状的中心重合。这样使得泄露管118的结构简单。

例如，假定以垂直于泄露管118的轴向的平面截取泄露管118，从而得到泄露管118的截面。如图9所示，泄露管118的截面的外轮廓为正方形，泄露管118的截面的内轮廓也为正方形。

又如图10所示，泄露管118的截面的外轮廓为正三角形，泄露管118的截面的内轮廓也为正三角形。

再如图11所示，泄露管118的截面的外轮廓为圆形，泄露管118的截面的内轮廓也为圆形。

在其他实施方式中，泄露管的管壁不等厚。

也就是说，泄露管118的外壁形状与泄露管的内壁形状不相同，及/或泄露管的内壁形状的中心和泄露管的外壁形状的中心不重合。

例如泄露管的截面的外轮廓为圆形，泄露管的截面的内轮廓也为圆形，而泄露管的截面的外轮廓与泄露管截面的内轮廓偏心设置。

本实用新型实施方式中，优选地，泄露管118的内壁呈圆柱状。如此，可以减小空气在泄露管118中流动的阻力，降低空气与泄露管118的内壁摩擦产生的噪音。

在某些实施方式中，第二音响装置300与上述任意一项实施方式的第一音响装置100相似。

如此，第二音响装置300的制造及安装可以参考第一音响装置100，使得第二音响装置300的制造及安装更加简便。

在某些实施方式中，第二音响装置300的设计、制造也可根据实际要求设置，而不限于上面讨论的实施方式。

本实用新型实施方式的电子装置包括上述任一实施方式的第一音响装置100及第二音响装置300。

本实用新型实施方式的第一音响装置100中，由于第一密封件104密封第一部件108与第二部件110之间的间隙，因此避免单音腔112内的声波从第一部件108及第二部件110之间的间隙泄漏出去而引起噪音，进而提高了第一音响装置100播放声音的音效品质。

本实用新型实施方式的第二音响装置300中，由于第二音响装置形成有相互连通的多个音腔，因此提升了第二音响装置播放声音的音效品质。

在某些实施方式中，电子装置为手机或平板电脑。在一个例子中，第一音响装置100的第二部件110的顶安装板110a可作为电子装置的外盖的一部分，第一音响装置100的第一部件108位于电子装置内。因此，在将电子装置的外盖组装到电子装置上的时候，可以形成第一音响装置100，简化了电子装置的生产工序。

在另一个例子中，第一音响装置100也可以独自成型后安装至电子装置，例如安装第一音响装置100时，第二部件110的顶安装板110a与电子装置的外盖的内表面接触。

在本说明书的描述中，参考术语“一个实施方式”、“某些实施方式”、“示意性实施方式”、“示例”、“具体示例”、或“一些示例”等的描述意指结合所述实施方式或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施方式或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施方式或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施方式或示例中以合适的方式结合。

尽管已经示出和描述了本实用新型的实施方式，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施方式进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
