适用于模块化数码夜视仪使用的红外灯模块的制作方法

本实用新型涉及数码夜视仪技术领域，特别涉及适用于模块化数码夜视仪使用的红外灯模块。

背景技术：

夜视仪在夜间的观察中起着重要的作用。目前电子夜视产品的设计，普遍采用的结构是根据功能的需要，根据外观要求安排各组成元件位置。比如现有夜视仪的红外灯安装，是将透镜与LED灯分开安装在夜视仪机体上的不同位置。但是，上述技术方案将LED灯与透镜分体安装存在LED灯和透镜产品通用性和互换性差，整机维护保养成本高等技术问题。

技术实现要素：

本实用新型要解决的技术问题是提供一种提高LED灯和透镜产品通用性和互换性，降低整机维护保养成本的适用于模块化数码夜视仪使用的红外灯模块。

为了解决上述技术问题，本实用新型的技术方案为：

适用于模块化数码夜视仪使用的红外灯模块，其特征在于，包括透镜、灯座、LED灯、电极板、透镜压圈、电极板压圈，所述LED灯分别与电极板、灯座配合连接；所述电极板压圈与电极板贴合并与灯座固定连接；所述透镜安装在灯座内，透镜压圈贴合透镜并与灯座固定连接。

进一步地，所述灯座内设置有圆柱面，在圆柱面一侧连接设置圆锥面，在圆锥面底部设置有通孔；所述LED灯的灯管卡装在通孔上；所述透镜卡装在圆柱面另一侧的圆环台阶上。

进一步地，所述LED灯的底部对称地设置有两个电极引脚，所述电极板上对称地设置有两个槽孔，LED灯的电极引脚对应地安装在电极板上的槽孔内。

进一步地，所述透镜为靠近LED灯的侧的圆柱体与远离LED灯的侧的球体的一体成型；所述圆柱体的底部圆面与灯座圆柱形台阶贴合连接。

进一步地，其特征在于，在所述灯座的中部的外圆周上设置有外螺纹；在灯座端部的外圆周上设置有凹槽或凸条。

进一步地，所述电极板压圈通过螺纹与灯座固定连接。

进一步地，所述透镜压圈通过螺纹与灯座固定连接。

采用上述技术方案，由于使用了透镜、灯座、LED灯、电极板、透镜压圈、电极板压圈等技术特征。使得本实用新型与现有技术相比较，本实用新型通过透镜压圈、电极板压圈和电极板将透镜与LED灯整体式地安装在灯座内。当某一个夜视仪的LED灯或透镜发生损坏时，可以通过整体置换红外灯模块，不用考虑透镜以及LED灯的大小与型号，通过灯座实现与夜视仪的连接置换。有效提高了LED灯和透镜产品通用性和互换性，降低整机维护保养成本，提高了产品的潜在市场竞争力。

附图说明

图1为本实用新型零部件爆炸图；

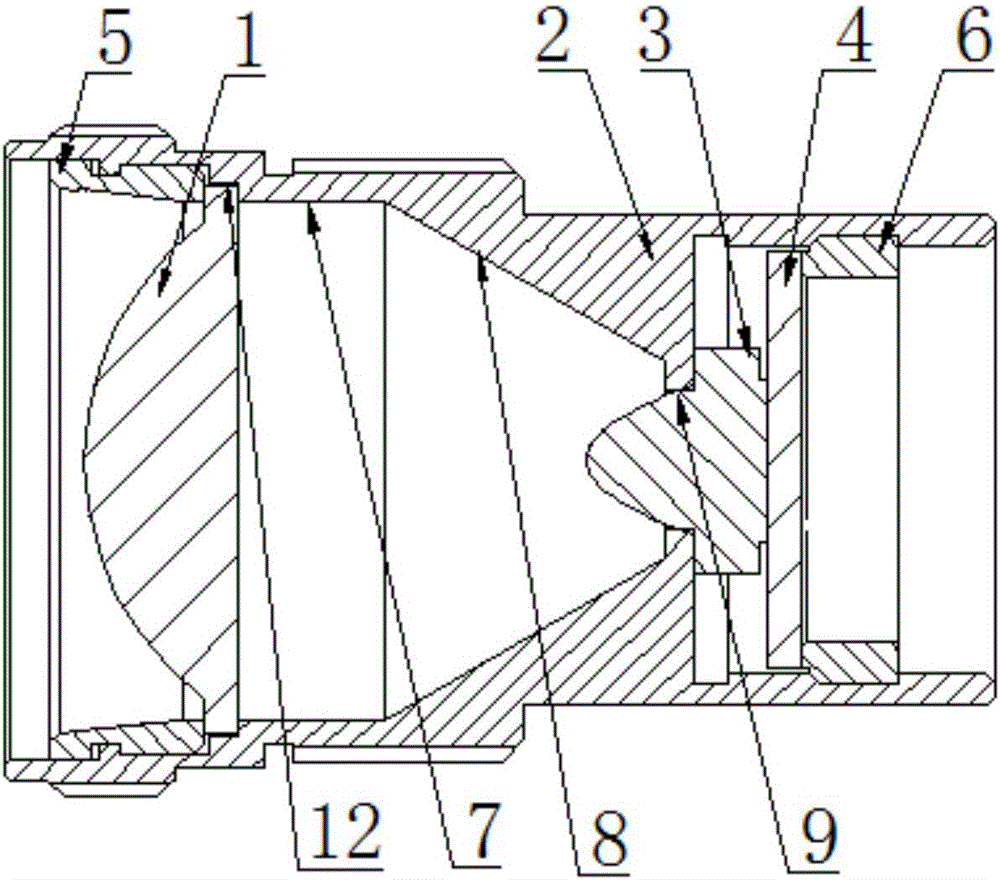

图2为本实用新型主视剖示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术 特征只要彼此之间未构成冲突就可以相互组合。

如附图1和附图2所示，适用于模块化数码夜视仪使用的红外灯模块，包括透镜1、灯座2、LED灯3、电极板4、透镜压圈5、电极板压圈6，LED灯3分别与电极板4、灯座2配合连接；电极板压圈6与电极板4贴合并与灯座2固定连接；透镜1安装在灯座2内，透镜压圈5贴合透镜1并与灯座2固定连接。

上述技术方案将通过透镜压圈5、电极板压圈6和电极板4将透镜1与LED灯3整体式的安装在灯座2中。当某一个夜视仪的LED灯3或透镜1发生损坏时，可以通过整体置换红外灯模块，不用考虑透镜1以及LED灯3的大小与型号，通过灯座2实现与夜视仪的连接置换。

更为具体地，在灯座2内设置有圆柱面7，在圆柱面7一侧连接设置圆锥面8，在圆锥面8底部设置通孔9；在LED灯3的灯管卡装在通孔9上；在LED灯3上对称地设置有两个电机引脚10，在电极板4上对称地设置有槽孔11，将LED灯3的两个电机引脚10安装电极板4上的槽孔11内，并与电极板4上的电路电性连接。电极板压圈6在实施中可以采用螺纹连接或卡扣的连接方式与灯座2连接，本案具体实施中采用螺纹连接的方式。具体地，在电极板压圈6的外圆周上设置有外螺纹，将电极板压圈6通过螺纹连接与灯座1固定连接，并将电极板4压紧固定在灯座2上。在圆柱面7另一侧设置圆环台阶12；本案中的透镜1的结构为在靠近LED灯3的侧为圆柱体与远离LED灯的侧球体的一体成型；将透镜1圆柱体的底部圆面卡装在圆环台阶12上，并将透镜压圈5贴合透镜1的圆柱体另一端的圆面。透镜压圈5可以采用螺纹连接或卡扣的连接方式与灯座2连接，本案具体实施中采用螺纹连接的方式。本案具体实施中，在透镜压圈5外圆周上设置外螺纹，通过螺纹与灯座2连接固定。为了方便红 外灯模块与夜视仪机体的连接，在灯座2的中部的外圆周上设置有外螺纹；同时为方便地旋转拧紧，在灯座2端部的外圆周上设置有凹槽或凸条，以增加旋转拧紧时摩擦力，本案具体实施中设置了凹槽。

以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。
