一种带有警示灯的移动式车载音箱的制作方法

文档序号:11085944阅读:332来源:国知局
一种带有警示灯的移动式车载音箱的制造方法与工艺

本实用新型涉及一种带有警示灯的移动式车载音箱,属于车载音箱技术领域。



背景技术:

现有的移动式车载音箱在使用时其功能单一,操作复杂,使用不方便,适用范围小。



技术实现要素:

针对上述问题,本实用新型要解决的技术问题是提供一种带有警示灯的移动式车载音箱。

本实用新型的一种带有警示灯的移动式车载音箱,它包含壳体、音箱主体、固定吸盘、伸缩杆、玻璃吸盘、电源模块、警示灯块、旋转电机、旋转灯座、控制开关、蓄电池、报警器、继电器;壳体的内部安装有音箱主体、电源模块、蓄电池、报警器、继电器,壳体的底部安装有固定吸盘,壳体的上端安装有伸缩杆,伸缩杆的前端安装有玻璃吸盘,控制开关安装在壳体的侧面,壳体内部的左侧壁上安装有旋转电机,旋转电机的转轴上安装有旋转灯座,电源模块分别与音箱主体的电源端、蓄电池的充电端、控制开关的一端连接,控制开关的另一端与继电器线圈的一端连接,继电器线圈的另一端分别与警示灯块、旋转电机、旋转灯座连接,蓄电池的供电端与控制开关的一端连接,控制开关的另一端与继电器常闭触点的一端,继电器常闭触点的另一端与报警器连接。

作为优选,所述的报警器为声光报警器。

作为优选,所述的伸缩杆上安装有锁紧栓。

本实用新型的有益效果为:便于实现警示与实时检测,使用方便,操作简便,工作效率高。

附图说明:

为了易于说明,本实用新型由下述的具体实施及附图作以详细描述。

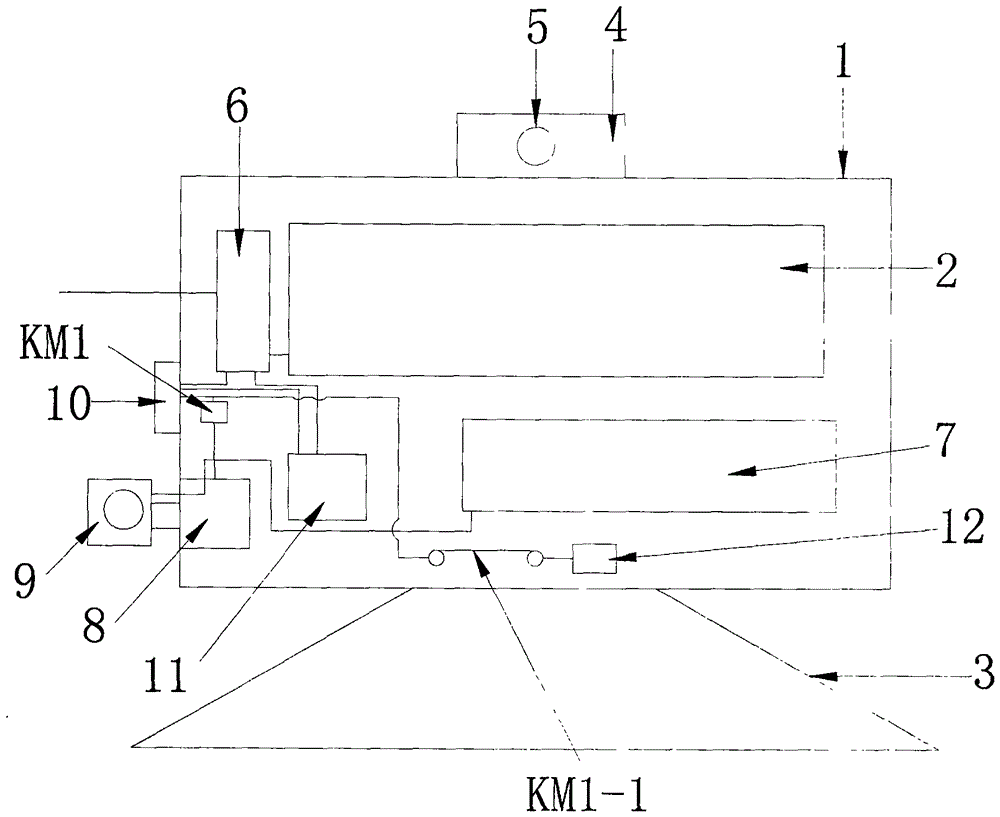

图1为本实用新型的结构示意图。

图中:1-壳体;2-音箱主体;3-固定吸盘;4-伸缩杆;5-玻璃吸盘;6-电源模块;7-警示灯块;8-旋转电机;9-旋转灯座;10-控制开关;11-蓄电池;12-报警器;KM1-继电器。

具体实施方式:

为使本实用新型的目的、技术方案和优点更加清楚明了,下面通过附图中示出的具体实施例来描述本实用新型。但是应该理解,这些描述只是示例性的,而并非要限制本实用新型的范围。此外,在以下说明中,省略了对公知结构和技术的描述,以避免不必要地混淆本实用新型的概念。

如图1所示,本具体实施方式采用以下技术方案:它包含壳体1、音箱主体2、固定吸盘3、伸缩杆4、玻璃吸盘5、电源模块6、警示灯块7、旋转电机8、旋转灯座9、控制开关10、蓄电池11、报警器12、继电器KM1;壳体1的内部安装有音箱主体2、电源模块6、蓄电池11、报警器12、继电器KM1,壳体1的底部安装有固定吸盘2,壳体1的上端安装有伸缩杆4,伸缩杆4的前端安装有玻璃吸盘5,控制开关10安装在壳体1的侧面,壳体1内部的左侧壁上安装有旋转电机8,旋转电机8的转轴上安装有旋转灯座9,电源模块6分别与音箱主体2的电源端、蓄电池11的充电端、控制开关10的一端连接,控制开关10的另一端与继电器KM1线圈的一端连接,继电器KM1线圈的另一端分别与警示灯块7、旋转电机8、旋转灯座9连接,蓄电池11的供电端与控制开关10的一端连接,控制开关10的另一端与继电器KM1常闭触点KM1-1的一端,继电器KM1常闭触点KM1-1的另一端与报警器12连接。

进一步的,所述的报警器12为声光报警器。

进一步的,所述的伸缩杆4上安装有锁紧栓。

本具体实施方式的工作原理为:使用时,通过电源模块6接上汽车电源,当需要作为警示使用时,通过固定吸盘3固定车后,通过调节伸缩杆,使得玻璃吸盘5固定在玻璃上,控制开关10控制警示灯块7、旋转电机8、旋转灯座9,旋转电机8带动旋转灯座9实现旋转式警示,同时在工作时,电源模块6为蓄电池11充电,继电器KM1线圈实时检测输出端,当出现故障时,继电器KM1线圈失电,继电器KM1常闭触点KM1-1闭合,报警器12实现报警,使用方便,操作简便。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
