一种可对受惊马匹进行抑制的装置的制作方法

本发明方案涉及一种马匹辅助用具的制造领域。

背景技术：

随着旅游业的不断发展，骑马、赛马等运动越来越受到青睐，由于一般的旅游者并不精通与马匹的交流，一旦马匹受惊，往往会带来严重的后果，鉴于此，申请号为201510791107.7的中国专利公开了一种能对受惊马匹进行抑制的装置，包括套管，套杆，固位件，阻挡部，第一驱动部，控制部；套杆套接在套管中；固位件用以把套管固定在马大腿下端部的内侧；阻挡部用以对套杆进行阻挡，以使套杆不能向下滑动；第一驱动部用以驱动阻挡部，以使阻挡部解除对套杆的阻挡；操作者通过控制部对第一驱动部进行控制。在该发明方案中，一旦马匹受惊，操作者通过控制部对第一驱动部进行控制，第一驱动部处于工作状态，第一驱动部驱动阻挡部，以使阻挡部解除对套杆的阻挡，马在受惊状态下，马腿不断伸曲，当马腿处于伸直状态时，套杆在自重力的作用下向下滑动，对马的膝关节进行锁定，抑制了马的行动自由。但在实际使用中，该发明方案还存在一些不足之处，具体如下：套管、套杆为刚性结构，在运作过程中会对马匹造成伤害。

技术实现要素：

本发明方案要解决的技术问题是针对现有技术的现状，提供一种可对受惊马匹进行抑制的装置，且这种装置不会对马匹造成伤害。

本发明方案解决上述问题的技术方案为：一种可对受惊马匹进行抑制的装置，包括气囊，设置于气囊上的爆炸发生装置，引爆爆炸发生装置的电点火器，控制单元，固位装置；固位装置用以定位气囊，以使气囊触接马膝关节内侧；控制单元对电点火器进行控制。在本发明方案中，一旦马匹受惊，用户可通过控制单元使电点火器点火，爆炸发生装置爆炸，气囊急剧膨胀，气囊触接马膝关节内侧，马腿不能自由弯曲，马匹的行动受到抑制，骑马者的安全得到保障，由于气囊富有弹性，气囊并不会对马匹造成伤害。气囊、爆炸发生装置、电点火器属于已有技术，在汽车的防撞邻域被广泛应用。

进一步的技术，气囊呈环带状，气囊可套在马膝关节上。

固位装置用以定位气囊，以使气囊触接马膝关节内侧；显然，固位装置有很多实现方式，如固位装置为一条绑带，绑带的中部与气囊相连接，使用时，只要把绑带绑在马膝关节上即可；还可采用胶带作为固位装置，使用时，通过胶带把气囊定位在马膝关节上。

优选的，固位装置为护膝。

控制单元对电点火器进行控制，对本发明方案来说尤为重要，应尽量使控制单元简单、合理。

优选的，控制单元为按钮开关。用户只要按动按钮开关，电点火器就会点火。

优选的，控制单元为遥控器。遥控器主要由马匹管理者持有，可远距离对马匹进行管理，管理者通过遥控器发出指令，电点火器就会点火。

显然，控制单元还可有更多的技术方案，如控制单元为一拉线开关，用户只要拉动拉线开关，电点火器就会点火。

与现有技术相比，本发明方案为一种可对受惊马匹进行抑制的装置，包括气囊，设置于气囊上的爆炸发生装置，引爆爆炸发生装置的电点火器，控制单元，固位装置；固位装置用以定位气囊，以使气囊触接马膝关节内侧；控制单元对电点火器进行控制。本发明方案具有以下优点：能对受惊马匹进行抑制，且不会对马匹造成伤害。

附图说明

图1为本发明实施例1的整体结构示意图；

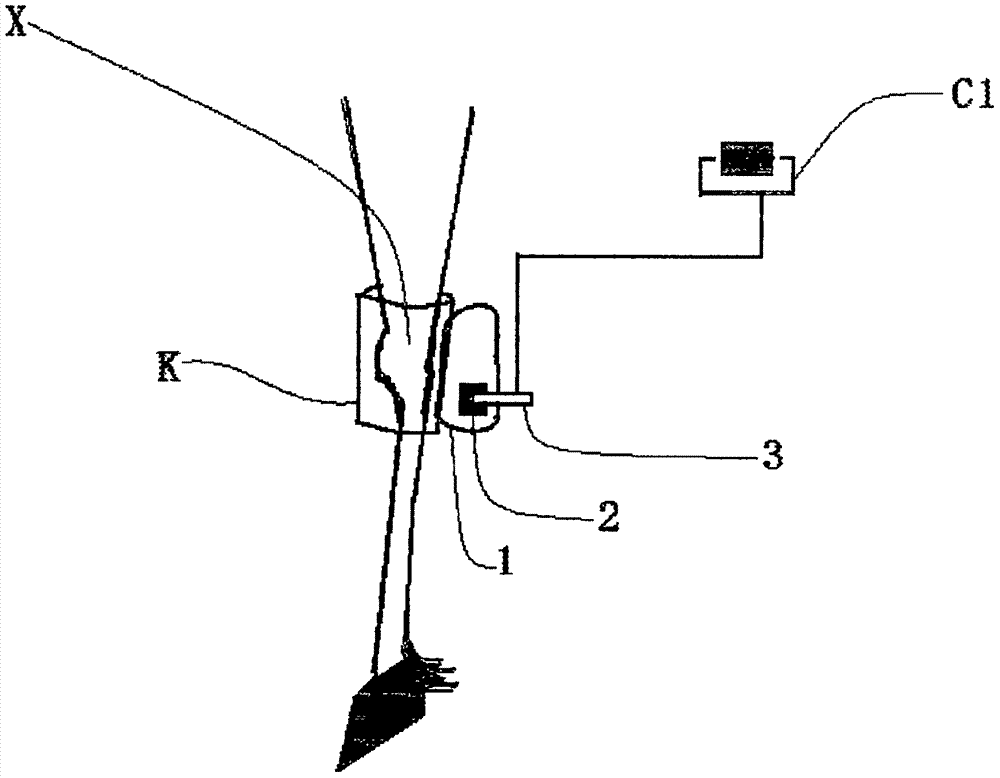

图2为本发明实施例2的整体结构示意图；

图3为本发明实施例3的整体结构示意图。

具体实施方式

以下结合实施例对本发明方案作进一步详细描述：

实施例1

一种可对受惊马匹进行抑制的装置，包括气囊1，设置于气囊1上的爆炸发生装置2，引爆爆炸发生装置2的电点火器3，控制单元，固位装置；固位装置用以定位气囊1，以使气囊1触接马膝关节x内侧；控制单元对电点火器3进行控制。

其中，固位装置为一条绑带b，绑带b的中部与气囊1相连接。

其中，控制单元为一拉线开关l。

本发明方案是这样实现的：一旦马匹受惊，用户可拉动拉线开关l，电点火器3点火，爆炸发生装置2爆炸，气囊1急剧膨胀，气囊1触接马膝关节x内侧，马腿不能自由弯曲，马匹的行动受到抑制，骑马者的安全得到保障，由于气囊1富有弹性，气囊1并不会对马匹造成伤害。

实施例2

一种可对受惊马匹进行抑制的装置，包括气囊1，设置于气囊1上的爆炸发生装置2，引爆爆炸发生装置2的电点火器3，控制单元，固位装置；固位装置用以定位气囊1，以使气囊1触接马膝关节x内侧；控制单元对电点火器3进行控制。

其中，固位装置为护膝k。

其中，控制单元为按钮开关c1。

本发明方案是这样实现的：一旦马匹受惊，用户可按动按钮开关c1，电点火器3点火，爆炸发生装置2爆炸，气囊1急剧膨胀，气囊1触接马膝关节x内侧，马腿不能自由弯曲，马匹的行动受到抑制，骑马者的安全得到保障，由于气囊1富有弹性，气囊1并不会对马匹造成伤害。

实施例3

一种可对受惊马匹进行抑制的装置，包括气囊1，设置于气囊1上的爆炸发生装置2，引爆爆炸发生装置2的电点火器3，控制单元，固位装置；固位装置用以定位气囊1，以使气囊1触接马膝关节x内侧；控制单元对电点火器3进行控制。

其中，气囊1呈环带状，气囊1可套在马膝关节上。

其中，固位装置为护膝k。

其中，控制单元为遥控器c2。

本发明方案是这样实现的：一旦马匹受惊，管理者通过遥控器c2发出指令，电点火器3点火，爆炸发生装置2爆炸，气囊1急剧膨胀，气囊1触接马膝关节x内侧，马腿不能自由弯曲，马匹的行动受到抑制，骑马者的安全得到保障，由于气囊1富有弹性，气囊1并不会对马匹造成伤害。

虽然本发明方案已通过参考优选的实施例进行了描述，但是，本专业普通技术人员应当了解，在权利要求书的范围内，可作形式和细节上的各种变化。

技术特征：

技术总结
本发明方案为一种可对受惊马匹进行抑制的装置，包括气囊，设置于气囊上的爆炸发生装置，引爆爆炸发生装置的电点火器，控制单元，固位装置；固位装置用以定位气囊，以使气囊触接马膝关节内侧；控制单元对电点火器进行控制。本发明方案具有以下优点：能对受惊马匹进行抑制，且不会对马匹造成伤害。

技术研发人员：叶大可
受保护的技术使用者：宁波市鄞州乐可机电科技有限公司
技术研发日：2016.06.02
技术公布日：2017.08.22
