一种多功能种植箱的制作方法

本实用新型涉及植物种植技术领域，尤其涉及一种多功能种植箱。

背景技术：

随着我国城市化进程的蓬勃发展，越来越多的生态用地让位于城镇化建设，这与当前生态城市建设的需求和市民对绿色、休闲农业生活方式的需求矛盾。近年来，越来越多的城市规划开始寻求向城市立体空间拓展绿色用地，屋顶绿化、屋顶农场等新型城市绿化及休闲农业生活方式相继出现，有力地填补了城市绿色用地不足，然而屋顶绿化和道路景观绿化面临最大的问题就是种植土壤规划、保水灌溉措施等问题。

为此，申请人进行了有益的探索和尝试，找到了解决上述问题的办法，下面将要介绍的技术方案便是在这种背景下产生的。

技术实现要素：

本实用新型的目的在于：提供一种既能满足植物生长所需的土壤规划、又能解决土壤保水和排水问题的多功能种植箱。

本实用新型所解决的技术问题可以采用以下技术方案来实现：

一种多功能种植箱，包括箱体，所述箱体由箱体底板、前侧板、后侧板、左侧板以及右侧板围合而成，其特征在于，所述箱体底板上沿箱体的长度方向间隔设置有若干条蓄排水廊道，每一蓄排水廊道由若干沿箱体的宽度方向间隔设置在所述箱体底板上的蓄排水廊道立柱构成，相邻的两条蓄排水廊道之间填充有保水球剂，所述箱体内水平设置有一支撑在每一条蓄排水廊道的 顶面上的过滤层。

在本实用新型的一个优选实施例中，所述箱体的前侧板、后侧板、左侧板以及右侧板上分别间隔开设有若干排水透气孔。

在本实用新型的一个优选实施例中，所述箱体的前侧板、后侧板、左侧板以及右侧板的外侧面的上部分别沿板体长度方向间隔设置有若干挂钩支架。

在本实用新型的一个优选实施例中，所述箱体的前侧板、后侧板、左侧板以及右侧板上的挂钩支架位于同一水平面上。

在本实用新型的一个优选实施例中，所述前侧板与左、右侧板的连接处和所述后侧板与左、右侧板的连接处分别竖直设置有一支撑立柱，每一支撑支柱的底部形成有一支脚。

在本实用新型的一个优选实施例中，所述前侧板、后侧板、左侧板以及右侧板的上边缘设置有一水平向外延伸的翻边。

由于采用了如上的技术方案，本实用新型的有益效果在于：本实用新型的多功能种植箱采用一体化设计，既能满足植物生长所需的土壤规划，又能解决土壤保水和排水的问题。本实用新型结构简单，质量轻巧，可单独使用，也可组合使用，操作安装简便，维修保养成本低廉，外观美观，种植效果好，绿色环保。本实用新型可广泛应用于屋顶绿化、屋顶农场、室内景观绿化、道路绿化等场合。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。

图1是本实用新型的三维结构示意图。

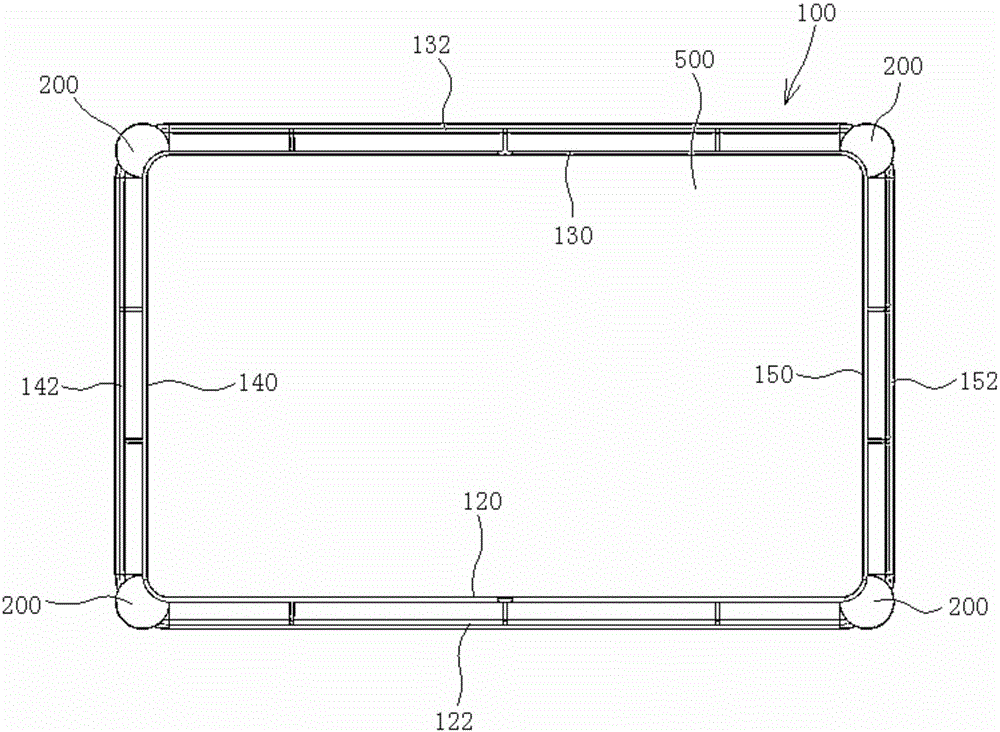

图2是本实用新型的俯视图。

图3是本实用新型的左视图。

图4是本实用新型的箱体底层的结构示意图。

图5是本实用新型的挂钩支架的结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

参见图1至图5，本实用新型的一种多功能种植箱，包括箱体100，箱体100由箱体底板110、前侧板120、后侧板130、左侧板140以及右侧板150围合而成，使得箱体100内构成有一用于填充土壤的容置空间101。前侧板120与左、右侧板140、150的连接处和后侧板130与左、右侧板140、150的连接处分别竖直设置有一支撑立柱200，每一支撑支柱200的底部形成有一支脚210，使得箱体100在放置时其底部不与地面直接接触，保护箱体100的箱体底板110。

前侧板120、后侧板130、左侧板140以及右侧板150上分别间隔开设有若干排水透气孔121、131、141、151，起到排水和透气的作用。

前侧板120、后侧板130、左侧板140以及右侧板150的外侧面的上部分别沿板体长度方向间隔设置有若干挂钩支架160，并且前侧板120、后侧板130、左侧板140以及右侧板150上的挂钩支架160位于同一水平面上，挂钩支架主要用于放置滴管、微喷等节水灌溉的供水管线。

前侧板120、后侧板130、左侧板140以及右侧板150的上边缘设置有一水平向外延伸的翻边122、132、142、152。翻边有方便拿取及保护下方挂钩 支架及灌溉管线的作用。

箱体底板110上沿箱体100的长度方向间隔设置有若干条蓄排水廊道300，每一蓄排水廊道300由若干沿箱体100的宽度方向间隔设置在箱体底板110上的蓄排水廊道立柱310构成，相邻的两条蓄排水廊道300之间填充有保水球剂400。箱体100内水平设置有一过滤层500，过滤层500支撑在每一条蓄排水廊道300的顶面上。

本实用新型的多功能种植箱采用一体化设计，既能满足植物生长所需的土壤规划，又能解决土壤保水和排水的问题。本实用新型结构简单，质量轻巧，可单独使用，也可组合使用，操作安装简便，维修保养成本低廉，外观美观，种植效果好，绿色环保。本实用新型可广泛应用于屋顶绿化、屋顶农场、室内景观绿化、道路绿化等场合。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
