一种双塔式电力杆塔的防鸟装置的制作方法

本实用新型属于电力杆塔防鸟结构技术领域，特别是一种双塔式电力杆塔的防鸟装置。

背景技术：

随着国家大力整治环境污染和全民环保意识的提高，鸟类生存环境逐渐转好，导致鸟类数量增加，杆塔上鸟巢也越来越多。每当阴雨天气时筑巢的树枝遇水变成导体；大风天气铁丝被风吹落，俩种情况都会造成线路短路接地，导致线路故障停电，造成用户投诉增加，影响了企业效益，影响电网安全，影响供电可靠性。如图1所示，电力杆塔包括电力杆体1，在电力杆体的两侧固装有安装夹板3，安装夹板通过两端的固定螺杆4将双横担梁2固定在电力杆体的两侧，鸟类在杆塔上搭窝衔的第一根树枝就插在安装夹板与双横担梁之间的缝隙中，鸟搭窝和人类盖房子一样，都是先打好地基，再盖房子，这个位置上的树枝就相当于盖楼房的地基。鸟类选择的这处缝隙是杆塔上做地基最牢固的地方，把树枝往这缝隙斜着一插，任凭风吹雨打也纹丝不动，搭建的鸟巢十分稳固。

技术实现要素：

本实用新型的目的是针对现有技术的不足，而提出一种双塔式电力杆塔的防鸟装置。

本实用新型解决其技术问题是采取以下技术方案实现的：

一种双塔式电力杆塔的防鸟装置，该装置包括结构相同的两个单塔，两个单塔以电力杆体为中心固装在电力杆体两侧的双横担梁上方，

其中，每个单塔包括半环状卡套，两个单塔的半环状卡套相对而置构成圆柱形整体，将电力杆体包裹其中，半环状卡套通过金属卡箍固定在电力杆体上，在半环状卡套的下边缘处一体制有向外撑开的半球冠面，两个单塔的半球冠面相互对接构成整体的球冠面，在半球冠面的外侧一体制有三角状塔面，在三角状塔面的两侧下沿处一体制有竖直向下的安装边条，安装边条通过螺栓固定在双横担梁的侧立面上。

而且，所述三角状塔面的顶角在120度-150度之间。

本实用新型的优点和积极效果是：

本实用新型专利是通过研制一种双塔式防鸟装置安装在搭鸟窝频繁的杆塔上，防止鸟类在杆塔上搭窝，从源头上解决了鸟类在配电杆塔上搭窝的问题，从而解决配电架空线路因鸟巢造成的故障停电，不断提升配网安全和供电可靠性。

附图说明

图1是目前电力杆塔的结构示意图；

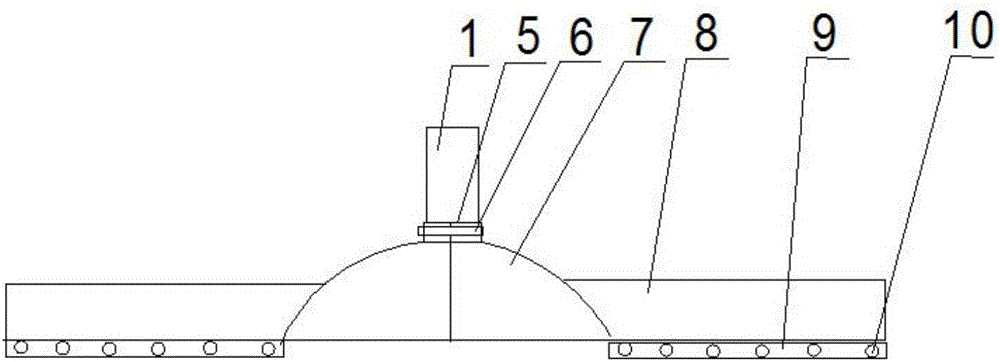

图2是本实用新型的结构示意图；

图3是图2的俯视图。

具体实施方式

以下结合附图对本实用新型实施例做进一步详述：需要强调的是，本实用新型所述的实施例是说明性的，而不是限定性的，因此本实用新型并不限于具体实施方式中所述的实施例，凡是由本领域技术人员根据本实用新型的技术方案得出的其它实施方式，同样属于本实用新型保护的范围。

电力杆塔包括电力杆体1，在电力杆体的两侧固装有安装夹板3，安装夹板通过两端的固定螺杆4将双横担梁2固定在电力杆体的两侧，为了防止鸟类在电力杆体上搭建鸟巢，因此研发出本专利申请的技术方案。

一种双塔式电力杆塔的防鸟装置，如图2或3所示，该装置包括结构相同的两个单塔，两个单塔以电力杆体为中心固装在电力杆体两侧的双横担梁上方，其中，每个单塔包括半环状卡套5，两个单塔的半环状卡套相对而置构成圆柱形整体，将电力杆体包裹其中，半环状卡套通过金属卡箍6固定在电力杆体上，在半环状卡套的下边缘处一体制有向外撑开的半球冠面7，两个单塔的半球冠面相互对接构成整体的球冠面，在半球冠面的外侧一体制有三角状塔面8，在三角状塔面的两侧下沿处一体制有竖直向下的安装边条9，安装边条通过螺栓10固定在双横担梁的侧立面上。

在本实用新型的具体实施中，所述三角状塔面的顶角在120度-150度之间，这种大角度的三角状塔面结构即保证了三角状塔面到双横担梁之间的距离狭小，不足以搭建鸟巢，同时又保证了三角状塔面上方倾斜，也无法搭建鸟巢。

工作原理

本实用新型原理是使用一个双塔式防鸟装置安装在电力杆塔双横担梁上方，堵住鸟类搭窝放树枝的缝隙，当鸟类衔树枝来搭窝时，树枝会从装置的斜坡上滑下，没地方打地基了，自然也就无法在杆塔上搭窝了。
