一种树木支架的制作方法

本实用新型涉及树木支撑技术领域，特别是涉及一种树木支架。

背景技术：

新栽树木由于根系尚未扎深扎实，极易摇晃，特别是常绿树和树冠较大的落叶树种，即使是带土球的树木，载后也难免不被大风吹动，甚至被风吹到。打撑架扶持可稳定树木，使根系与土壤保持紧密接触，有利于新根生长。一般说来，树木的支撑大致有以下几种形式。(1)标杆式扶桩，适合裸根树木和行道树栽后撑扶。用较长较粗的木桩或水泥桩深深地打入土壤中。扶桩在地面上高度应不低于2米，扶桩要靠近树干，用草包、麻袋片、棕皮或破草席等柔软材料或竹片裹在树干绑扎部位，再用铁丝或尼龙绳按“8”字形将树木与扶桩绑紧，然后再扶桩中部和下不与树干捆绑扎牢。这样使树干稳固于扶桩，不易受外力影响而晃动。此方法对柱材质量要求较高，因此成本较高。(2)扁担式扶架，多用于带土球树木载后支撑。用两根木桩或水泥桩在垂直于常年风向的树干两侧打入土壤中。打入深约为桩长的三分之一，地方部分桩高约80至120厘米，并且使两桩和树干位于同一直线上。两桩打稳后，再用第三根木棍，又称扁担木，将树木和两根木桩绑扎固定在一起。绑扎时需用竹片或草包、麻布片、棕皮等软物将树干衬裹保护，以防摩擦损伤树皮。两桩之间的距离取决于树穴大小，要求将木桩打入树穴处外围的原土中，这样较稳固。

因此希望有一种树木支架来克服或至少减轻上述的缺陷。

技术实现要素：

本实用新型的目的在于提供一种树木支架来克服现有技术中存在的上述问题。

为实现上述目的，本实用新型提供一种树木支架包括：支架和支架腿；

支架，所述支架的侧面具有斜齿，所述斜齿贴合树皮表面，所述斜齿增加了支架与所述树皮表面的相对摩擦力，使所述支架与树皮表面进行相对固定，所述支架倾斜设置在所述支架腿的外侧；

支架腿，所述支架腿为中空的圆柱形筒状，所述支架腿的一端开口为圆形，另一端开口为弧形。

优选地，所述斜齿包括第一斜齿和第二斜齿，所述第一斜齿和第二斜齿分别为两对儿相对平行的斜齿列，所述第一斜齿之间的相对距离小于所述第二斜齿之间的相对距离。

优选地，所述第一斜齿的斜齿宽度大于所述第二斜齿的斜齿宽度。

优选地，所述支架腿的另一端开口为半圆形。

优选地，所述支架以小于90°的角度倾斜设置在所述支架腿的外侧。

优选地，所述绑定支架和支架腿的材质为塑料或硅胶。

本实用新型提供了一种树木支架，通过本实用新型的树木支架可以方便的调节支架对树木的支撑角度，并且使树干稳固，不易受外力影响而晃动，更进一步降低了树木支架的成本。

附图说明

图1是树木支架结构的主示意图。

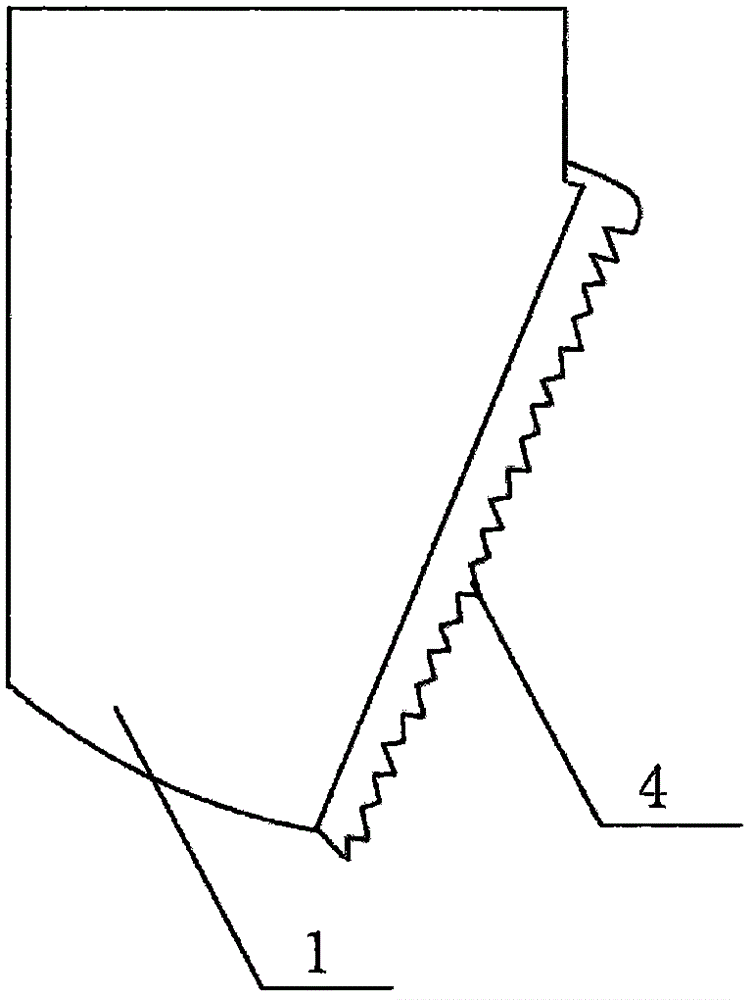

图2是树木支架结构的支架腿的侧视图。

具体实施方式

为使本实用新型实施的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行更加详细的描述。在附图中，自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。下面结合附图对本实用新型的实施例进行详细说明。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型保护范围的限制。

在本实用新型一宽泛实施例中，一种树木支架包括：包括：支架和支架腿；所述支架的侧面具有斜齿，所述斜齿贴合树皮表面，所述斜齿增加了支架与所述树皮表面的相对摩擦力，使所述支架与树皮表面进行相对固定，所述支架倾斜设置在所述支架腿的外侧；所述支架腿为中空的圆柱形筒状，所述支架腿的一端开口为圆形，另一端开口为弧形。

如图1和2所示，树木支架包括：支架腿1和支架2；所述支架2的侧面具有第一斜齿3和第二斜齿4，所述第一斜齿3和第二斜齿4贴合树皮表面，所述第一斜齿3和第二斜齿4增加了支架2与所述树皮表面的相对摩擦力，使所述支架2与树皮表面进行相对固定，所述支架2倾斜设置在所述支架腿1的外侧。

如图1所示，所述支架2的侧面具有第一斜齿3和第二斜齿4，但是可以理解的是，所述支架2的侧面具有的斜齿数量不限于图示方式，在一未图示实施例中，所述支架的侧面具有第一斜齿、第二斜齿和第三斜齿。

所述支架腿1为中空的圆柱形筒状，所述支架腿的一端开口为圆形。

如图2所示，所述支架腿1的另一端开口为半圆形，但是可以理解的是，所述支架腿的另一端开口的形状不限于图示方式，在一未图示实施例中，所述支架腿的另一端开口为弧形。

如图1所示，所述第一斜齿3和第二斜齿4分别为两对儿相对平行的斜齿列，所述第一斜齿3之间的相对距离小于所述第二斜齿4之间的相对距离。

如图1所示，所述第一斜齿的斜齿宽度大于所述第二斜齿的斜齿宽度，但是可以理解的是，所述所述第一斜齿和第二斜齿的斜齿宽度不限于图示方式，在一未图示实施例中，所述第一斜齿的斜齿宽度等于所述第二斜齿的斜齿宽度，在另一未图示实施例中，所述第一斜齿的斜齿宽度小于所述第二斜齿的斜齿宽度。

如图2所示，所述支架2以60°的角度倾斜设置在所述支架腿的外侧，但是可以理解的是，所述支架倾斜设置在所述支架腿外侧的角度不限于图示方式，在一未图示实施例中，所述支架以45°的角度倾斜设置在所述支架腿的外侧。

在未图示实施例中，所述绑定支架和支架腿的材质为塑料或硅胶。

最后需要指出的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制。尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
