一种葡萄攀爬架的架杆装置的制作方法

本实用新型属于葡萄种植技术领域，尤其涉及一种葡萄攀爬架的架杆装置。

背景技术：

传统的葡萄枝条攀爬架是由立柱及连接立柱顶部的横杆组成，葡萄在生长过程中，葡萄枝条沿横杆攀爬，为了使得葡萄枝条顺着横杆生长，通常都是用塑料带将葡萄枝条绑扎在横杆上，需人工打结固定，稳定性差，费时、费力、操作复杂，而且塑料袋容易风化断裂。

技术实现要素：

为了解决现有技术中存在的问题，本实用新型的目的是提供一种葡萄攀爬架的架杆装置。

为了实现上述发明目的，本实用新型采用如下所述的技术方案：

一种葡萄攀爬架的架杆装置，包括架杆和固定装置，在架杆的下部沿其轴向开设有燕尾状的滑槽，在滑槽内设置有固定装置，所述固定装置包括与所述滑槽相适配的滑块，以及连接在滑块下端面上的固定扣。

进一步地，所述固定扣包括两半环形的卡臂和连接套，两卡臂的一端铰接，另一端通过连接套连接。

进一步地，两卡臂的一端部设置有外螺纹，所述连接套设置有内螺纹，两卡臂的一端部分别旋接于连接螺套两端口内。

进一步地，所述固定装置设置有至少两个。

进一步地，所述架杆呈柱形结构，在架杆的两端面上分别开设安装孔。

由采用上述技术方案，本实用新型具有以下优越性：

本实用新型通过固定装置在架杆上的滑动来能够调整葡萄枝条的绑扎位置，另外，通过两卡臂和连接套能够实现对葡萄枝条的快速固定，且连接牢靠。

附图说明

图1为本实用新型结构示意图；

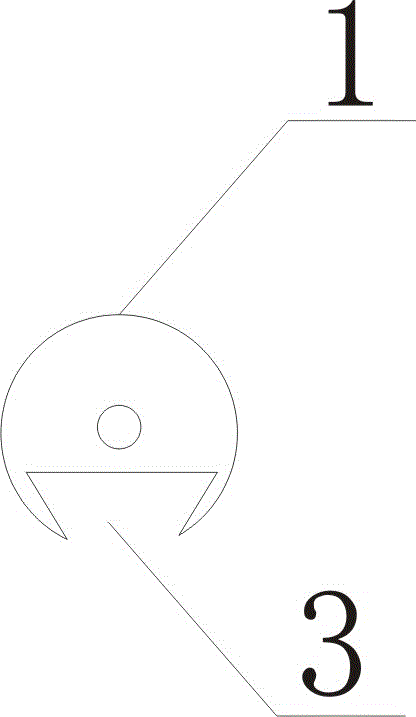

图2为架杆的结构示意图；

图3为固定扣的结构示意图；

图中：1、架杆；2、固定装置；3、滑槽；4、卡臂；5、连接套。

具体实施方式

下面结合附图及实施例对本实用新型的技术方案作进一步详细的说明。

如图1、2、3所示，一种葡萄攀爬架的架杆装置，包括架杆1和固定装置2，在架杆1的下部沿其轴向开设有燕尾状的滑槽3，在滑槽内3设置有固定装置2，所述固定装置2包括与所述滑槽3相适配的滑块，以及连接在滑块下端面上的固定扣；所述固定扣包括两半环形的卡臂4和连接套5，两卡臂4的一端铰接，另一端通过连接套5连接；优选的，两卡臂4的一端部设置有外螺纹，所述连接套5设置有内螺纹，两卡臂4的一端部分别旋接于连接螺套两端口内。

所述固定装置2设置有至少两个。

所述架杆1呈柱形结构，在架杆的两端面上分别开设安装孔。

本实用新型通过固定装置在架杆上的滑动来能够调整葡萄枝条的绑扎位置，另外，通过两卡臂和连接套能够实现对葡萄枝条的快速固定，且连接牢靠。
