烤烟地膜覆盖架的制作方法

本实用新型涉及农用机械技术领域，尤其是一种专用于种植烤烟的烤烟地膜覆盖架。

背景技术：

地膜覆盖栽培在烟草农业生产上得到了大力推广，据不完全统计，到目前为止，我国烟草地膜覆盖面积已占总植烟面积的70%左右，它已发展成为烟草栽培一项重要技术措施。地膜覆盖垄体后，由于地膜阻挡了垄体内土壤的长波辐射和热对流，保持了土壤中水分蒸发与地膜下水珠凝结放热平衡，因而减少了热量的散失，起到了保温的作用。其次，地膜在降雨的时候阻挡了大量的雨水进入土壤中，保持了土壤水分相对含量的稳定，为烟株生长创造了一个良好的环境。覆盖地膜有利于减轻由于雨水冲刷而造成的土壤板结，容重变重的现象，保持土壤疏松状态。此外，由于地膜覆盖提高了土壤的温度和水分含量，这更有利于土壤和肥料养分的分解和转化，提高土壤养分的可利用率，同时改变了土壤的微环境，对病害的传染源和传播途径得到了有效的控制。最后，地膜覆盖改善了土壤环境，对地下部来说，有利于烟株根系的生长，对地上部来说，烟株前期生长较快，可提高烟叶产量。

现有的烤烟地膜覆盖通常人力完成，现有文献中未见专用于铺设烤烟地膜的农用设备。人工覆盖地膜需要多个工人相互配合，工作量大，劳动强度高，费时费力。

技术实现要素：

针对传统的人工覆盖地膜存在的问题，本实用新型提出一种新型烤烟地膜覆盖架。

本实用新型的烤烟地膜覆盖架，包括底管、支撑架、定膜架、压膜板、刀片组件以及薄膜支架，其中：两个水平的底管间设置支撑架，所述支撑架包括顶部的矩形架体及四周的支脚；支撑架支脚内分别设置向上弯曲的弧形定膜架与压膜板；两个刀片组件分别布置于定膜架两侧，刀片底部与地面接触；底管前侧还焊接有薄膜支架，所述薄膜支架高于支撑架，顶部布置用于固定薄膜的U型槽。

使用时，选取与地垄宽度相当的烤烟地膜覆盖架，将地膜卷置于薄膜支架内，刀片在地垄两侧开沟；地膜穿过定膜架和压膜板间的空隙，地膜边缘埋在沟内。

作为优选，沿定膜片前侧边缘设置向上突起的抬膜片。抬膜片用于限定地膜进入定膜片和压膜片间的位置；此外，抬膜片可以阻挡地垄上未平整的浮土进入刀片组件，维持刀片组件正常运作。

定模架两侧设置沿弧形切线向内倾斜的刀片组件，刀片组件由刀片和可移动的滚动轮组成：刀片固定在支撑架和定膜架间，刀片垂直截面呈V型，刀片前侧底部设置倾斜向下突起的刀片钩；刀片V型槽口处设置与V型槽匹配的滚动轮，滚动轮与连接杆连接，连接杆铰接在支撑架上，用于控制滚动轮位置。在地膜进入定膜片和压膜片之间后，地膜两侧由滚动轮压入刀片的V型槽内，用于定位地膜，使地膜容易进入地垄两侧的沟内。

所述的底管前侧设置把手，便于地膜覆盖栽培作业。

本实用新型的烤烟地膜覆盖架，结构简单牢固，使用方便，制作成本低；能够高质高效的开展地膜覆盖作业，值得在烤烟地膜覆盖栽培作业中推广。

附图说明

图1为本实用新型的结构示意图。

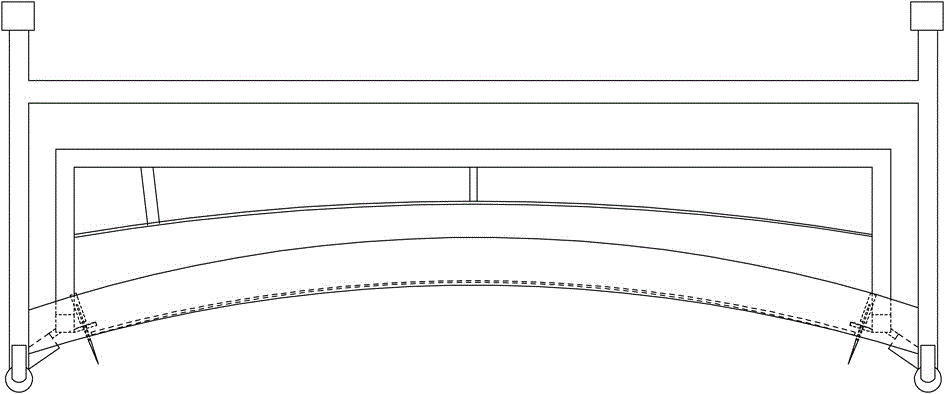

图2为本实用新型的前视图。

其中，底管1、支撑架2、定膜架3、压膜板4、刀片组件5、薄膜支架6、抬膜片7，把手8。

具体实施方式

实施例1：现有烤烟地膜宽度为110cm，而实际操作中，烤烟地垄宽度为90cm，需裁剪一定宽度的地膜，选取合适规格的烤烟地膜覆盖架，包括底管1、支撑架2、定膜架3、压膜板4、刀片组件5以及薄膜支架6，其中：两个水平的底管1间设置支撑架2，底管1长度为65cm；所述支撑架2包括顶部的矩形架体及四周的支脚，支脚高度为29cm；支撑架2支脚内分别设置向上弯曲的弧形定膜架3与压膜板4；两个刀片组件5分别布置于定膜架3两侧；底管1前侧还焊接有薄膜支架6，所述薄膜支架6高于支撑架2，顶部布置用于固定薄膜的U型槽。沿定膜片前侧边缘设置向上突起的抬膜片7。抬膜片7用于限定地膜进入定膜片和压膜片间的位置；此外，抬膜片7可以阻挡地垄上未平整的浮土进入刀片组件5，维持刀片组件5正常运作。定模架两侧设置沿弧形切线向内倾斜的刀片组件5，刀片组件5由刀片和可移动的滚动轮组成：刀片固定在支撑架2和定膜架3间，刀片垂直截面呈V型，刀片前侧底部设置倾斜向下突起的刀片钩；刀片V型槽口处设置与V型槽匹配的滚动轮，滚动轮与连接杆连接，连接杆铰接在支撑架2上。所述的底管1前侧设置把手8，便于地膜覆盖栽培作业。

本实施例公开的尺寸仅为本实用新型的优选方案，本实用新型的技术方案不限于上述尺寸，只要采用了本实用新型发明内容部分公开的结构特点，均应落入本发明的保护范围。
