一种覆膜机的高效覆膜机构的制作方法

本实用新型涉及一种地膜覆盖机械，具体涉及一种覆膜机的高效覆膜机构。

背景技术：

地膜覆盖技术已广泛应用于农业生产中，覆盖地膜后能有效地保持土壤的温度和湿度，改善作物的生长条件，促进农作物的早熟和增产。目前，农业生产中覆盖地膜有一部分是用机械覆盖，现有的地膜覆盖机每次只能覆盖一行地膜，工作效率低。

技术实现要素：

本实用新型的目的是克服现有技术存在的覆膜机的每次只覆盖一行地膜，工作效率低的缺陷，提供一种覆膜机的高效覆膜机构。

本实用新型解决其技术问题所采用的技术方案是：

一种覆膜机的高效覆膜机构，包括支架，所述的支架上并排设有若干覆膜轮组件，所述的覆膜轮组件后方两侧各设有一个覆土器，相邻的覆膜轮组件之间设有用于将土向两侧分开盖在地膜上的分土器。

进一步的，所述的覆膜轮组件包括固定在支架上的支管，所述的支管两侧设有伸缩管，所述的伸缩管下端固定有竖直杆，所述的竖直杆上固定有用于支撑压模缠绕轮的顶块。

进一步的，所述的支管和伸缩管之间设有调节旋钮。

进一步的，所述的覆膜轮组件的个数为奇数个。

进一步的，所述的覆膜轮组件的个数为3个。

进一步的，述的支架上设有沿支管长度方向伸缩的可伸缩调整架，位于中间的覆膜轮组件固定在支架上，位于两侧的覆膜轮组件固定在可伸缩调整架上。

进一步的，所述的支架上固定有用于安装覆土器和分土器的后支管，所述的后支管上设有覆土器调整架和分土块调整安装杆，所述的覆土器调整架和分土块调整安装杆相对于后支管的位置可调整，所述的覆土器安装在覆土器调整架上，所述的分土器安装在分土块调整安装杆上。

进一步的，所述的分土器为对称结构，包括位于前端的分土刀体和位于后方的挡块。

有益效果：

(1)本实用新型的覆膜机每次行走可以实现多行的覆膜，工作效率高；

(2)覆膜轮组件的个数为奇数个可以将覆膜机前方的覆膜车放在中间位置，便于控制覆膜路线。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1是本实用新型的一种覆膜机的高效覆膜机构的示意图；

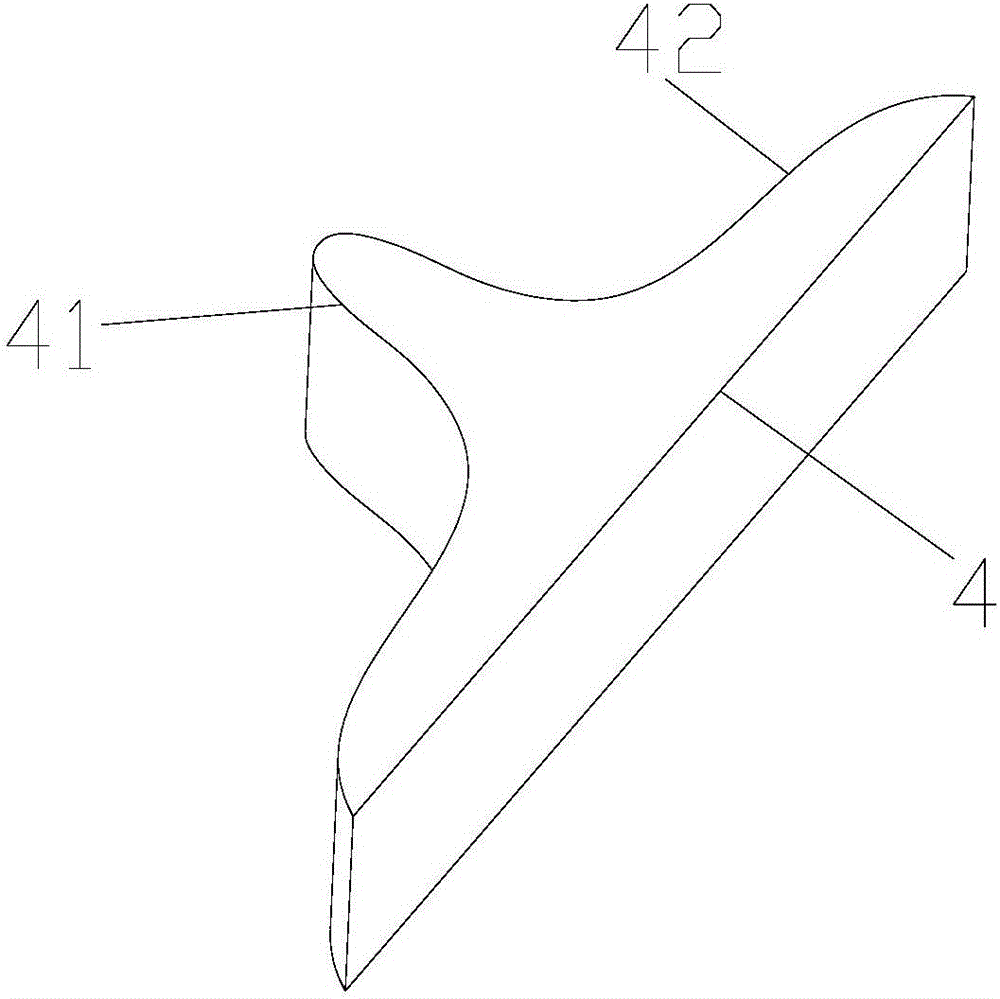

图2是本实用新型的分土器的结构示意图。

其中:1、支架，2、覆膜轮组件，21、支管，22、伸缩管，23、竖直杆，24、顶块，3、覆土器，4、分土器，41、分土刀体，42、挡块，5、调节旋钮,6、可伸缩调整架，7、后支管，8、覆土器调整架，9、分土块调整安装杆。

具体实施方式

如图1-2，一种覆膜机的高效覆膜机构，包括支架1，支架1上并排设有若干覆膜轮组件2，覆膜轮组件2后方两侧各设有一个覆土器3，相邻的覆膜轮组件2之间设有用于将土向两侧分开盖在地膜上的分土器4。分土器4为对称结构，包括位于前端的分土刀体41和位于后方的挡块42。覆膜轮组件2的个数为奇数个。本实施例中，覆膜轮组件2的个数为3个。

如图1，支架1上设有沿支管21长度方向伸缩的可伸缩调整架6，位于中间的覆膜轮组件2固定在支架1上，位于两侧的覆膜轮组件2固定在可伸缩调整架6上。

如图1，支架1上固定有用于安装覆土器3和分土器4的后支管7，后支管7上设有覆土器调整架8和分土块调整安装杆9，覆土器调整架8和分土块调整安装杆9相对于后支管7的位置可调整，覆土器3安装在覆土器调整架8上，分土器4安装在分土块调整安装杆9上。

如图1，覆膜轮组件2包括固定在支架1上的支管21，支管21两侧设有伸缩管22，伸缩管22下端固定有竖直杆23，竖直杆23上固定有用于支撑压模缠绕轮的顶块24。支管21和伸缩管22之间设有调节旋钮5。

工作过程：

覆膜机向前运动，装在覆膜轮组件2上的压模缠轮上的地膜压在地上，位于两侧的覆土器3将土覆向中间压在地膜上，中间的分土器4将土分向两边，压在两侧的地膜上。

应当理解，以上所描述的具体实施例仅用于解释本实用新型，并不用于限定本实用新型。由本实用新型的精神所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
