棉制品除螨柜的制作方法

本实用新型涉及家庭棉制品清洁领域，更具体的说是棉制品除螨柜。

背景技术：

目前市场上的除螨机主要的用途就是杀灭清除衣物、床上用品以及沙发座椅等纺织物上的螨虫和病菌等有害生物。通常，除螨机通过紫外线灯管杀菌、螨虫等。除螨机的紫外线灯管都是设置在底座上的空腔中，该空腔有一开口用来贴放在需要清洁物品的表面。同时，由于紫外灯管设置在吸尘通道的外侧，其不能有效杀除吸入除螨机的细菌、螨虫。

技术实现要素：

本实用新型正是针对以上技术问题，提供一种结构简单、使用方便，可以快速杀灭人们日常生活中使用的棉制品上虫螨。

为解决背景技术提到的问题，本实用新型提出如下技术方案：

棉制品除螨柜，它包括有柜体，所述的柜体内设有滚筒，所述的滚筒内设有加热灯管，所述的滚筒外围设有收纳格，所述的收纳格内设有深色收纳袋，所述的滚筒末端设有齿轮组，所述的柜体内设有电机与齿轮组连接，所述的柜体正面设有可视柜门。

优选地，所述的滚筒与柜体之间设有转轴，所述的柜体底端设有基座与滚筒连接，所述的滚筒上设有透气孔。

优选地，所述的柜体内设有温度感应器，且柜体上设有时间继电器与电机连接。

优选地，所述的深色收纳袋颜色为黑色，且深色收纳袋为真空收纳袋。

本实用新型的工作原理为，该装置通过将棉制品放入到深色收纳袋中进行常压放置或者进行抽真空处理放置，关闭柜门后开启加热灯管对收纳格内的深色收纳袋进行加热处理，由于深色袋子吸热能力强，短时间内收纳袋中的温度快速升高，虫螨在50℃的环境下即可杀死。为了防止收纳袋中的棉制品局部过热，开启电机使滚筒旋转使收纳格中的棉制品受热均匀。通过时间继电器与温度感应器可以对加热过程进行定时加热处理，加热完毕即可取出拍打后放入柜中存放。

本实用新型的有益效果：该装置结构设计合理，安装使用方便，通过安装滚筒和加热灯管，配合深色收纳袋可快速吸热的原理，能快速将棉制品上的虫螨清除，安全快捷，能够满足人们日常生活所需。

附图说明

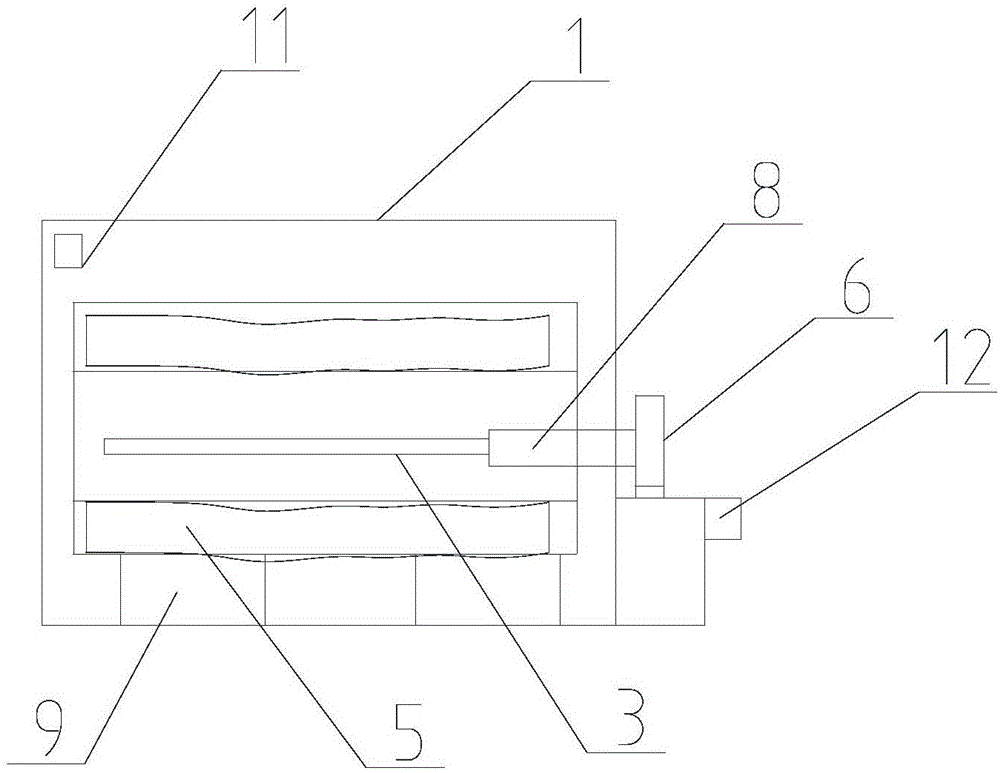

图1为本实用新型的整体结构示意图；

图2为本实用新型的侧面结构示意图。

其中，1、柜体；2、滚筒；3、加热灯管；4、收纳格；5、深色收纳袋；6、齿轮组；7、可视柜门；8、转轴；9、基座；10、透气孔；11、温度感应器；12、时间继电器。

具体实施方式

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面对本实用新型作进一步说明：

棉制品除螨柜，它包括有柜体，所述的柜体内设有滚筒，所述的滚筒内设有加热灯管，所述的滚筒外围设有收纳格，所述的收纳格内设有深色收纳袋，所述的滚筒末端设有齿轮组，所述的柜体内设有电机与齿轮组连接，所述的柜体正面设有可视柜门。

优选地，所述的滚筒与柜体之间设有转轴，所述的柜体底端设有基座与滚筒连接，所述的滚筒上设有透气孔。

优选地，所述的柜体内设有温度感应器，且柜体上设有时间继电器与电机连接。

优选地，所述的深色收纳袋颜色为黑色，且深色收纳袋为真空收纳袋。

该装置通过将棉制品放入到深色收纳袋中进行常压放置或者进行抽真空处理放置，关闭柜门后开启加热灯管对收纳格内的深色收纳袋进行加热处理，由于深色袋子吸热能力强，短时间内收纳袋中的温度快速升高，虫螨在50℃的环境下即可杀死。为了防止收纳袋中的棉制品局部过热，开启电机使滚筒旋转使收纳格中的棉制品受热均匀。通过时间继电器与温度感应器可以对加热过程进行定时加热处理，加热完毕即可取出拍打后放入柜中存放。
