一种农用高枝修剪器的制作方法

本实用新型涉及一种修剪器，具体涉及一种操作方便且结构简单的农用高枝修剪器。

背景技术：

在公园及道路绿化中，高空枯枝如不及时修剪，则可能会掉落，在一定程度上会破坏环境。为了能够修剪高空枯枝，经常利用升降装置将作业人员升起，然后作业人员站在平台上对树木进行修剪。这种高空枯枝修剪成本比较大，作业人员在操作过程中费时费力，工作效率相对低下。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种

本实用新型通过以下技术方案来实现上述目的：

一种农用高枝修剪器，包括支杆，所述支杆的下部设置有手柄和绕线辊，且上端设置有刀座，所述刀座固定安装有限位导轨，所述限位导轨与所述刀座垂直，所述限位导轨内设置有滑块，所述滑块固定安装有切刀，所述切刀与所述刀座平行，所述限位导轨的上端设置有定滑轮，所述绕线辊上缠绕有拉绳，所述拉绳绕过所述定滑轮，所述拉绳的两个端头分别与所述滑块的上下两面固定。

优选地，所述刀座设置有刀槽，所述刀槽位于所述切刀的正下方。

优选地，所述刀座设置有竖直的通孔，所述通孔与所述限位导轨内部连通，所述拉绳贯穿所述通孔。

优选地，所述限位导轨为T型导轨结构，所述滑块为与所述限位导轨相匹配的T型块。

优选地，所述滑块的上下两面均设置有固定环，所述拉绳的两端部分别连接在所述滑块的两个固定环上。

优选地，所述绕线辊通过支架固定于所述支杆的下部，所述绕线辊的转动部设置有Z型手柄。

本实用新型的有益效果在于：

本实用新型整个结构简单，操作非常方便，作业人员只需要握住手柄，然后转动绕线辊便可控制切刀相对刀座运动，利用支杆将刀座及切刀伸至高空，从而能够修剪高空枯枝，能够节省劳力，工作效率相对较高。

附图说明

图1是本实用新型所述农用高枝修剪器的结构示意图；

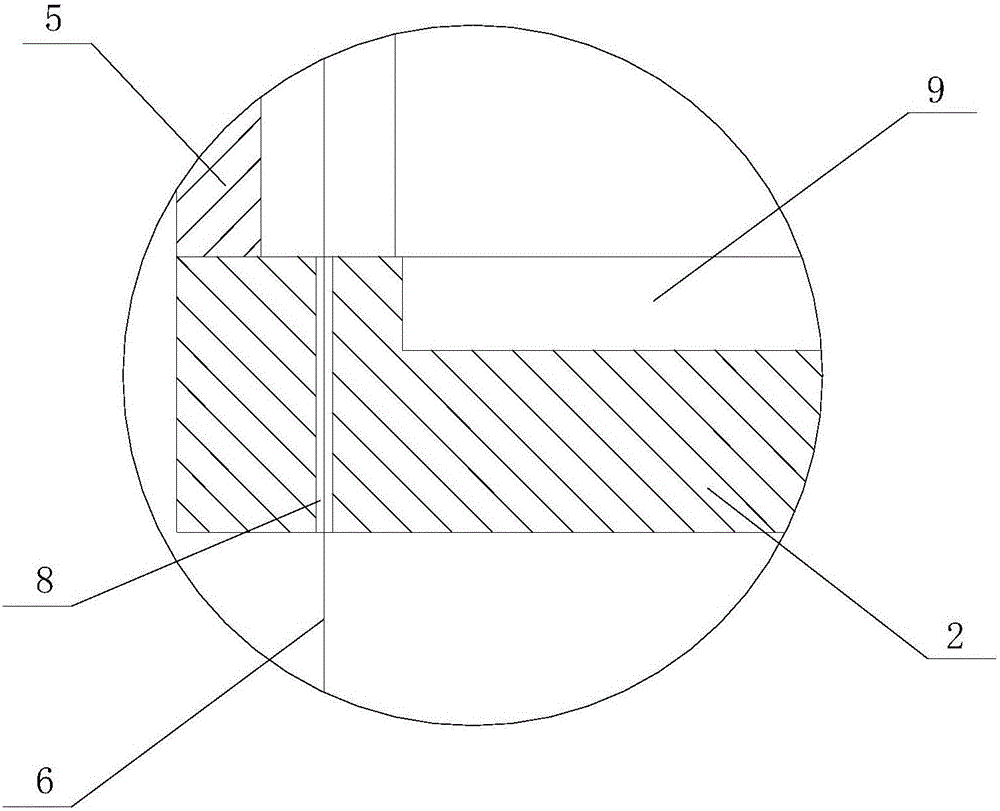

图2是图1中A处的局部放大图；

图3是图1中B处的局部放大图；

图中：1-支杆、2-刀座、3-切刀、4-定滑轮、5-限位导轨、6-拉绳、7-绕线辊、8-通孔、9-刀槽、10-固定环、11-滑块、12-手柄。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1和图2所示，本实用新型包括支杆1，支杆1的下部设置有手柄12和绕线辊7，且上端设置有刀座2，刀座2固定安装有限位导轨5，限位导轨5与刀座2垂直，限位导轨5内设置有滑块11，滑块11固定安装有切刀3，切刀3与刀座2平行，限位导轨5的上端设置有定滑轮4，绕线辊7上缠绕有拉绳6，拉绳6绕过定滑轮4，拉绳6的两个端头分别与滑块11的上下两面固定。

为了避免切刀3的刀锋与刀座2直接硬性接触，刀座2设置有刀槽9，刀槽9位于切刀3的正下方。

刀座2设置有竖直的通孔8，通孔8与限位导轨5内部连通，拉绳6贯穿通孔8。

限位导轨5为T型导轨结构，滑块11为与限位导轨5相匹配的T型块。

滑块11的上下两面均设置有固定环10，拉绳6的两端部分别连接在滑块11的两个固定环10上。

绕线辊7通过支架固定于支杆1的下部，绕线辊7的转动部设置有Z型手柄12，通过Z型手柄12能够很方便的转动绕线辊7。

本实用新型农用高枝修剪器的工作原理如下：

在使用时，作业人员握住手柄12，然后将切刀3部位送至高空的枯枝处，将枯枝卡在切刀3与刀座2之间，这时顺时针快速转动绕线辊7，则切刀3快速向刀座2运动，从而将枯枝切断，当逆时针转动绕线辊7，则切刀3抬起。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围内。
