一种能够收集雨水的园林灌溉装置的制作方法

本实用新型属于园林灌溉技术领域，具体涉及一种能够收集雨水的园林灌溉装置。

背景技术：

目前，对于全世界的水拥有水平均量来说，我国是一个淡水资源严重缺乏的国家，而且，水资源在我国分布不均匀；国家正在大力发展节约型社会，而节约用水已引起全社会的高度重视和广泛关注。园林用水作为城市用水的一个重要组成部分，也应相应国家号召，采用新型智能灌溉设备。现有的园林灌溉有多种方式，如满灌、喷灌和地下灌溉等；地下灌溉实施投资成本高，喷灌受技术因设施管理不便而受到制约；满灌方式用水量大，浪费严重。而园林常用的灌溉方法一般都是用管道水，用胶管将水引入园林中浇灌，对水资源造成很大浪费，且水流直接冲击作物、土壤，容易造成作物损伤、土壤流失、灌溉不均匀的情况，更严重的是，有时候能把幼苗的根冲出土壤造成幼苗死亡，造成灌溉效果不理想。自然降雨会降下大面积大容量的水资源，但是市面上所卖的园林灌溉装置都无法收集自然降雨带来的巨大水资源。

技术实现要素：

本实用新型的目的在于提供一种能够收集雨水的园林灌溉装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种能够收集雨水的园林灌溉装置，包括装置本体，所述装置本体包括灌溉装置、收集装置和蓄水装置，所述灌溉装置通过软质导管与收集装置连接，且所述收集装置通过软质导管与蓄水装置连接，所述灌溉装置包括腔体、喷水杆、喷水口、转轴和接水口，所述腔体外侧通过焊接连接有接水口，所述腔体顶端连接有转轴，所述转轴外侧连接有喷水杆，所述喷水杆顶端连接有喷水口，所述收集装置包括集水槽、方形口和漏斗，所述集水槽顶端设有方形口，所述集水槽底端连接有漏斗，所述蓄水装置包括蓄水箱、进水口和出水口，所述蓄水箱外侧通过焊接连接有进水口和出水口，所述蓄水箱包括箱体、箱盖和抽水器，所述箱体顶端通过焊接连接有箱盖，所述箱体底端设有抽水器。

优选的，所述转轴外侧设有三个喷水杆，且三个所述喷水杆相互成120°角度。

优选的，所述喷水杆设有四个喷水口，且所述喷水口的高度为2-3厘米。

优选的，所述进水口的高度比出水口的高度高45-50厘米。

优选的，所述抽水器顶端设置有抽水口，且所述抽水器底端安装有过滤网。

本实用新型的技术效果和优点：该能够收集雨水的园林灌溉装置，通过雨水收集装置，将地面上降下来的雨水通过收集装置里的集水槽和漏斗收集起来，通过连接收集装置和蓄水装置的软质导管将所收集的雨水储存在蓄水装置中，收集装置上的方形口可以用来种植植物，合理利用空间和土地资源，蓄水装置中蓄水箱箱体底端设置的抽水器可以将蓄水装置中雨水抽出，通过软质导管抽进灌溉装置，抽水器底端安装的过滤网可以将杂草、枯叶过滤掉，防止阻塞灌溉装置，灌溉装置设有三个喷水杆，三个喷水杆通过连接的转轴转动，每个喷水杆上均设有四个喷水口，灌溉装置的设计可以保证均匀灌溉植物；该能够收集雨水的园林灌溉装置结构简单，灌溉效率高，能够收集雨水。

附图说明

图1为本实用新型的结构示意图；

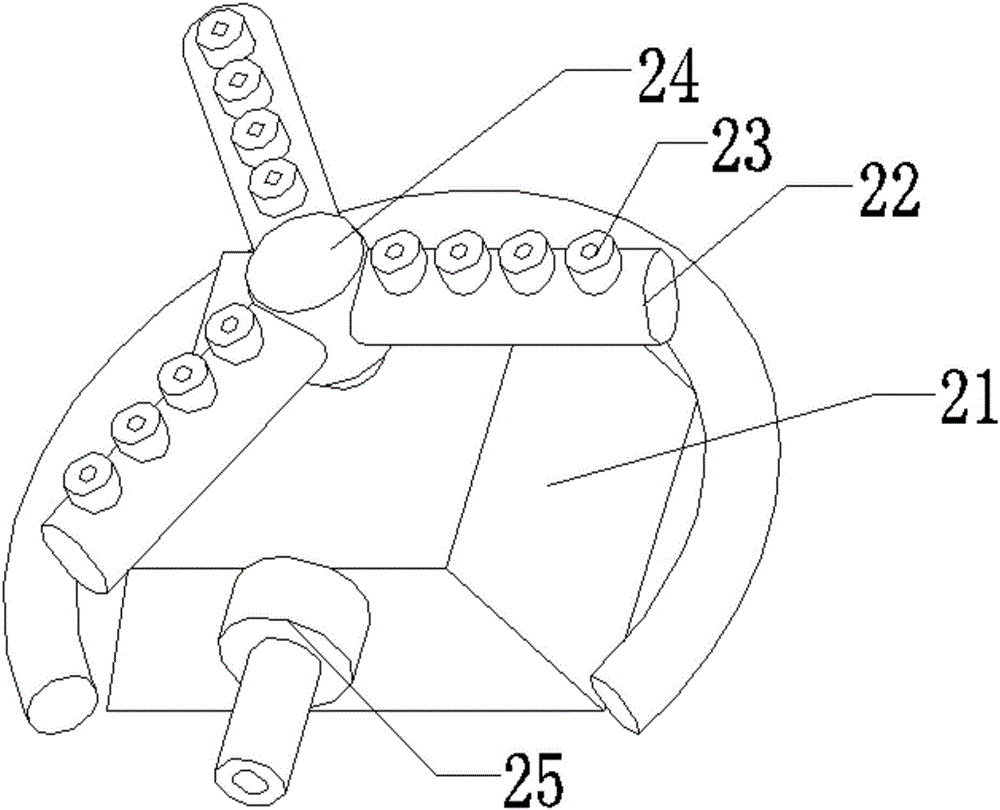

图2为本实用新型中灌溉装置的结构示意图；

图3为本实用新型中收集装置的结构示意图；

图4为本实用新型中蓄水装置的结构示意图；

图5为本实用新型中抽水器的结构示意图。

图中：1装置本体、2灌溉装置、21腔体、22喷水杆、23喷水口、24转轴、25接水口、3收集装置、31集水槽、32方形口、33漏斗、4蓄水装置、41蓄水箱、42进水口、43出水口、44箱体、45箱盖、46抽水器、47抽水口、48过滤网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-5所示的一种能够收集雨水的园林灌溉装置，包括装置本体1，所述装置本体1包括灌溉装置2、收集装置3和蓄水装置4，所述灌溉装置2通过软质导管与收集装置3连接，且所述收集装置3通过软质导管与蓄水装置4连接，所述灌溉装置2包括腔体21、喷水杆22、喷水口23、转轴24和接水口25，所述腔体21外侧通过焊接连接有接水口25，所述腔体21顶端连接有转轴24，所述转轴24外侧连接有喷水杆22，所述喷水杆22顶端连接有喷水口23，所述收集装置3包括集水槽31、方形口32和漏斗33，所述集水槽31顶端设有方形口32，所述集水槽31底端连接有漏斗33，所述蓄水装置4包括蓄水箱41、进水口42和出水口43，所述蓄水箱41外侧通过焊接连接有进水口42和出水口43，所述进水口42的高度比出水口43的高度高大约50厘米，所述蓄水箱41包括箱体44、箱盖45和抽水器46，所述箱体44顶端通过焊接连接有箱盖45，所述箱体44底端设有抽水器46，所述抽水器46顶端设置有抽水口47，且所述抽水器46底端安装有过滤网48。

工作原理：该能够收集雨水的园林灌溉装置在使用时，将装置本体1放置于需要灌溉的区域，将灌溉装置2放置于需要灌溉的植物中，将收集装置3和蓄水装置4均安装于地下，收集装置3中的集水槽31放置在地表，方形口32中可种植植物，漏斗33安装在集水槽31的底端，通过软质导管将灌溉装置2、收集装置3和蓄水装置4连接起来，该能够收集雨水的园林灌溉装置就安装好了，下雨时，雨水通过地表的集水槽31流入漏斗33，通过漏斗33流入软质导管，从而流向蓄水装置4，蓄水箱41储存收集到的雨水，蓄水箱41底端设置的抽水器46将收集的雨水通过软质导管抽向灌溉装置2，再由灌溉装置2中的喷水杆22和喷水口23将收集的雨水灌溉于需要灌溉的区域。该能够收集雨水的园林灌溉装置结构简单，灌溉效率高，能够收集雨水。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
