一种保温禽舍的制作方法

技术领域

本发明属于禽类养殖设备领域，具体涉及一种保温禽舍。

背景技术：

对于大量的禽类养殖，大多数都是将养殖的禽类置于禽舍之中进行统一的喂养，传统的禽舍对于长期处于禽舍养殖环境中的禽类，大多数只能通过房体侧壁的窗户给予光照，而充足的光照对于禽类的生长，禽舍环境的改善都有着极为良好的辅助效果。但是，如果在禽舍顶部增加天窗，那么又容易导致禽舍在夜晚的时候温度难以保持。

技术实现要素：

为解决上述已有技术的不足，本发明的目的是提供一种保温禽舍。

本发明的发明思路表现为：通过可以自动打开的保温层，在白天打开给予禽舍内部充分的光照，而在晚上则关闭，避免外界的光照影响禽类及提供保温效果。

本发明的技术方案为，一种保温禽舍，包括房体1与房顶2，所述房体1上设置窗户与门，所述房顶2包括与房体1顶部固定连接的透光层，及位于透光层上的保温层，所述透光层由若干水平设置的玻璃板3拼接组成，所述保温层包括水平设置的框架4，及与框架4连接的保温盖布5；

所述框架4包括底座41，所述底座41为矩形，底座41两端竖直设置“门”型端部支架6，所述底座41上设置有滑槽42；所述框架4还包括伸缩支架43，所述伸缩支架43底部与所述滑槽42滑动连接；所述伸缩支架43内侧连接所述盖布5，且伸缩支架43的侧面设置连杆机构44；

所述伸缩支架43由电机结合联动机构驱动，伸缩支架43一端与所述底座41一侧的端部支架6固定连接，另一端为自由端。

优选为，所述伸缩支架43包括一个主动支架45及若干从动支架46，主动支架45与从动支架46均为“门”型支架，该“门”型支架包括顶部横杆，及竖直设置在顶部横杆两端的立杆；

所述滑槽42内设置有丝杠47，丝杠47由一减速电机驱动，减速电机设置在所述端部支架6的一侧；

所述主动支架45底部设置主动滑块，主动滑块与所述丝杠47螺纹连接，所述从动支架46底部设置滑块，所述滑块与所述滑槽42滑动连接；所述主动支架45与所述从动支架46通过设置在二者立杆外侧的连杆机构44连接。

优选为，所述连杆结构44包括设置在两端的横“V”型连接件，及设置在中部的若干相互连接的“X”型连接件；所述“V”型连接件由两根连杆组成，连杆一端相互铰接，另一端为自由端；所述“X”型连接件同样由两根连杆组成，连杆中部相互铰接，两端为自由端；其中“X”型连接件的连杆长度为“V”型连接件连杆长度的两倍；“V”型连接件与“X”型连接件的自由端两两连接，铰接的部位分别与所述主动支架45及从动支架46的所述立杆外侧面连接。

优选为，所述主动支架45两侧均设置有所述从动支架46。此设置方式可以根据需要较为随意的调整需要使用丝杠的长度，相对于依靠伸缩支架43端部作为主动牵引，此方式需要使用的丝杠长度较短，调试的难度和制作的成本都相对降低。

优选为，所述框架4包括两个所述伸缩支架43，两个伸缩支架43以所述底座41的中部左右对称设置，两个伸缩支架43底部均与所述滑槽42滑动连接。

优选为，所述丝杠47分为主动丝杠471及从动丝杠472，所述主动丝杠471一端与所述减速电机连接，另一端连接转向机构48的输入端，所述转向机构48的输出端连接从动丝杠472；所述主动丝杠471与所述从动丝杠472同轴，且二者以所述转向机构48为中心对称设置。

优选为，所述转向机构48包括与所述主动丝杠同轴的主动锥齿轮481，所述主动锥齿轮481与第一从动轮482啮合，第一从动轮482与第二从动轮483啮合，所述第一从动轮482与第二从动轮483均为锥齿轮，且第二从动轮483与所述主动锥齿轮481为相同的齿轮，第二从动轮483与所述从动丝杠472同轴。

优选为，所述主动支架45的两侧均设置有所述从动支架46；所述主动丝杠471与从动丝杠472的长度等于所述伸缩支架43完全展开时所述主动支架45需要移动的行程长度；所述主动丝杠471的一端连接所述减速电机，另一端通过联轴器连接轴杆49的一端，轴杆49的另一端连接所述转向机构48的输入端，转向机构48的输出端连接通过另一轴杆49连接从动丝杠472。通过锥齿轮之间的相互配合使对称的两个主动丝杠同转速反向转动，从而使两个主动支架45分别带动与其相连的从动支架46在仅使用一个电机的情况下即可同步向两侧打开和关闭。

优选为，所述房体的侧壁均设置有保温窗帘81，所述保温窗帘设置在窗帘盒8内，所述窗帘盒8设置在所述底座41四周。

优选为，所述电机为双向同轴减速电机，所述电机的前输出轴连接所述主动丝杠471，后输出轴上设置主动轮83；所述窗帘盒8内设置有窗帘轴82，窗帘轴82为一根水平设置的轴杆，所述保温窗帘81的上端固定连接在窗帘轴82的杆体上，所述窗帘轴82一端设置有与所述主动轮83啮合的第一轴齿轮84，所述窗帘轴82上还设置有第二轴齿轮85，所述第一轴齿轮84、第二轴齿轮85与所述窗帘轴82同轴；所述第二轴齿轮85为锥齿轮，相邻的两个所述窗帘盒8的窗帘轴82上均设置有第二轴齿轮85，且相邻的两个所述第二轴齿轮85相互啮合。当主动丝杠471转动时，窗帘轴82同时转动，在伸缩支架43向两侧打开的同时，房体四壁的窗帘轴82同时将其上的保温窗帘卷起，当伸缩支架43向中间合拢关闭时，窗帘轴82同样通过转动将其上的保温窗帘放下。而伸缩支架43的运动行程与窗帘轴82转动的圈数，则通过主动丝杠471的长度及其转动的圈数，配合减速电机后输出轴上的主动轮83与第一轴齿轮84即可实现伸缩支架43开合与窗帘升降的同步。

整个装置可以仅通过一个电机带动整体结构运转，在底座41的其中一个边设置滑槽42及相应的丝杠与电机传动机构，另一个边通过滑动连接的方式使伸缩框架43与该边结合；也可以分别在底座41平行的两个边均设置滑槽42、丝杠与相应的电机传动机构，而分别通过两个同步运转的电机来带动装置运行。

优选为，所述底座41的中部固定设置有连接框架49，连接框架49上覆盖有保温盖布5。保温盖布5由不透光的保温材料制成。中部设置连接框架49起到对接两侧的伸缩支架43结合作用，以免两侧的伸缩支架43向中间合拢后两者之前仍然留有缝隙。

本发明工作时，通过控制器根据预设时间控制电机转动，以此控制伸缩支架43的打开和关闭，从而使禽舍白天可以接受从顶部照射的阳光。当双向同轴减速电机转动时，其前输出轴带动主动丝杠471转动，主动丝杠471转动则带动主动支架45沿其杆体移动，通过连杆结构44及从动支架46底部的滑块和滑槽42的配合，从动支架46与主动支架45同步打开或收起。伸缩支架43向两侧折叠时，其上的保温盖布同时折叠，此状态阳光可以通过禽舍顶部的玻璃板3照射到禽舍内部，使禽舍内获得阳光的照射。当伸缩支架43向中部合拢时，透光层完全被保温盖布5遮挡，及可防止外界光线影响到禽类，也起到减少热量通过玻璃板3流失，起到保温的作用。

通过试验，本发明的有益效果是，设计合理，使用方便，自动打开和关闭的保温层，结合房顶的玻璃板，可以让禽舍内部接收到来自房顶的阳光，整套装置仅使用一个电机通过联动机构实现快速且低能耗的完成房顶和窗帘的同步开合。

附图说明

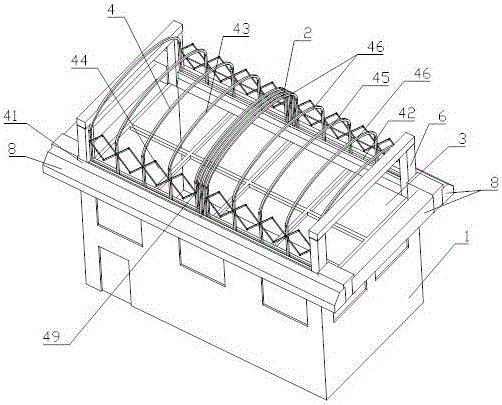

图1 为本发明实施例的整体结构示意图。

图2为本发明实施例的无盖布状态框架示意图。

图3为本发明实施例的伸缩支架收起状态示意图。

图4为本发明实施例的滑槽内部联动机构俯视示意图。

图5为本发明实施例的滑槽内部联动机构主视示意图。

其中，附图标记为：1、房体；2、房顶；3、玻璃板；4、框架；41、底座；42、滑槽；43、伸缩支架；44、连杆机构；45、主动支架；46、从动支架；47、丝杠；471、主动丝杠；472、从动丝杠；48、转向机构；481、主动锥齿轮；482、第一从动轮；483、第二从动轮；49、连接框架；5、盖布；6、端部支架； 8、窗帘盒；81、保温窗帘；82、窗帘轴；83、主动轮；84、第一轴齿轮；85、第二轴齿轮；

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。当然，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

实施例1

参见图1至图5，本发明是一种保温禽舍，包括房体1与房顶2，房体1上设置窗户与门，房顶2包括与房体1顶部固定连接的透光层，及位于透光层上的保温层，透光层由若干水平设置的玻璃板3拼接组成，保温层包括水平设置的框架4，及与框架4连接的保温盖布5；

框架4包括底座41，底座41为矩形，底座41两端竖直设置“门”型端部支架6，底座41上设置有滑槽42；框架4还包括伸缩支架43，伸缩支架43底部与滑槽42滑动连接；伸缩支架43内侧连接盖布5，且伸缩支架43的侧面设置连杆机构44；

伸缩支架43由电机结合联动机构驱动，伸缩支架43一端与底座41一侧的端部支架6固定连接，另一端为自由端。

伸缩支架43包括一个主动支架45及若干从动支架46，主动支架45与从动支架46均为“门”型支架，该“门”型支架包括顶部横杆，及竖直设置在顶部横杆两端的立杆；

滑槽42内设置有丝杠47，丝杠47由一减速电机驱动，减速电机设置在端部支架6的一侧；

主动支架45底部设置主动滑块，主动滑块与丝杠47螺纹连接，从动支架46底部设置滑块，滑块与滑槽42滑动连接；主动支架45与从动支架46通过设置在二者立杆外侧的连杆机构44连接。

连杆结构44包括设置在两端的横“V”型连接件，及设置在中部的若干相互连接的“X”型连接件；“V”型连接件由两根连杆组成，连杆一端相互铰接，另一端为自由端；“X”型连接件同样由两根连杆组成，连杆中部相互铰接，两端为自由端；其中“X”型连接件的连杆长度为“V”型连接件连杆长度的两倍；“V”型连接件与“X”型连接件的自由端两两连接，铰接的部位分别与主动支架45及从动支架46的立杆外侧面连接。

主动支架45两侧均设置有从动支架46。此设置方式可以根据需要较为随意的调整需要使用丝杠的长度，相对于依靠伸缩支架43端部作为主动牵引，此方式需要使用的丝杠长度较短，调试的难度和制作的成本都相对降低。

框架4包括两个伸缩支架43，两个伸缩支架43以底座41的中部左右对称设置，两个伸缩支架43底部均与滑槽42滑动连接。

丝杠47分为主动丝杠471及从动丝杠472，主动丝杠471一端与减速电机连接，另一端连接转向机构48的输入端，转向机构48的输出端连接从动丝杠472；主动丝杠471与从动丝杠472同轴，且二者以转向机构48为中心对称设置。

转向机构48包括与主动丝杠同轴的主动锥齿轮481，主动锥齿轮481与第一从动轮482啮合，第一从动轮482与第二从动轮483啮合，第一从动轮482与第二从动轮483均为锥齿轮，且第二从动轮483与主动锥齿轮481为相同的齿轮，第二从动轮483与从动丝杠472同轴。

主动支架45的两侧均设置有从动支架46；主动丝杠471与从动丝杠472的长度等于伸缩支架43完全展开时主动支架45需要移动的行程长度；主动丝杠471的一端连接减速电机，另一端通过联轴器连接轴杆49的一端，轴杆49的另一端连接转向机构48的输入端，转向机构48的输出端连接通过另一轴杆49连接从动丝杠472。通过锥齿轮之间的相互配合使对称的两个主动丝杠同转速反向转动，从而使两个主动支架45分别带动与其相连的从动支架46在仅使用一个电机的情况下即可同步向两侧打开和关闭。

房体的侧壁均设置有保温窗帘81，保温窗帘设置在窗帘盒8内，窗帘盒8设置在底座41四周。

电机为双向同轴减速电机，电机的前输出轴连接主动丝杠471，后输出轴上设置主动轮83；窗帘盒8内设置有窗帘轴82，窗帘轴82为一根水平设置的轴杆，保温窗帘81的上端固定连接在窗帘轴82的杆体上，窗帘轴82一端设置有与主动轮83啮合的第一轴齿轮84，窗帘轴82上还设置有第二轴齿轮85，第一轴齿轮84、第二轴齿轮85与窗帘轴82同轴；第二轴齿轮85为锥齿轮，相邻的两个窗帘盒8的窗帘轴82上均设置有第二轴齿轮85，且相邻的两个第二轴齿轮85相互啮合。当主动丝杠471转动时，窗帘轴82同时转动，在伸缩支架43向两侧打开的同时，房体四壁的窗帘轴82同时将其上的保温窗帘卷起，当伸缩支架43向中间合拢关闭时，窗帘轴82同样通过转动将其上的保温窗帘放下。而伸缩支架43的运动行程与窗帘轴82转动的圈数，则通过主动丝杠471的长度及其转动的圈数，配合减速电机后输出轴上的主动轮83与第一轴齿轮84即可实现伸缩支架43开合与窗帘升降的同步。

整个装置可以仅通过一个电机带动整体结构运转，在底座41的其中一个边设置滑槽42及相应的丝杠与电机传动机构，另一个边通过滑动连接的方式使伸缩框架43与该边结合；也可以分别在底座41平行的两个边均设置滑槽42、丝杠与相应的电机传动机构，而分别通过两个同步运转的电机来带动装置运行。

实施例2

在实施例1的基础上，底座41的中部固定设置有连接框架49，连接框架49上覆盖有保温盖布5。保温盖布5由不透光的保温材料制成。中部设置连接框架49起到对接两侧的伸缩支架43结合作用，以免两侧的伸缩支架43向中间合拢后两者之前仍然留有缝隙。

本发明未经描述的技术特征可以通过或采用现有技术实现，在此不再赘述，当然，上述说明并非是对本发明的限制，本发明也并不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也应属于本发明的保护范围。
