具有发酵床的鸡舍的制作方法

本发明涉及一种具有发酵床的鸡舍。

背景技术：

在鸡的规模化养殖中，鸡舍是必不可少的设施。现有鸡舍的地面一般是经过硬化的，鸡直接在地面上进行活动、采食，同时鸡直接将粪便排在地面上。过段时间就需要对地面的粪便进行清理，防止病菌的产生。现在有的鸡舍在地面上设置了发酵床，通过发酵床对鸡的粪便进行分解，从而减少了清理粪便的工作。发酵床主要是由锯末屑、稻谷壳等组成，其中含有大量的菌种。发酵床刚开始使用的时候比较疏松，但随着使用的时间增长，发酵床渐渐被鸡踩踏密实，使发酵床的透气性降低，从而使发酵床内的菌种所获得的氧气降低，从而使菌种的分解能力下降，降低了发酵床对鸡粪进行分解的作用。

技术实现要素：

本发明意在提供一种具有发酵床的鸡舍，以解决现有技术中发酵床容易被鸡踩踏密实，导致发酵床的透气性降低的问题。

本方案中的具有发酵床的鸡舍，包括鸡舍本体，所述鸡舍本体的内部设有发酵床，所述发酵床的底部设置若干伸缩盒，所述伸缩盒包括上盒体和内部装有水的下盒体，所述上盒体与下盒体滑动连接，所述上盒体的顶部设有竖向的压杆，所述压杆的下端延伸至上盒体的内部，所述压杆与上盒体滑动连接，所述上盒体上设有推动压杆向上移动的弹性件，所述压杆的内部设有与上盒体内部连通的空气通道，所述空气通道处设有单向阀，所述压杆的下端连接有物料盒，所述物料盒上设有若干通孔，所述物料盒内放置有氧化钙颗粒，所述上盒体的侧面上部设有排气孔，排气孔处覆盖有挡块，挡块与上盒体的侧壁沿竖向滑动连接，所述上盒体上设有用于推动挡块竖向移动的弹簧，挡块上弹性连接有插入排气孔的锁止块，下盒体上设有用于推动锁止块退出排气孔的限位件，挡块的下端固定连接有推杆。

设置上盒体，用于与下盒体形成密闭空间，同时上盒体支撑压杆移动。设置压杆，用于带动物料盒竖向移动。设置空气通道，用于连通上盒体的内部和外部。设置单向阀，用于使空气只能从上盒体的外部进入到上盒体的内部。设置物料盒，用于放置氧化钙颗粒。设置通孔，便于水进入到物料盒内与氧化钙接触。设置排气孔，用于将上盒体内部的空气排出。设置挡块，用于阻挡上盒体内的空气从排气孔排出。设置锁止块，用于使挡块固定在排气孔处。设置限位件，用于使锁止块与排气孔分离。设置推杆，用于推动挡块覆盖在排气孔上。

工作原理：向下压动压杆，使压杆带动物料盒向下移动，从而使物料盒内的氧化钙颗粒与下盒体内的水接触，氧化钙颗粒与水接触后会发生化学反应，并释放出大量的热，从而对上盒体内的空气进行加热，空气加热后发生膨胀，从而使空气推动上盒体向上移动，上盒体向上移动时，推动上盒体上方的发酵床填料上移，当上盒体移动到使限位件推动锁止块时，挡块失去锁止块的作用而远离排气孔，从而使上盒体内的空气从排气孔处排出，上盒体失去空气的支撑作用而下移，随着上盒体的下移，使推杆的下端与下盒体相抵，从而推动挡块重新覆盖在排气孔上，使上盒体内的空气不能从排气孔排出。

与现有技术相比，本方案的优点在于：1、上盒体的上下移动，对发酵床的填料产生振动作用，使发酵床的填料被振动疏松，透气性增强。2、排出的空气进入发酵床，由于空气排出时具有一定的压力，从而对发酵床的填料产生冲击力，使空气快速进入发酵床的填料内，使发酵床变得疏松，透气性增强。3、氧化钙与水反应后产生的是氢氧化钙，同时，从压杆的空气通道进入上盒体内部的空气主要是鸡舍内的空气，其中的二氧化碳的含量较高，通过氢氧化钙对二氧化碳的吸收，使上盒体内部的空气的氧气含量增加，从而使排入发酵床的空气的氧含量较高，有利于菌种的发酵。

进一步，所述压杆的上端设有与空气通道连通的弯管，所述弯管的一端与压杆固定连接，所述弯管的另一端开口朝下设置。设置与空气通道连通的弯管，且弯管的开口朝下，避免了发酵床的填料或是鸡粪掉落进空气通道内堵塞空气通道。

进一步，所述弹性件为具有弹性的橡胶薄膜，所述橡胶薄膜环设在压杆与上盒体的连接处，所述橡胶薄膜与上盒体密封粘接，所述压杆穿过橡胶薄膜并与橡胶薄膜密封粘接。通过使用橡胶薄膜来带动压杆下压后上移，橡胶薄膜将压杆与上盒体的连接缝隙与上盒体的内部隔离，从而减少了对连接缝隙处进行密封处理的工作，使橡胶薄膜既充当了带动压杆移动的弹性件的作用，又充当了密封连接缝隙的作用。

进一步，所述压簧为塔簧。塔簧在压缩时占用的空间少，从而方便在较小的空间进行设置。

进一步，所述压杆与上盒体花键连接。使压杆与上盒体之间只能相对滑动而不能转动，避免了压杆转动而破坏橡胶薄膜。

附图说明

图1为本发明具有发酵床的鸡舍实施例中伸缩盒的结构示意图；

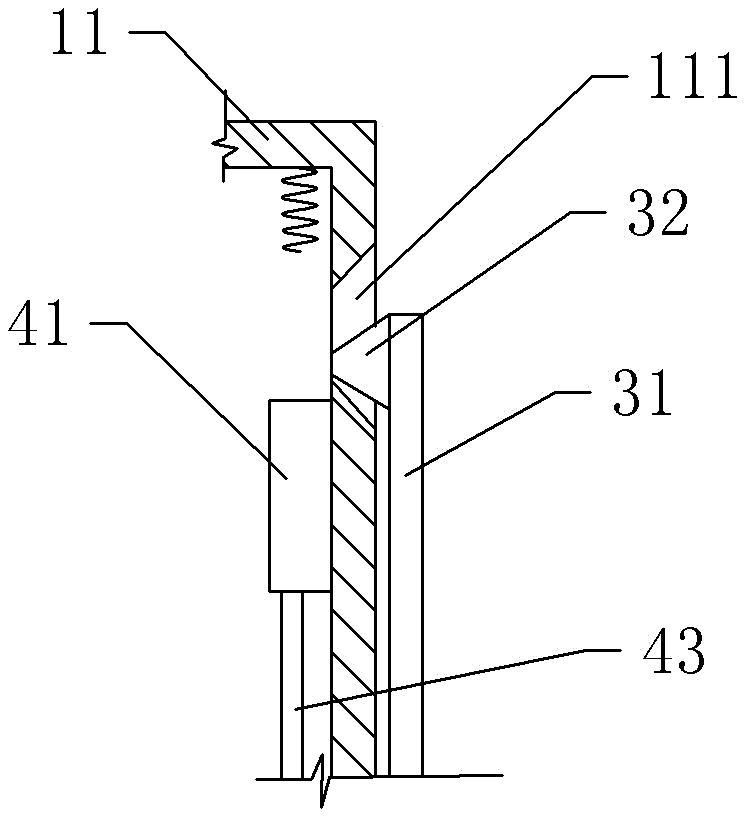

图2为图1中激发块插入排气孔推动锁止块的状态图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：上盒体11、下盒体12、排气孔111、压杆21、空气通道211、单向阀22、物料盒23、支撑杆31、激发块32、挡块41、锁止块42、推杆43。

具有发酵床的鸡舍，包括鸡舍本体，鸡舍本体的内部设有发酵床，发酵床的底部设有若干伸缩盒。

如图1和图2所示的伸缩盒，包括上盒体11和下盒体12，上盒体11与下盒体12形成密闭空腔，上盒体11与下盒体12竖向滑动连接。下盒体12内装有一定量的水。上盒体11的顶部设有竖向的压杆21，压杆21的下端延伸至上盒体11的内部，压杆21与上盒体11花键连接。压杆21的内部设有空气通道211，空气通道211将上盒体11的内部与外部连通。压杆21的上端向下弯曲的形成弯管。空气通道211的下端处设有单向阀22，单向阀22与压杆21螺纹连接。当上盒体11内的气压小于外部气压时，外部的空气通过空气通道211补充到上盒体11内部；当上盒体11内的气压大于外部的气压时，上盒体11内部的空气不能进入到空气通道211内，从而形成密封空间。压杆21与上盒体11连接的位置处设有橡胶薄膜，压杆21穿过橡胶薄膜并与橡胶薄膜密封粘接，橡胶薄膜的上部与上盒体11密封粘接。压杆21的下端螺纹连接有物料盒23，物料盒23的底部和侧部均设有若干通孔。物料盒23内装有若干氧化钙颗粒。水通过通孔进入到物料盒23内与氧化钙颗粒接触，同时，氧化钙与水反应后生成氢氧化钙，氢氧化钙溶于水，使下盒体12内的水成为氢氧化钙溶液，从而使水对空气中的二氧化碳进行吸收，使空气中的氧含量增加。上盒体11的右侧壁的上部设有排气孔111，排气孔111呈圆台形，且排气孔111的右端为面积较大的一端。排气孔111的左侧设有挡块41，挡块41与上盒体11沿竖向滑动连接。挡块41的右侧设有凹槽，凹槽内设有锁止块42，锁止块42与凹槽滑动配合，锁止块42的左端与凹槽的底面之间设有推动锁止块42向右移动的塔簧。锁止块42呈圆柱形，锁止块42的右端呈球面。挡块41的上方设有弹簧，弹簧与上盒体11焊接。挡块41的下端焊接有推杆43，当锁止块42插入排气孔111中时，推杆43的下端与下盒体12相抵。下盒体12上设有用于激发锁止块42的限位件，限位件包括支撑杆31和激发块32，支撑杆31的下端与下盒体12焊接，支撑杆31为弹性杆，激发块32设于支撑杆31的顶端并与支撑杆31一体成型，激发块32呈梯台形，激发块32水平方向的长度等于排气孔111水平方向的长度。

使用时，向下压动压杆21，使压杆21带动物料盒23向下移动，从而使物料盒23内的氧化钙颗粒与下盒体12内的水接触。氧化钙颗粒与水接触后会发生化学反应，并释放出大量的热，从而对上盒体11内的空气进行加热。空气加热后发生膨胀，从而使空气推动上盒体11向上移动。上盒体11向上移动时，推动上盒体11上方的发酵床填料上移，当上盒体11移动到使激发块32插入排气孔111中并向左推动锁止块42时，挡块41失去锁止块42的作用而向下滑动并远离排气孔111，从而使上盒体11内的空气从排气孔111处排出，上盒体11失去空气的支撑作用而下移，随着上盒体11的下移，使推杆43推动挡块41重新覆盖在排气孔111上，使上盒体11内的空气不能从排气孔111排出。压杆21的下压可以是人为的控制，也可以是鸡在平时的活动中踩踏在压杆21上形成对压杆的下压。
