一种智能保温大棚装置的制作方法

本发明属于在容器、促成温床或者温室里栽培花卉、蔬菜或稻的技术领域。

背景技术：

大棚主要用于培养果蔬等农作物，适于大面积覆盖，其质量轻，透光保温性能好，可塑性强，价格低廉。又由于可使用轻便的骨架材料，容易建造和造形，可就地取格，建筑投资较少，经济效益较高。并能抵抗自然灾害，防寒保温，抗旱、涝，提早栽培，延后栽培，延长作物的生长期，达到早熟、晚熟、增产稳产的目的，深受生产者的欢迎。在我国北方旱区发展很快。

然而，现有大棚使用期间增长后，灰尘污染、吸附水滴、薄膜老化等问题出现，使得透光率减少10－30%。另外，大棚内的浊度将随着外界气温的升高而升高，随着外界气温下降而下降，存在着明显的季节变化和较大的昼夜温差的问题，越是低温期温差越大。因此，在进行蔬菜大棚栽培时，必须掌握大棚内环境的特点，特别是在北方等严寒地区，若不能控制好大棚内温度的变化，导致过高或者过低的温度都会影响大棚内果树农作物的生长与产量。

技术实现要素：

本发明意在提供一种智能保温大棚装置，以解决在北方等严寒地区，大棚存在的保温效果差、温差过大的问题。

基础方案：包括大棚本体，所述大棚本体外部覆盖有气囊，所述气囊为透明气囊，所述气囊底部分别设置有进气口和排气口，所述排气口与大棚本体内部连通，所述气囊与大棚本体接触的表面还安装有若干灯，所述大棚本体上还设有控制灯的第一开关，所述灯和第一开关之间电连接有若干电线，所述大棚本体外部还设有用于固定电线的线卡，每两条所述电线通过线卡连接呈十字形分布，所述电线形成的线路与大棚本体相连。

本方案的技术原理及有益效果为：大棚本体外部覆盖有透明气囊，与大棚本体接触的一面还安装有若干灯，大棚本体上还设有控制灯的第一开关，灯与第一开关通过电线连接，电线通过大棚本体外设置的线卡固定，每两条电线交叉时，通过线卡连接呈十字形分布，如此形成了一个线路网，线路网可以更好的将气囊与大棚本体相对固定，形成一个整体，遇到大风等气候也不至于将大棚毁坏，起到了防风的作用。白天日照的时候，光照通过透明气囊投射到大棚内，此时大棚可以吸收阳光保持内部温度，若大棚内部温度还是处于较低状态，可以通过第一开关打开灯，灯不仅可以用来进一步提高大棚内的温度，而且还有利于大棚内的植物进行光合作用。对于一些昼夜温差较大及北方等严寒地区，夜晚或者阴天的时候，通过灯来提高大棚内的温度，也将一部分热量传递给气囊，达到保温效果的同时，将气囊中的空气通过排气口排入大棚中，一方面大棚内的植物需要进行通风，另一方面气囊中的空气保持有一定温度，进入大棚内可以保持大棚内的温度，形成了空气的循环利用，还有效促进了植物的光合作用。采用本技术方案，可以在温度发生较大变化时，及时调节来保持大棚内的温度，有效的解决了大棚内存在的保温效果差、温差过大的问题，此外，本技术方案设计合理，整体结构相对牢固，实用性强，有防风的作用，同时向大棚内输入了有一定温度的空气，将空气循环利用，进一步保持了大棚的温度，也促进了大棚内植物进行光合作用。

优选方案一，作为对基础方案的进一步优化，所述气囊上还设有用于保护灯的透明膜；透明膜的设置将灯的位置相对进行了稳固，同时保护了灯，延长其使用寿命。

优选方案二，作为对基础方案的进一步优化，所述气囊不与大棚本体接触的一面上还设置有雨刷器，所述雨刷器配合设置有控制其运作的第二开关；由于气候的不稳定性，很容易在大棚本体的外侧凝结有雨霜，或者其他杂质，雨刷器的使用可以有效的对气囊外侧进行清洁，从而保持气囊的透光性。

优选方案三，作为对基础方案的进一步优化，所述灯为白炽灯；白炽灯成本较低，方便使用，且有较好的发热效果。

优选方案四，作为对基础方案的进一步优化，所述灯均匀分布在气囊上，所述第一开关为控制不同方向灯的几个开关组成；灯均分分布以保证可以照射到大棚内的所有地方，通过几个开关可以有效控制不同方向的灯，有利用一些不喜光的植物生长。

优选方案五，作为对优选方案四的进一步优化，所述灯外配合设置有灯罩，所述灯外设置有一圈挡板，所述挡板固定连接在灯罩上；此结构可以有效将灯发散的灯光控制为直竖光，可以进一步保持灯光只投射该方向，此外，灯在阳光照射的情况下，温度过高会使灯毁坏甚至爆炸，灯罩可以有效保护灯避免阳光直射，延长其使用寿命。

优选方案六，作为对基础方案的进一步优化，所述大棚本体内还设有温度传感器，所述温度传感器电连接有处理器和报警器；温度传感器可以测量大棚内温度的变化，当大棚内气温降低或者升高到设定的数值时，可以触发报警器的报警，提醒人们对大棚内的温度及时进行调节。

附图说明

图1为本发明实施例一种智能保温大棚装置结构示意图；

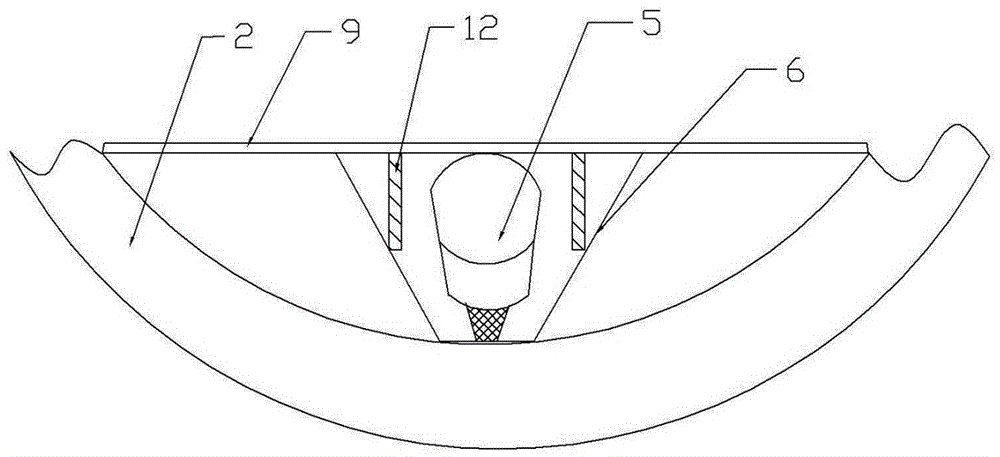

图2为本发明实施例一种智能保温大棚装置中灯部分结构示意图；

图3为本发明实施例一种智能保温大棚装置中电线部分结构示意图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：大棚本体1，气囊2，进气口3，排气口4，灯5，灯罩6，第一开关7，温度传感器8，透明膜9，雨刷器10，第二开关11，挡板12，电线13，线卡14。

实施例基本如图1所示：本发明一种智能保温大棚装置，包括大棚本体1，大棚本体1外部覆盖有气囊2，气囊2为透明气囊，气囊2与大棚本体1接触的表面安装有均匀分布的灯5以及保护用的透明膜9，本方案中的灯5选用白炽灯，灯5外配合设置有灯罩6，且设置有一圈挡板12，挡板12与灯罩6固定连接，如图2所示。控制灯5的第一开关7设置在大棚本体1上，大棚本体1外部还设有用于固定电线13的线卡14，用于连接灯5和第一开关7的电线13通过线卡14连接呈十字形分布，如图3所示，电线13所形成的线路与大棚本体1相连。气囊2底部分别设置有进气口3和排气口4，排气口4与大棚本体1内部连通，气囊2不与大棚本体1接触的一面上还设置有雨刷器10，配合控制其运作的第二开关11设置在大棚本体1上，大棚本体1内还设有温度传感器8。

使用时，在北方等严寒地区，白天有光照的情况下，光照通过透明气囊2投射到大棚内，气囊2对大棚本体1起到保温作用，此时大棚可以吸收阳光保持其内部的温度，人们通过观察温度传感器9的变化，若大棚本体1内温度还是处于较低状态，可以通过第一开关7打开白炽灯5来进一步提高大棚内的温度，白炽灯5散发的热量不仅可以传递到大棚内，还可以传递给气囊2中的空气，且白炽灯5提供的灯光有利用大棚内的植物进行光合作用，灯罩6和挡板12的结构使得白炽灯5投射的灯光为直竖光，可以针对性覆盖区域对大棚内的植物进行光照和升温。夜晚或者阴天等没有光照的情况下，可直接使用灯来提高大棚内的温度。此外，气囊2中的空气还可以通过排气口4排入大棚中，可以将气囊2中的空气循环利用到大棚中植物进行光合作用，气囊2中的空气保持有一定的温度，便于植物吸收，保持了大棚内的温度，且有通风的作用。第一开关7控制不同区域的灯打开，有利于促进大棚内不喜光的植物生长，实现了全区域保温分区域光照的效果。采用本技术方案，可以在温度发生较大变化时，及时调节来保持大棚内的温度，有效的解决了大棚内存在的保温效果差、温差过大的问题，此外，本技术方案设计合理，整体结构相对牢固，实用性强，有防风的作用，同时向大棚内输入了有一定温度的空气，将空气循环利用，进一步保持了大棚的温度，也促进了大棚内植物进行光合作用。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
