一种渔船用捕鱼装置的制作方法

本发明涉及捕鱼装置技术领域，特别涉及一种渔船用捕鱼装置。

背景技术：

在传统的渔业生产中，渔船上都会配备有渔网扑鱼；人们普遍使用的是人工撒网捕鱼，这种作业模式在撒网的过程中劳动强度较大，而且撒网面积小,造成操作人员身心疲惫，而且收获量偏小。

故有必要对现有渔船用捕鱼装置进行进一步地技术革新。

技术实现要素：

本发明的目的在于针对现有技术的缺陷和不足，提供一种渔船用捕鱼装置。

为实现上述目的，本发明采用的技术方案是：

本发明所述的一种渔船用捕鱼装置，它包括有船身、第一钢索、导向杆和渔网；所述导向杆一端与船身的上表面相固定连接；导向杆另一端固定有滑轮；所述导向杆的杆身与船身的上表面所成的角度为倾斜角；所述倾斜角为锐角；所述导向杆的杆身上套有导向套；所述导向套与导向杆相匹配；所述船身的上表面设置有撒网器收卷装置；所述第一钢索一端与撒网器收卷装置上的辊筒表面相固定连接；第一钢索另一端绕过滑轮后与导向套相固定连接；所述导向套的正下方设置有撒网装置；所述撒网装置包括有固定板和转盘；所述固定板底部设置固定有电机和钢管；所述电机的输出端固定设置有主动齿轮；所述转盘的上表面设置有与主动齿轮相啮合的从动齿轮；所述从动齿轮内插设固定有轴承；所述钢管的末端插入固定在轴承的内圈中；所述转盘的外侧壁均布有若干个电磁继电器；所述转盘内置有用于控制电磁继电器的电源和控制电路；所述渔网的设置有若干个金属块；所述金属块在渔网呈圆周分布。

进一步地，所述固定板的上表面设置有渔网收放装置；所述固定板的上表面设置有与钢管相连通的的通孔；所述转盘的回转中心处设置有与钢管相连通的转盘中心孔；所述渔网设置有收网固定块；所述收网固定块的上表面设置有转轴；所述转轴与收网固定块转动连接；所述转轴上固定有收网钢索；所述收网钢索依次穿过转盘中心孔、钢管和通孔后与渔网收放装置的辊筒表面相固定连接。

进一步地，所述导向套上固定有辅助钢索；所述辅助钢索的末端设置有把手圆环。

采用上述结构后，本发明有益效果为：本发明所述的一种渔船用捕鱼装置，通过控制器控制电路使各个电磁继电器通电；然后把各个金属块分别粘附在各个电磁继电器上，导向杆的末端设置在船身的外部；通过撒网器收卷装置对第一钢索收卷，使整个撒网装置输送到海面上；电机启动，使转盘转动，渔网随转盘转动，使渔网撒开，然后再次通过控制器控制电路，使电磁继电器断电；渔网由于重力作用，自由下落进行捕鱼；撒网过程全自动，降低劳动强度，而且撒网面积增大，有效地保证捕捞质量。

附图说明

图1是本发明的结构示意图；

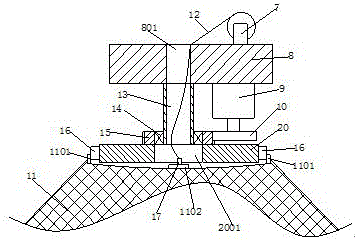

图2是撒网装置的结构示意图；

附图标记说明：

1、船身；2、撒网器收卷装置；3、第一钢索；4、导向杆；5、导向套；

6、滑轮；7、渔网收放装置；8、固定板；801、通孔；9、电机；

10、主动齿轮；11、渔网；1101、金属块；1102、收网固定块；

12、收网钢索；13、钢管；14、轴承；15、从动齿轮；16、电磁继电器；

17、转轴；18、辅助钢索；19、把手圆环；20、转盘；

2001、转盘中心孔。

具体实施方式

下面结合附图对本发明作进一步的说明。

如图1至2所示，本发明所述的一种渔船用捕鱼装置，它包括有船身1、第一钢索3、导向杆4和渔网11；所述导向杆4一端与船身1的上表面相固定连接；导向杆4另一端固定有滑轮6；所述导向杆4的杆身与船身1的上表面所成的角度为倾斜角；所述倾斜角为锐角；所述导向杆4的杆身上套有导向套5；所述导向套5与导向杆4相匹配；所述船身1的上表面设置有撒网器收卷装置2；所述第一钢索3一端与撒网器收卷装置2上的辊筒表面相固定连接；第一钢索3另一端绕过滑轮6后与导向套5相固定连接；所述导向套5的正下方设置有撒网装置；所述撒网装置包括有固定板8和转盘20；所述固定板8底部设置固定有电机9和钢管13；所述电机9的输出端固定设置有主动齿轮10；所述转盘20的上表面设置有与主动齿轮10相啮合的从动齿轮15；所述从动齿轮15内插设固定有轴承14；所述钢管13的末端插入固定在轴承14的内圈中；所述转盘20的外侧壁均布有若干个电磁继电器16；所述转盘20内置有用于控制电磁继电器16的电源和控制电路；所述渔网11的设置有若干个金属块1101；所述金属块1101在渔网11呈圆周分布；通过控制器控制电路使各个电磁继电器16通电；然后把各个金属块1101分别粘附在各个电磁继电器16上，导向杆4的末端设置在船身1的外部；通过撒网器收卷装置2对第一钢索3收卷，使整个撒网装置输送到海面上；电机启动，使转盘20转动，渔网11随转盘20转动，使渔网11撒开，然后再次通过控制器控制电路，使电磁继电器16断电；渔网11由于重力作用，自由下落进行捕鱼；撒网过程全自动，降低劳动强度，而且撒网面积增大，有效地保证捕捞质量。

作为本发明的一种优选方式，所述固定板8的上表面设置有渔网收放装置7；所述固定板8的上表面设置有与钢管13相连通的的通孔801；所述转盘20的回转中心处设置有与钢管13相连通的转盘中心孔2001；所述渔网11设置有收网固定块1102；所述收网固定块1102的上表面设置有转轴17；所述转轴17与收网固定块1102转动连接；所述转轴17上固定有收网钢索12；所述收网钢索12依次穿过转盘中心孔2001、钢管13和通孔801后与渔网收放装置7的辊筒表面相固定连接；撒网时收网钢索12的放出的长度与保证捕鱼过程顺利进行，撒网完毕后，通过渔网收放装置7收卷收网钢索12，把渔网11拉出水面。

作为本发明的一种优选方式，所述导向套5上固定有辅助钢索18；所述辅助钢索18的末端设置有把手圆环19；辅助钢索18的作用是在第一钢索3放卷后，仅由重力作用下撒网装置沿导向杆4下滑，下滑过程中会出现卡滞，通过辅助钢索18拉动导向套5，使撒网装置下滑更顺畅。

在使用本发明时，通过控制器控制电路使各个电磁继电器通电；然后把各个金属块分别粘附在各个电磁继电器上，导向杆的末端设置在船身的外部；通过撒网器收卷装置对第一钢索收卷，使整个撒网装置输送到海面上；电机启动，使转盘转动，渔网随转盘转动，使渔网撒开，然后再次通过控制器控制电路，使电磁继电器断电；渔网由于重力作用，自由下落进行捕鱼；撒网过程全自动，降低劳动强度，而且撒网面积增大，有效地保证捕捞质量；撒网时收网钢索的放出的长度与保证捕鱼过程顺利进行，撒网完毕后，通过渔网收放装置收卷收网钢索，把渔网拉出水面。

以上所述仅是本发明的较佳实施方式，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本发明专利申请范围内。
