一种菌菇采收装置的制作方法

本发明涉及菇类种植技术领域，尤其是一种能快速采摘菌菇的采收装置。

背景技术：

食用菌营养价值高，经济便宜，已成为当今人们日常生活中必不可少的菜肴之一。众所周知，目前市场上大部分的菌菇是通过人工栽培的，菌菇需要在阴暗潮湿的坏境中生长，而目前为了有效地利用菇房的空间，提高菇房单位面积的产量，通常在菇房内将菇床与菇床叠放在一起以利用高度上的空间，然而等到菌菇长成需要采收时，由于菌菇生长迅速，需要在长到合适大小时快速采收，大量的菌菇同时成熟，人工来不及采摘，大量的菌菇采摘耗时耗力，万一错过最佳采收期则会影响菌菇品质。因此，有必要设计一款操作方便且可快速采摘的菌菇采收装置。

技术实现要素：

针对上述存在的技术问题，本发明的目的是：提出了一种操作方便且可快速采摘的菌菇采收装置。

本发明的技术解决方案是这样实现的：一种菌菇采收装置,包括采收刃、推板、支撑架和动力机构；所述支撑架上设置有安装板，用于将支撑架安装到待采收的菌菇架旁；所述采收刃和推板可滑动连接在支撑架上，且采收刃和推板在所述支撑架上的高度可调节；所述动力机构包括第一电机和第二电机，所述第一电机控制滚轮的转动，所述第一电机控制采收刃前后水平运动，所述第二电机控制推板前后水平运动。

优选的，所述支撑架上设置有滚轮，所述采收刃后侧连接有滑杆；所述滑杆设置在滚轮上且啮合传动，所述第一电机控制滚轮转动带动滑杆前后水平运动，最终控制采收刃前后水平运动。

优选的，所述滚轮和滑杆有两对，对称设置在采收刃的两端端部后侧。

优选的，所述采收刃可拆卸连接在滑杆的前端部；所述滑杆的后端设置有限位块。

优选的，所述滚轮之间的间距可调节，用于配合不同宽度尺寸的采收刃。

优选的，所述推板的宽度可调节。

由于上述技术方案的运用，本发明与现有技术相比具有下列优点：

本发明的菌菇采收装置，其结构简单，设计合理，当菌菇成批成熟时，将该采收装置安装到菌菇架上，调整高度，选择宽度合适的采收刃，通过电机控制采收刃和推板运行可实现快速高效的采摘，有效的降低了工人的劳动强度，提高了工作效率。

附图说明

下面结合附图对本发明技术方案作进一步说明：

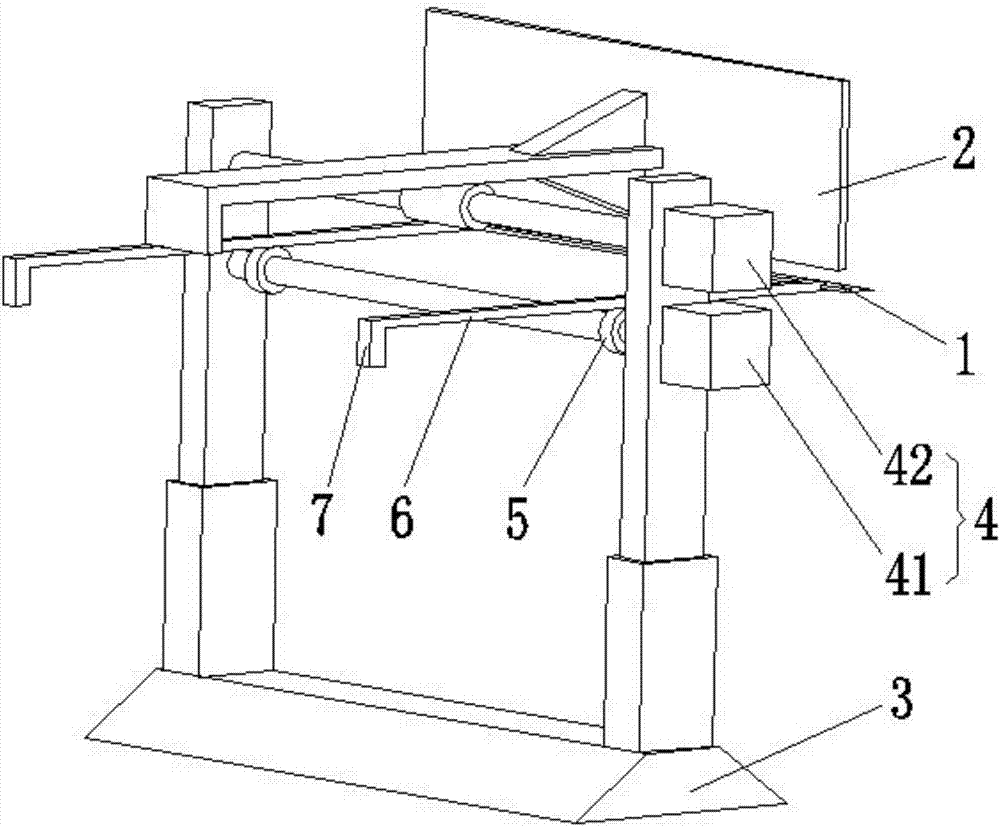

附图1是本发明的结构示意图；

附图2是本发明的另一角度的结构示意图；

附图3是本发明安装到栽培架上时的结构示意图。

其中：1、采收刃；2、推板；3、支撑架；4、动力机构；41、第一电机；42、第二电机；5、滚轮；6、滑杆；7、限位块。

具体实施方式

下面结合附图来说明本发明。

本发明的一种菌菇采收装置,参考图1~3所示，包括包括采收刃1、推板2、支撑架3和动力机构4；所述支撑架3上设置有安装板，用于将支撑架3安装到待采收的菌菇架旁；所述采收刃1和推板2可滑动连接在支撑架3上，且采收刃1和推板2在所述支撑架3上的高度可调节；所述动力机构4包括第一电机41和第二电机42，所述第一电机41控制滚轮5的转动，所述第一电机41控制采收刃1前后水平运动，所述第二电机42控制推板2前后水平运动；所述支撑架3上设置有滚轮5，所述采收刃1后侧连接有滑杆6；所述滑杆6设置在滚轮5上且啮合传动，所述第一电机41控制滚轮5转动带动滑杆6前后水平运动，最终控制采收刃1前后水平运动。

进一步的说明，所述滚轮5和滑杆6有两对，对称设置在采收刃1的两端端部后侧，两端控制使得采收刃1在运行时更好的保持水平稳定状态。

进一步的说明，所述采收刃1可拆卸连接在滑杆6的前端部，当采收刃41使用磨损后以便更换新的采收刃；所述滑杆6的后端设置有限位块7，有效防止滑竿运行过位。

进一步的说明，所述滚轮5之间的间距可调节，用于配合不同宽度尺寸的采收刃1，相应的，所述推板2的宽度也可调节，用于适配宽度不同的菌菇架。

本发明的菌菇采收装置，其工作原理是：通过安装板将该采收装置设置在待采收的栽培架后侧，调整高度，选择宽度合适的采收刃，启动第一电机41控制采收刃1向前运行快速的将菌菇从根部上方切断，当采收刃1切断整层菌菇后，启动第二电机42控制推板2向前运行将已被切断的菌菇向下推落，此时需要在下方准备一个收集框用来收集掉落的菌菇，当然如果在下方设置一条输送带就更好，其输送带的运行方向与采收刃1采收时的运行方向相同，方便将掉落的菌菇快速的运送到下一工序处，以免在栽培架下方堆积过多，等全部的菌菇推落后，推板2和采收刃1向后退回起始点。

上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本发明的内容并加以实施，并不能以此限制本发明的保护范围，凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。

技术特征：

技术总结
本发明公开了一种菌菇采收装置,包括采收刃、推板、支撑架和动力机构；所述支撑架上设置有安装板，用于将支撑架安装到待采收的菌菇架旁；所述采收刃和推板可滑动连接在支撑架上，且采收刃和推板在所述支撑架上的高度可调节；所述动力机构包括第一电机和第二电机，所述第一电机控制滚轮的转动，所述第一电机控制采收刃前后水平运动，所述第二电机控制推板前后水平运动。本发明的菌菇采收装置，其设计合理，利用电机控制采收刃和推块运行，可快速的进行菌菇采收，降低了工人的劳动强度，提高了工作效率。

技术研发人员：顾林男
受保护的技术使用者：苏州市经纬农产品有限公司
技术研发日：2017.04.28
技术公布日：2017.07.25
