一种微耕机的耕刀机构的制作方法

本发明涉及微耕机技术领域，尤其涉及一种微耕机的耕刀机构。

背景技术：

微耕机以小型柴油机或汽油机为动力，具有重量轻，体积小，结构简单等特点。微耕机广泛适用于平原、山区、丘陵的旱地、水田、果园等。微耕机可以在田间自由行使，便于用户使用和存放，省去了大型农用机械无法进入山区田块的烦恼，是替代牛耕的最佳选择。微耕机在工作过程中，会从耕刀处飞出泥土和沙石能异物，对人体造成伤害，虽然现在的微耕机都设有防护装置，但都只能防护在耕刀径向方向上溅出的异物，而不能防护在轴向方向上溅出的泥土和沙石；且目前的微耕机刀片都焊死在旋转轴上，当刀片磨损或损坏后更换麻烦，且成本高。

为此我们提出了一种微耕机的耕刀机构，用来解决上述问题。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种微耕机的耕刀机构。

为了实现上述目的，本发明采用了如下技术方案：

一种微耕机的耕刀机构，包括转动轴，所述转动轴上固定套接有套管，所述套管上等间距设有多个固定盘，所述固定盘均固定套接在套管上，所述固定盘为矩形结构，所述固定盘的四角均设有刀片，所述刀片的侧壁上倾斜设有突刺，所述刀片的末端均设有延伸块，所述延伸块通过固定件可拆卸安装在固定盘上，相邻的两个刀片之间通过连接杆连接，所述刀片上设有与连接杆相对应的限位槽，所述连接杆的两端分别位于两个限位槽内，且连接杆的两端均设有将其固定在限位槽内的锁紧装置，所述套管的两端均固定套接有挡板，所述挡板相对的一侧均设有防护块。

优选地，所述防护块与挡板为一体成型。

优选地，所述防护块为锥形结构。

优选地，所述锁紧装置为锁紧螺钉。

优选地，所述突刺与刀片之间形成的角度为度。

优选地，所述连接杆采用钢板制成。

本发明结构简单，操作方便，连接杆的设置提高相邻两个刀片的稳定性，保证刀片在工作时不会发生偏向，防护块的设置能防止泥土、沙石等从耕刀轴向飞出，刀片安装稳固，且拆卸方便，突刺的设置提高了工作效率，适合推广。

附图说明

图1为本发明提出的一种微耕机的耕刀机构的结构示意图；

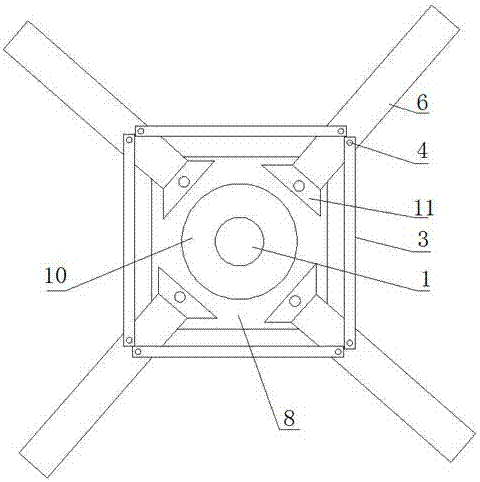

图2为图1中a-a向剖面图。

图中：1转动轴、2防护块、3连接杆、4锁紧装置、5限位槽、6刀片、7突刺、8固定盘、9挡板、10套管、11延伸块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种微耕机的耕刀机构，包括转动轴1，转动轴1上固定套接有套管10，套管10上等间距设有多个固定盘8，固定盘8均固定套接在套管10上，固定盘8为矩形结构，固定盘8的四角均设有刀片6，刀片6的侧壁上倾斜设有突刺7，突刺7的设置提高了工作效率，刀片6的末端均设有延伸块11，延伸块11通过固定件可拆卸安装在固定盘8上，相邻的两个刀片6之间通过连接杆3连接，连接杆3的设置提高相邻两个刀片6的稳定性，保证刀片6在工作时不会发生偏向，刀片6上设有与连接杆3相对应的限位槽5，连接杆3的两端分别位于两个限位槽内5，且连接杆3的两端均设有将其固定在限位槽5内的锁紧装置4，刀片6安装稳固，且拆卸方便，套管10的两端均固定套接有挡板9，挡板9相对的一侧均设有防护块2，防护块2的设置能防止泥土、沙石等从耕刀轴向飞出。

本发明中，防护块2与挡板9为一体成型。防护块2为锥形结构，防护块2的斜面可以使沙石滑出，避免硬性碰撞。锁紧装置4为锁紧螺钉。突刺7与刀片6之间形成的角度为30度，提高了工作效率。连接杆3采用钢板制成。

本发明中，连接杆3的设置提高相邻两个刀片6的稳定性，保证刀片6在工作时不会发生偏向，防护块2的设置能防止泥土、沙石等从耕刀轴向飞出，刀片6安装稳固，且拆卸方便，突刺7的设置提高了工作效率，适合推广。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种微耕机的耕刀机构，包括转动轴，所述转动轴上固定套接有套管，所述套管上等间距设有多个固定盘，所述固定盘均固定套接在套管上，所述固定盘为矩形结构，所述固定盘的四角均设有刀片，所述刀片的侧壁上倾斜设有突刺，所述刀片的末端均设有延伸块，所述延伸块通过固定件可拆卸安装在固定盘上，相邻的两个刀片之间通过连接杆连接，所述刀片上设有与连接杆相对应的限位槽。本发明结构简单，操作方便，连接杆的设置提高相邻两个刀片的稳定性，保证刀片在工作时不会发生偏向，防护块的设置能防止泥土、沙石等从耕刀轴向飞出，刀片安装稳固，且拆卸方便，突刺的设置提高了工作效率，适合推广。

技术研发人员：段和平;刘湘慧
受保护的技术使用者：耒阳市丰收蔡伦机械有限公司
技术研发日：2017.05.04
技术公布日：2017.07.25
