一种运用于大葱移栽机上的侧轮辅助机构的制作方法

本发明属于农机设备领域，具体涉及一种运用于大葱移栽机上的侧轮辅助机构。

背景技术：

当前，由于当前市场农业机械复杂，导致农业机械辅助侧轮不能根据地形的间距任意调节侧轮的伸缩长度，现有的侧轮基本通过螺丝来改变或固定伸缩长度，每次改变长度较麻烦，且长度变化范围大小，并且不能在作业状态中调节。有鉴于此，

本技术：
人提供一种运用于大葱移栽机上的侧轮辅助机构，本案由此产生。

技术实现要素：

本发明的目的在于提供一种运用于大葱移栽机上的侧轮辅助机构，以实现农业机械辅助侧轮的长度能自由调节。

为实现上述目的，本发明具体提供的技术方案为：一种运用于大葱移栽机上的侧轮辅助机构，包括能左右位移的车轴，车轴的一端固定有侧轮结构，车轴的下缘设置有齿条，齿条上啮合有传动结构；该传动结构包括与齿条啮合的齿轮，与齿轮固连的传动轴，及连接于传动轴一端的摇柄。

进一步，所述侧轮结构包括连接轴、侧轮及活动连接于连接轴的伸缩轴；其中，侧轮与连接轴之间通过虚位器连接。

本发明有益效果：本发明通过车轴的下缘设置有齿条，齿条上啮合有传动结构，该传动结构包括与齿条啮合的齿轮，与齿轮固连的传动轴，及连接于传动轴一端的摇柄，使得伸缩长度可任意改变，且结构简单，操作方便，机器作业时无需停止机器亦可操作。

附图说明

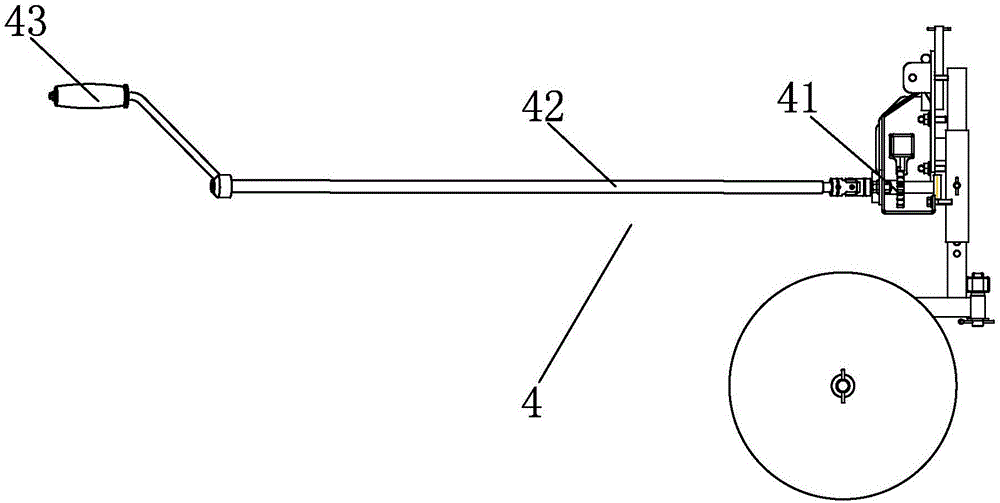

图1为本发明结构示意图；图2为本发明另一角度结构示意图。

具体实施方式

如图1、2所示，本发明揭示的是一种运用于大葱移栽机上的侧轮辅助机构，包括能左右位移的车轴1，车轴1的一端固定有侧轮结构2，车轴1的下缘设置有齿条3，齿条3上啮合有传动结构4；该传动结构4包括与齿条3啮合的齿轮41，与齿轮41固连的传动轴42，及连接于传动轴42一端的摇柄43。

所述侧轮结构2包括连接轴21、侧轮22及活动连接于连接轴21的伸缩轴23；其中，侧轮22与连接轴21之间通过虚位器24连接。

所述虚位器24固定处宽松配合，使得侧轮可以随着地形的左右不平左右摇晃，来适应地垄的不平整。

通过摇柄43转动传动轴42，带动齿轮41沿着齿条3位移，从而来调节其左右长度，在机器运转过程中可以不停止作业来任意改变侧轮的伸缩长度，其中，摇动摇柄43顺时针转动为缩短，逆时针转动为伸长距离。

技术特征：

技术总结
本发明属于农机设备领域，具体涉及一种运用于大葱移栽机上的侧轮辅助机构，包括能左右位移的车轴，车轴的一端固定有侧轮结构，车轴的下缘设置有齿条，齿条上啮合有传动结构；该传动结构包括与齿条啮合的齿轮，与齿轮固连的传动轴，及连接于传动轴一端的摇柄。本发明使得伸缩长度可任意改变，且结构简单，操作方便，机器作业时无需停止机器亦可操作。
