一种园林种植浇灌装置的制作方法

本实用新型涉及园林技术领域，具体涉及一种园林种植浇灌装置。

背景技术：

随着园林学科的发展，还包括森林公园、广场、街道、风景名胜区、自然保护区或国家公园的游览区以及休养胜地，园林中有各式各样的花草树木，花草树木需要定期的进行浇灌，目前大面积的花草树木浇灌都是采用大型的浇灌装置，使用汽车驱动，但是这只适合用于大面积的浇灌，如果小面积的花草需要浇灌时使用大型的浇灌装置很不方便，目前现有的额小型的浇灌喷洒装置结构比较简单，耗费人工比较大，实用性不强；此外，现有的浇灌水来源一般均为自来水，自来水损耗较严重。

技术实现要素：

本实用新型的目的在于提供一种园林种植浇灌装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种园林种植浇灌装置，包括蓄水箱和处理箱，所述蓄水箱内布置有拦截滤网，所述蓄水箱底部通过第一管道与处理箱相连通，所述第一管道上布置有第一泵体；所述处理箱内设有转轴，转轴顶端与位于处理箱上侧的电机输出轴固定连接，转轴上从上至下依次布置有第一安装杆、第二安装杆和第三安装杆，第一安装杆、第二安装杆和第三安装杆上均匀布置有有若干搅拌杆；所述处理箱内设有第二管道，第二管道与位于处理箱外侧的浇灌管道相连通，第二管道上设有第二泵体，所述浇灌管道包括管道本体，管道本体外部设有防锈层，管道本体内部设有过滤筛网层，防锈层和管道本体上设有贯穿的喷水孔。

作为本实用新型进一步的方案：所述蓄水箱顶端设有接水斗。

作为本实用新型再进一步的方案：所述处理箱顶部设有开口。

作为本实用新型再进一步的方案：所述第一安装杆向下倾斜设置，第二安装杆水平设置，第三安装杆向上倾斜设置。

作为本实用新型再进一步的方案：所述第一安装杆和第三安装杆与水平方向的夹角均为30°。

本实用新型的有益效果是能够实现雨水与肥料和药水的充分混合，在灌溉实现了施肥和除虫工作，有效提高了工作效率；防锈层可以延缓浇灌管道的腐烂，有效提高了浇灌管道的使用寿命，过滤筛网层可以防止喷水孔被堵塞，提高使用效果。

附图说明

图1为本实用新型的结构示意图；

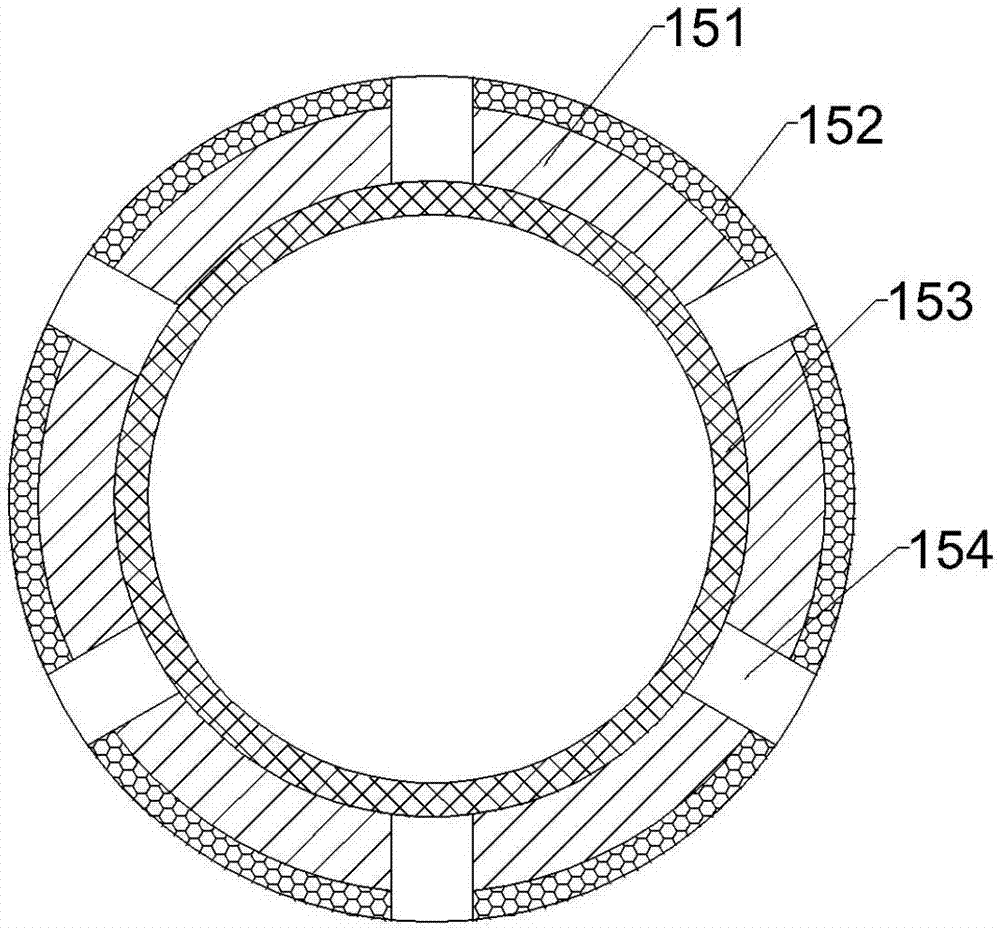

图2为本实用新型图1中的A-A向剖视图。

图中：1-接水斗、2-拦截滤网、3-蓄水箱、4-第一泵体、5-第一管道、6-开口、7-电机、8-第一安装杆、9-第二安装杆、10-第三安装杆、11-处理箱、12-转轴、13-第二管道、14-第二泵体、15-浇灌管道、16-搅拌杆、151-管道本体、152-防锈层、153-过滤筛网层、154-喷水孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型实施例中，一种园林种植浇灌装置，包括蓄水箱3和处理箱11，所述蓄水箱3内布置有拦截滤网2，所述蓄水箱3底部通过第一管道5与处理箱11相连通，所述第一管道5上布置有第一泵体4，在下雨时，雨水进入到蓄水箱3内部，拦截滤网2对树叶等杂质进行过滤处理；雨水在第一泵体4的工作下进入到处理箱11内部；

所述处理箱11内设有转轴12，转轴12顶端与位于处理箱11上侧的电机7输出轴固定连接，转轴12上从上至下依次布置有第一安装杆8、第二安装杆9和第三安装杆10，第一安装杆8、第二安装杆9和第三安装杆10上均匀布置有有若干搅拌杆16，所述处理箱11顶部设有开口6，将药水以及肥料通过开口6加入到处理箱11内部，启动电机7，电机7带动转轴12转动，转轴12带动第一安装杆8、第二安装杆9和第三安装杆10转动，第一安装杆8、第二安装杆9和第三安装杆10上的搅拌杆16对雨水、药水和肥料进行搅动，混合效果好；

所述处理箱11内设有第二管道13，第二管道13与位于处理箱11外侧的浇灌管道15相连通，第二管道15上设有第二泵体14，所述浇灌管道15包括管道本体151，管道本体151外部设有防锈层152，管道本体151内部设有过滤筛网层153，防锈层152和管道本体151上设有贯穿的喷水孔154，混合好后的雨水在第二泵体14的作用下被泵出进入到浇灌管道15内，防锈层152可以延缓浇灌管道15的腐烂，有效提高了浇灌管道15的使用寿命，过滤筛网层153可以防止喷水孔154被堵塞，提高使用效果。

所述蓄水箱3顶端设有接水斗1，提高了接水量。

所述第一安装杆8向下倾斜设置，第二安装杆9水平设置，第三安装杆10向上倾斜设置，在搅拌时，第一安装杆8将上部雨水向下压，第三安装杆10将底部雨水向上推动，第二安装杆9在中部进行搅拌处理，其混合效果更佳。

所述第一安装杆8和第三安装杆10与水平方向的夹角均为30°。

本实用新型的工作原理是：在下雨时，雨水进入到蓄水箱3内部，拦截滤网2对树叶等杂质进行过滤处理；雨水在第一泵体4的工作下进入到处理箱11内部；将药水以及肥料通过开口6加入到处理箱11内部，启动电机7，电机7带动转轴12转动，转轴12带动第一安装杆8、第二安装杆9和第三安装杆10转动，第一安装杆8、第二安装杆9和第三安装杆10上的搅拌杆16对雨水、药水和肥料进行搅动，混合效果好；在搅拌时，第一安装杆8将上部雨水向下压，第三安装杆10将底部雨水向上推动，第二安装杆9在中部进行搅拌处理，其混合效果更佳；混合好后的雨水在第二泵体14的作用下被泵出进入到浇灌管道15内，防锈层152可以延缓浇灌管道15的腐烂，有效提高了浇灌管道15的使用寿命，过滤筛网层153可以防止喷水孔154被堵塞，提高使用效果。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
