驱动切刀式免耕播种机专用开沟器的制作方法

本实用新型涉及一种农业机械，具体说是一种免耕播种机专用开沟器。

背景技术：

免耕播种技术，是一项农业保护性耕作制度，也是当前农业大力推广的农机化实用技术。由于免耕播种不需要播前整地，加之有大量还田的秸秆覆盖在地表面，传统播种机开沟器不能正常作业，而目前国内外免耕播种机普遍采用被动圆盘借助机身重力及土壤支撑作用，将覆盖在耕地表面的植被及收获后的秸秆切开，以便于后续播种施肥开沟作业。免耕播种机核心部件是开沟器，圆盘开沟器具有一定的压力才能保证正常进行。往往由于机身自重不够，采用机架加注混凝土等配重的办法，致使播种机重量过大。其缺点：一是与拖拉机不能三点悬挂，只能牵引作业，不适合小地块作业，灵活性、适应性差；二是加大了播种机安装使用维护运输难度及成本；三是作业时增加了对土壤压实度，破坏土壤结构；四是，切草功能有限，效果还不够理想，还不能全面的满足当下农业生产需要。因此，设计一种用于免耕作业专用开沟装置，为各种播种机单体配套，可以实现免耕机械播种作业。

技术实现要素：

本实用新型的目的在于提供一种驱动切刀式免耕播种机专用开沟器，它可解决现有免耕播种机重量过大、切草质量效果不佳的问题，与普通播种机单体配套使用即可实现免耕播种。

本实用新型的技术方案如下：

一种驱动切刀式免耕播种机专用开沟器，由动力机构、变速机构、驱动切刀装置、开沟定刀、地轮及机架构成；由上述的动力机构经变速机构连两边的驱动轴，两边的驱动轴各装2～4个驱动切刀装置，每个驱动切刀装置旁设一开沟定刀，所述开沟定刀是位置与驱动切刀贴合在一起的单翼开沟铲，上述单翼开沟铲经铲柱连在机架上，上述的驱动切刀装置后设遮土罩；上述机架后连地轮。

上述的驱动切刀装置是驱动旋转刀式的或锯齿式的或缺口式的或光盘或波纹盘式的。

上述的单翼开沟铲的铲柱上带有施肥管，本装置机架上设施肥箱。

本实用新型的优点在于：1、采用本技术，不仅改善了当下免耕播种机切草性能，同时普通播种机配备该装置，即可变成免耕播种机。2、本装置变传统被动切割为主动旋转剪切切割，变土壤支撑作物切割，为同时增加定刀单翼铲支撑(开沟铲将植被秸秆搂起)切割。大大降低免耕播种机重量，改善了切草性能，适应性强，应用广泛，配套不受拖拉机型限制，作业不受土地规模大小限制，配套动力降低，作业成本下降。

附图说明

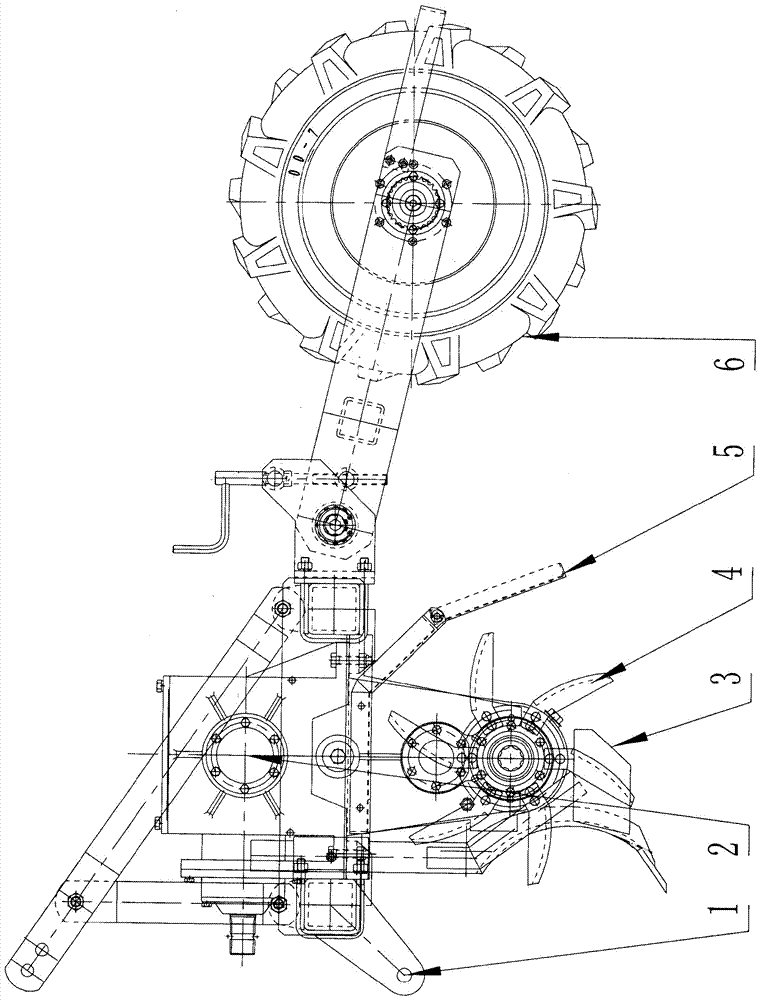

图1是本实用新型实施例整体结构示意图；

图2是图1的左视图；

图3是本实用新型实施例驱动切刀与单翼开沟铲结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步说明。

图1～3 中，1、机架；2、锥齿轮传动箱；3.单翼开沟铲；4、驱动切刀装置；5、遮土罩；6、地轮；7、驱动轴；8、铲柱；9、施肥管；10、地表面。

由图1～3可以看到，本驱动切刀式免耕播种机专用开沟器，由拖拉机作为动力源，拖拉机三点悬挂带有地轮6的机架1，拖拉机的动力输出轴与锥齿轮传动箱2的传动机构连接，经变速、换向后连两边的驱动轴7，两边的驱动轴各装2个驱动切刀装置4，每个驱动切刀装置旁设一开沟定刀，上述的驱动切刀装置是驱动轴所连的旋转切刀，它作为动刀，所述开沟定刀是位置与旋转切刀贴合在一起的单翼开沟铲3，上述单翼开沟铲经铲柱8连在机架上，上述铲柱8上连接施肥管9，施肥管的下端接近上述单翼开沟铲的翼板，本装置机架1上设施肥箱。上述的旋转切刀后设遮土罩5。

工作原理：驱动轴7将旋转动力传递给驱动切刀装置4，随着机具前进，单翼开沟铲3入土并把秸秆拢起，驱动切刀旋转与单翼开沟铲相互作用，产生剪切动作，在未耕整的土地上，将覆盖在地表面10及表面以下100mm内秸秆覆盖物，剪切分离，形成一个无植被覆盖缠绕的窄沟槽，为后续施肥播种创造条件，使普通播种机达到免耕播种机效果。

本开沟器，通过地轮6限制本开沟器深度，且深度可调；同时也可调整单翼开沟铲3与驱动切刀4的位置关系，来适应不同土壤、地表秸秆状况和不同的耕作制度下的耕地情况。切草效果好，作业可靠，适应性强，调整使用方便。
