树木根系保护装置的制作方法

本发明涉及林业科学领域。

背景技术：

树木的根系非常重要，其是树木生存和生长的重要组成，其用于吸收土壤中水分，供给植物生长发育的养分。

但是，由于树木的根系都位于地表以下，因此在施工、移植等场合，极易破坏树木的主根系，导致树木的死亡。

技术实现要素：

本发明是为了目前无法对树木的根系进行保护的问题，从而提供一种树木根系保护装置。

第一种方案：树木根系保护装置，它包括M个保护段1，M为正整数；每个保护段 1均为一段弧型结构，M组保护段1围合组成一个圆环型结构；

每个保护段1均包括一号隔板10和二号隔板11，所述一号隔板10和二号隔板11均水平设置，且将保护段1隔离成三个独立的空间，从上至下依次命名为蓄水层6、沙石层 7和营养层8；

一号隔板10、二号隔板11、保护段1的上表面和下表面均开有N个通孔；N为正整数；且一号隔板10上通孔的孔径小于二号隔板、保护段1的上表面和下表面上通孔的孔径；

蓄水层6、沙石层7和营养层8均为空腔结构；所述沙石层7内部装满沙石，用于对蓄水层6流入的水进行过滤；营养层8中装入颗粒式固体药块；

每个保护段1上对应营养层8的位置开有装药窗口，所述装药窗口上安装有上开启的封闭门，所述封闭门用于将装药窗口封闭。

第二种树木根系保护装置，它包括M个保护段1，M为正整数；每个保护段1均为一段弧型结构，M组保护段1围合组成一个圆环型结构；

每个保护段1均包括一号隔板10、二号隔板11和三号隔板12，所述一号隔板10、二号隔板11和三号隔板12均水平设置，且将保护段1隔离成四个独立的空间，从上至下依次命名为蓄水层6、沙石层7、营养层8和传感器层9；

一号隔板10、二号隔板11、三号隔板12、保护段1的上表面和下表面均匀开有N个通孔；N为正整数；且一号隔板10上通孔的孔径小于二号隔板、三号隔板12、保护段1 的上表面和下表面上通孔的孔径；

蓄水层6、沙石层7、营养层8和传感器层9均为空腔结构；所述沙石层7内部装满沙石，用于对蓄水层6流入的水进行过滤；营养层8中装入颗粒式固体药块；传感器层9 内部用于装入传感器组，所述传感器组包括温度传感器和水势传感器；

每个保护段1上对应营养层8的位置开有装药窗口，所述装药窗口上安装有上开启的封闭门，所述封闭门用于将装药窗口封闭；

每个保护段1上对应营养层8的位置开有接线孔，传感器组的接线端子经该接线孔伸出至保护段1的外部。

本发明在使用时，将多个保护段1进行组装，沿树木底部围成一个圆环，每个保护段可用橡胶或不锈钢制成。本发明通过这种方式，扩大了树木根部的面积，从而实现了对树木不可见的根系进行保护。

附图说明

图1是本发明的俯视结构示意图；

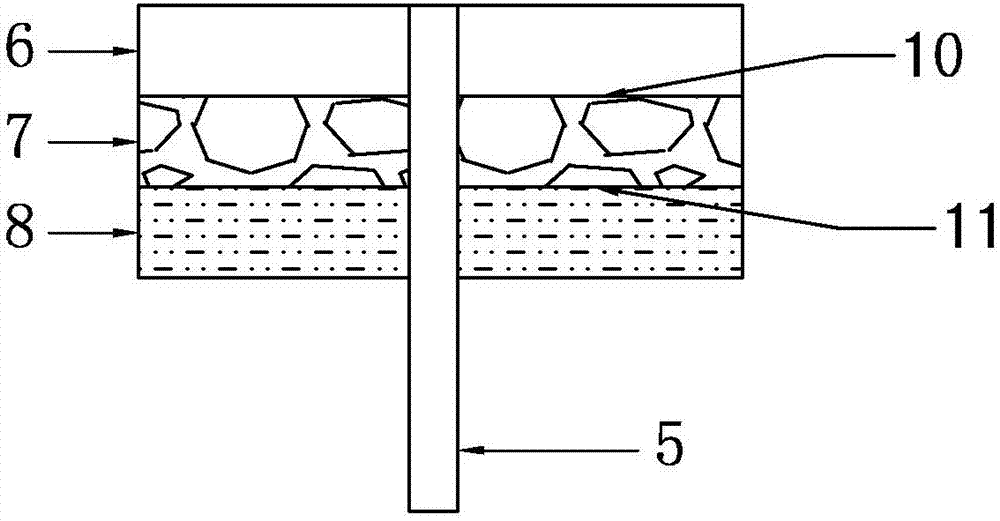

图2是具体实施方式一中，一个保护段1的分层结构示意图；

图3是具体实施方式四中，一个保护段1的分层结构示意图；

图4是一个保护段1的俯视结构示意图；

图5是一号隔板的俯视结构示意图；

具体实施方式

具体实施方式一、结合图1、图2、图4和图5说明本具体实施方式，树木根系保护装置，它包括M个保护段1，M为正整数；每个保护段1均为一段弧型结构，M组保护段1围合组成一个圆环型结构；

每个保护段1均包括一号隔板10和二号隔板11，所述一号隔板10和二号隔板11均水平设置，且将保护段1隔离成三个独立的空间，从上至下依次命名为蓄水层6、沙石层 7和营养层8；

一号隔板10、二号隔板11、保护段1的上表面和下表面均开有N个通孔；N为正整数；且一号隔板10上通孔的孔径小于二号隔板、保护段1的上表面和下表面上通孔的孔径；

蓄水层6、沙石层7和营养层8均为空腔结构；所述沙石层7内部装满沙石，用于对蓄水层6流入的水进行过滤；营养层8中装入颗粒式固体药块；

每个保护段1上对应营养层8的位置开有装药窗口，所述装药窗口上安装有上开启的封闭门，所述封闭门用于将装药窗口封闭。

本发明在使用时，将多个保护段1进行组装，沿树木底部围成一个圆环，每个保护段可用橡胶或不锈钢制成。本发明通过这种方式，扩大了树木根部的面积，从而实现了对树木不可见的根系进行保护。

本发明带有蓄水层，能够对地表渗入根系的水进行蓄积，以大孔进水、小孔出水的方式保持水分的长时间持续补给。

本发明带有沙石层7，能够对蓄水层渗入的水进行过滤，滤除部污染物；

本发明带有营养层8，内置颗粒式固体药块，用于在沙石层7渗入的水的作用下，逐渐将颗粒式固体药块溶解，形成营养液并渗入树木根部。

具体实施方式二、本具体实施方式与具体实施方式一所述的树木根系保护装置的区别在于，每个保护段1还包括一个补水管5，所述补水管5竖直贯穿保护段1，并插入土壤中。

本实施方式中，可以借助补管直接向树木根部补水。

具体实施方式三、本具体实施方式与具体实施方式二所述的树木根系保护装置的区别在于，补水管5的顶端与其所属的保护段1的顶面位于同一水平面上。

具体实施方式四、结合图1、图3、图4和图5树木根系保护装置，它包括M个保护段1，M为正整数；每个保护段1均为一段弧型结构，M组保护段1围合组成一个圆环型结构；

每个保护段1均包括一号隔板10、二号隔板11和三号隔板12，所述一号隔板10、二号隔板11和三号隔板12均水平设置，且将保护段1隔离成四个独立的空间，从上至下依次命名为蓄水层6、沙石层7、营养层8和传感器层9；

一号隔板10、二号隔板11、三号隔板12、保护段1的上表面和下表面均开有N个通孔；N为正整数；且一号隔板10上通孔的孔径小于二号隔板、三号隔板12、保护段1的上表面和下表面上通孔的孔径；

蓄水层6、沙石层7、营养层8和传感器层9均为空腔结构；所述沙石层7内部装满沙石，用于对蓄水层6流入的水进行过滤；营养层8中装入颗粒式固体药块；传感器层9 用于装入传感器组，所述传感器组包括温度传感器和水势传感器；

每个保护段1上对应营养层8的位置开有装药窗口，所述装药窗口上安装有上开启的封闭门，所述封闭门用于将装药窗口封闭；

每个保护段1上对应营养层8的位置开有接线孔，传感器组的接线端子经该接线孔伸出至保护段1的外部。

本发明在使用时，将多个保护段1进行组装，沿树木底部围成一个圆环，每个保护段可用橡胶或不锈钢制成。本发明通过这种方式，扩大了树木根部的面积，从而实现了对树木不可见的根系进行保护。

本发明带有蓄水层，能够对地表渗入根系的水进行蓄积，以大孔进水、小孔出水的方式保持水分的长时间持续补给。

本发明带有沙石层7，能够对蓄水层渗入的水进行过滤，滤除部污染物；

本发明带有营养层8，内置颗粒式固体药块，用于在沙石层7渗入的水的作用下，逐渐将颗粒式固体药块溶解，形成营养液并渗入树木根部。

本发明带有传感器层，所述传感器层用于装入传感器组，所述传感器组包括温度传感器和水势传感器，用于采集土壤的温度和水势。

具体实施方式五、本具体实施方式与具体实施方式四所述的树木根系保护装置的区别在于，每个保护段1还包括一个补水管5，所述补水管5竖直贯穿保护段1，并插入土壤中。

本实施方式中，可以借助补管直接向树木根部补水。

具体实施方式六、本具体实施方式与具体实施方式四或五所述的树木根系保护装置的区别在于，补水管5的顶端与其所属的保护段1的顶面位于同一水平面上。

具体实施方式七、本具体实施方式与具体实施方式六所述的树木根系保护装置的区别在于，每个保护段1还包括胶塞，所述胶塞用于将补水管5的顶端封闭。

本实施方式在浇水时，打开胶塞进入补水，补水完成后，将胶塞堵住补水管，防止污染水源进入根系中。
