一种双重驱鸟装置的制作方法

本实用新型设计一种驱鸟装置，尤其是一种双重驱鸟装置。

背景技术：

由于近年来自然生态环境的改变，鸟类数量逐步增多，鸟类找不到大树筑巢，就成了到输电线路“串门”的常客，有的甚至把巢筑到铁塔、电线杆上。鸟类筑巢的潮湿树枝枯藤、铁丝等易导电材料，容易造成线路短路；鸟类排放的大量粪便，会污染瓷瓶导致线路跳闸；鸟类钻进变压器空隙间易引起瞬间断电故障，这些都严重威胁着电网的安全运行，给电力部门和人们的生产生活带来了重大经济损失。

现有的智能驱鸟装置，造价高，而且维护不便，还会给鸟类造成永久性伤害。普通的驱鸟装置只有一组扇叶，驱鸟效果难以达到要求。

技术实现要素：

为了解决现有技术的不足，本实用新型提出了一种双重驱鸟装置。

本实用新型采用如下技术方案：

一种双重驱鸟装置，包括基座、第一转轴、第二转轴，第一转轴转动连接在基座一端，第二转轴连接在基座的另一端，所述第一转轴上连接有鳍扇，所述第二转轴上连接有多片对称设置的扇叶。

优选地，所述扇叶为半球形扇叶，扇叶内设有反光镜。

优选地，所述鳍扇上涂有用于增强反射效果的反光层。

优选地，所述基座一侧设有U型固定端，U型固定端的一侧设有紧固螺母。

一种双重驱鸟装置，包括基座、第一转轴、第二转轴，第一转轴转动连接在基座一端，第二转轴连接在基座的另一端，所述第一转轴上连接有鳍扇，所述第二转轴上连接有多片对称设置的扇叶；

所述基座上设有风力传感器，基座内设有电机驱动电路、马达，风力传感器连接马达驱动电路，马达驱动电路连接马达，马达通过传动装置分别连接第一转轴和第二转轴。

进一步地，所述扇叶为半球形扇叶，扇叶内设有反光镜。

进一步地，所述基座一侧设有U型固定端，U型固定端的一侧设有紧固螺母。

更进一步地，所述鳍扇上涂有用于增强反射效果的反光层。

采用如上技术方案取得的有益技术效果为：

第一转轴与第二转轴是独立的，彼此不影响，当风速足够时，吹动鳍扇和扇叶转动，达到驱鸟的效果。

鳍扇上设有用于增强反射效果的反光层，增大驱鸟效果。

当风速过小时，本驱鸟装置难以发挥作用，故增加驱动装置，使其适用条件更广。

附图说明

图1为一种双重驱鸟装置结构示意图。

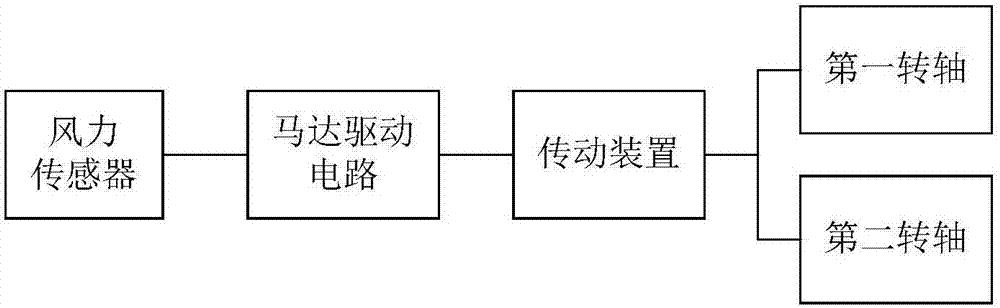

图2为实施例2的结构框图。

图中，1、第一转轴，2、鳍扇，3、基座，4、扇叶，5、第二转轴，6、反光镜，7、紧固螺母，8、U型固定端。

具体实施方式

结合附图1和2对本实用新型的具体实施方式做进一步说明：

实施例1：

一种双重驱鸟装置，具有上下两重驱鸟扇，其包括基座3、第一转轴1、第二转轴5，第一转轴1转动连接在基座3一端，第二转轴5转动连接在基座3的另一端，所述第一转轴1上连接有鳍扇2，鳍扇像鱼鳍一样的流线型设计，可以减小风的阻力。所述第二转轴5上连接有多片对称设置的扇叶4。

第一转轴与第二转轴是独立的，彼此不影响，当风速足够时，吹动鳍扇和扇叶转动。

扇叶4为半球形扇叶，扇叶4内设有反光镜6。鳍扇2上设有用于增强反射效果的反光层，增大驱鸟效果。

基座3一侧设有U型固定端8，U型固定端8的一侧设有紧固螺母7。双重驱鸟装置通过U型固定端安装在塔杆或者指定的驱鸟场所。

实施例2：

一种双重驱鸟装置，包括基座3、第一转轴1、第二转轴5，第一转轴1转动连接在基座3一端，第二转轴5转动连接在基座3的另一端，所述第一转轴1上连接有鳍扇2，所述第二转轴5上连接有多片对称设置的扇叶4。

当风速过小时，本驱鸟装置难以发挥作用，故增加驱动装置。基座3上设有风力传感器，基座3内设有电机驱动电路、马达，风力传感器连接马达驱动电路，马达驱动电路连接马达，马达通过传动装置分别连接第一转轴1和第二转轴5。基座内还设有可更换的供电电池，为驱动装置供电。传动装置可以正反转动，风力足够的时候，吹动鳍扇和扇叶转动，传动装置不会卡顿。

当风力传感器检测到风速太小时，通过马达驱动电路控制马达转动，带动第一转轴1和第二转轴5转动。马达驱动电路包括处理芯片，可将风力传感器的模拟信号转换成数字信号，并通过信号量的大小控制马达的启停。

扇叶4为半球形扇叶，扇叶4内设有反光镜6。鳍扇2上设有用于增强反射效果的反光层。

基座3一侧设有U型固定端8，U型固定端8的一侧设有紧固螺母7。双重驱鸟装置通过U型固定端安装在塔杆或者指定的驱鸟场所。

当然，以上说明仅仅为本实用新型的较佳实施例，本实用新型并不限于列举上述实施例，应当说明的是，任何熟悉本领域的技术人员在本说明书的指导下，所做出的所有等同替代、明显变形形式，均落在本说明书的实质范围之内，理应受到本实用新型的保护。
