一种新型菌菇架的制作方法

本实用新型属于农业生产设备技术领域，更具体地涉及一种新型菌菇架。

背景技术：

为了提高生产量人们采用工业化的方法生产食用菌，菇床架的使用成为了重中之重。目前菇床架的高度一般都比较高，给操作者带来了诸多不便，需借助梯子进行生产操作，此外，一般菇床架在其组装、拆卸以及上料过程中，也比较繁琐，不利于机械化、工厂化菌种栽培。

专利号为201520298976.1的国家实用新型专利公开了一种菇床架，很好的解决了以上问题，但是该菌菇架属于层架式栽培，空间利用率低，而且在出菇以后要进行二次接种，费时费力，而且增加了染菌的几率，影响了产品的产量。寻求一种空间利用率高、可方便二次出菇的新型菌菇架迫在眉睫。

技术实现要素：

为解决上述问题，克服现有技术的不足，本实用新型提供了一种空间利用率高、可方便二次出菇和降低染菌率的新型菌菇架，能够有效的解决空间利用率低、二次出菇需要重新接种和染菌率高的问题。

本实用新型解决上述技术问题的具体技术方案为：所述的新型菌菇架，包括架体、栽培杆和传动装置，沿架体的水平方向设有预设数量不同高度的栽培杆，其特征在于所述架体包括底座、支架、立柱和横梁，所述立柱包括左立柱和右立柱，所述的栽培杆通过轴承与立柱转动相连；所述的左立柱与底座焊接固定相连，右立柱底部设置有滑轮，底座的一侧设置有滑道，滑轮和滑道相配合；所述的传动装置包括电机、齿轮和链条，栽培杆左侧设置有齿轮，齿轮通过链条与电机相连，电机固定连接在底座上，所述栽培杆右侧设置有尖状结构，栽培杆内部设置成中空，栽培杆上设置有预设数量的栽培区，栽培区内设置有喷头，喷头末端设置有喷嘴，所述支架与底座铰接相连，支架上设置有与栽培杆相配合的固定槽。

进一步地，所述的底座上设置有凹槽，凹槽通过排污口与外界相连。

进一步地，所述的喷头设置成齿状或刺状。

进一步地，所述的右立柱外侧设置有把手。

进一步地，所述栽培杆通过管路与进液管道相连。

进一步地，所述横梁上设置有光源，光源依次间隔设置有加热光源、补光光源、杀菌光源。

进一步地，所述菌菇架至少设置有两组架体。

本实用新型的有益效果是：所述的沿架体的水平方向设有预设数量不同高度的栽培杆，大大提高了空间利用率，增加了空气的流通，提高了采光效果，提高了产量；所述的栽培杆右侧设置有尖状结构，右立柱底部设置有滑轮，方便菌棒的安装和穿刺；所述齿轮通过链条与电机相连，使菌棒匀速旋转，防止局部水分过高；所述的喷头设置成齿状或刺状，既防止旋转时空转，也可以进行无菌水和菌液的添加，避免了出菇以后要进行二次接种，提高了生产效率，降低了染菌几率；所述横梁上设置有光源，光源依次间隔设置有加热光源、补光光源、杀菌光源，充分保证了生产过程中的温度、光照和无菌度。

附图说明：

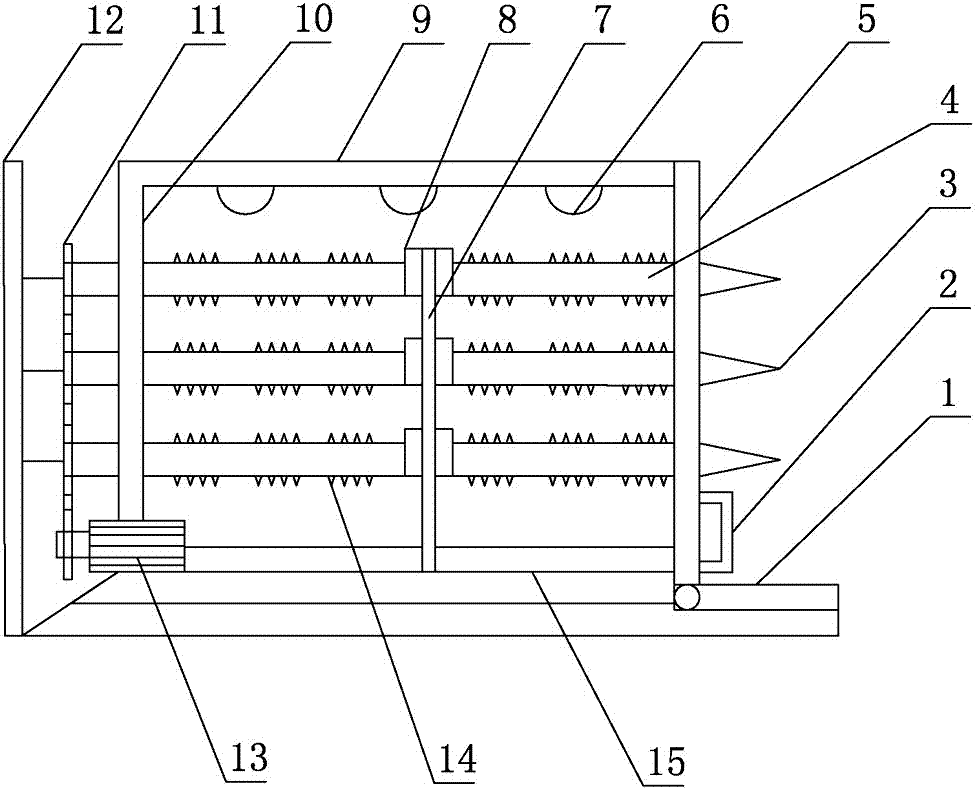

附图1是本实用新型主视结构示意图；

附图2是本实用新型侧视结构示意图；附图中：

1. 滑道、2. 把手、3. 尖状结构、4. 栽培杆、5. 右立柱、6. 光源、7. 支架、8. 固定槽、9. 横梁、10. 左立柱、11. 齿轮、12. 进液管道、13. 电机、14. 喷头、15. 底座、16. 凹槽、17. 链条。

具体实施方式：

为使本实用新型实施的目的、技术方案和优点更加清楚，现在将参考附图1和附图2更全面地描述。在对本实用新型的描述中，需要理解的是，术语“中心”、“上”、“下”、“左”、“右”、“后”、“左下”、“右上”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型保护范围的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“设置”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。本实用新型的具体实施方式：所述的新型菌菇架，包括架体、栽培杆4和传动装置，沿架体的水平方向设有预设数量不同高度的栽培杆4，其特征在于所述架体包括底座15、支架7、立柱和横梁9，所述立柱包括左立柱10和右立柱5，所述的栽培杆4通过轴承与立柱转动相连；所述的左立柱10与底座15焊接固定相连，右立柱5底部设置有滑轮，底座15的一侧设置有滑道1，滑轮和滑道1相配合；所述的传动装置包括电机13、齿轮11和链条17，栽培杆4左侧设置有齿轮11，齿轮11通过链条17与电机13相连，电机13固定连接在底座15上，所述栽培杆4右侧设置有尖状结构3，栽培杆4内部设置成中空，栽培杆4上设置有预设数量的栽培区，栽培区内设置有喷头14，喷头14末端设置有喷嘴，所述支架7与底座15铰接相连，支架7上设置有与栽培杆4相配合的固定槽8。

进一步地，所述的底座15上设置有凹槽16，凹槽16通过排污口与外界相连。

进一步地，所述的喷头14设置成齿状或刺状。

进一步地，所述的右立柱5外侧设置有把手2。

进一步地，所述栽培杆4通过管路与进液管道12相连。

进一步地，所述横梁9上设置有光源6，光源6依次间隔设置有加热光源、补光光源、杀菌光源。

进一步地，所述菌菇架至少设置有两组架体。

使用时，具体操作如下：

1.打开杀菌光源进行杀毒，将栽培杆4利用消毒液进行消毒；

2.将把手2向外拉，使栽培杆4与右立柱5分离，再将菌棒利用栽培杆4右侧的尖状结构3穿入，将支架7旋转，使固定槽8与栽培杆4分离，将菌棒置于栽培区内，将支架7旋转，使固定槽8与栽培杆4配合，将把手2向内推，使栽培杆4与轴承相配合；

3. 打开杀菌光源进行杀毒，通过进液管道12将菌液由喷头14接入；通过进液管道12将无菌水由喷头14喷入；进行温度、湿度和光度的控制，进行一次培养；

4. 待一次出菇以后，通过进液管道12将菌液由喷头14接入；通过进液管道12将无菌水由喷头14喷入；进行温度、湿度和光度的控制，进行二次培养。
