一种家禽养殖用饲料盛放槽的制作方法

本发明涉及家禽养殖技术领域，尤其涉及一种家禽养殖用饲料盛放槽。

背景技术

饲料槽，表面意思，即家禽饲料盛放用的器具，饲料槽是从古代农耕时代传承下来的器具之一，其基本制作材料为岩石，以大块青石居多，青石所造猪槽牢固而不易损坏，颇受欢迎，如今随着农业机械化时代的到来，饲料槽也随之改进成木槽，在家禽养殖厂里，需要使用大量的饲料盛放槽，但现有的盛放槽形状单一，位置固定且不能移动，当饲料盛放槽内的饲料使用完后，需要饲养员进入养殖圈内添加，增加了饲料的添加时间，也加大了饲养员的劳动强度，不能瞒着使用者的需求，为此我们提出一种家禽养殖用饲料盛放槽，以此来解决上述问题。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种家禽养殖用饲料盛放槽。

为了实现上述目的，本发明采用了如下技术方案：

一种家禽养殖用饲料盛放槽，包括底座，所述底座的顶部对称固定安装有两个支撑柱，两个支撑柱相互靠近的一侧均开设有滑槽，两个滑槽内均滑动安装有滑块，两个滑块均延伸至相对应的滑槽的外侧并焊接有同一个饲料槽，所述饲料槽的底部焊接有两个第一固定块，第一固定块的底部固定安装有第一转动块，第一转动块的两侧均开设有转动槽，所述底座的顶部焊接有两个第二固定块，第二固定块的顶部固定安装有第二转动块，第二转动块的两侧均开设有电机槽，两个电机槽的一侧内壁上均固定安装有驱动电机，两个驱动电机的输出轴上均固定连接有转动杆，两个转动杆分别远离相对应的驱动电机的一端均固定安装有齿轮，两个齿轮上均固定安装有折叠臂，两个折叠臂相互靠近的一侧均焊接有第三转动块，两个第三转动块分别转动安装在相对应的转动槽内。

优选的，两个折叠臂相互靠近的一侧均开设有齿轮槽，齿轮啮合于齿轮槽内。

优选的，两个折叠臂上均开设有多个转动口，转动口内均转动安装有转轴，相对应的两个转轴相互靠近的一侧焊接有同一个套管。

优选的，所述滑槽的一侧内壁上开设有卡扣槽，滑块远离饲料槽的一侧开设有限位槽，限位槽内滑动安装有限位块。

优选的，所述限位块的一端延伸至限位槽的外侧并于卡扣槽相适配，限位块的另一端焊接有弹簧的一端，弹簧的另一端焊接在限位槽的内壁上。

优选的，所述底座的底部四角位置均固定安装有脚轮。

与现有技术相比，本发明的有益效果是：

本发明中，通过底座、支撑柱、滑槽、滑块、饲料槽、第一固定块、第一转动块、转动槽、第二固定块、第二转动块、电机槽、驱动电机、转动杆、齿轮、折叠臂、齿轮槽、第三转动块、卡扣槽、限位槽、限位块和弹簧的相配合，启动驱动电机，带动折叠臂进行转动，从而带动饲料槽移动，当饲料槽移动到指定位置时，即可添加饲料。

本发明结构简单，操作方便，通过折叠臂的旋转折叠，带动饲料槽移动，卡扣槽和限位块的相配合，使得固定饲料槽的位置，大大减少了添料时间，增加了添料效率，也降低了饲养员的劳动强度，满足了使用者的需求。

附图说明

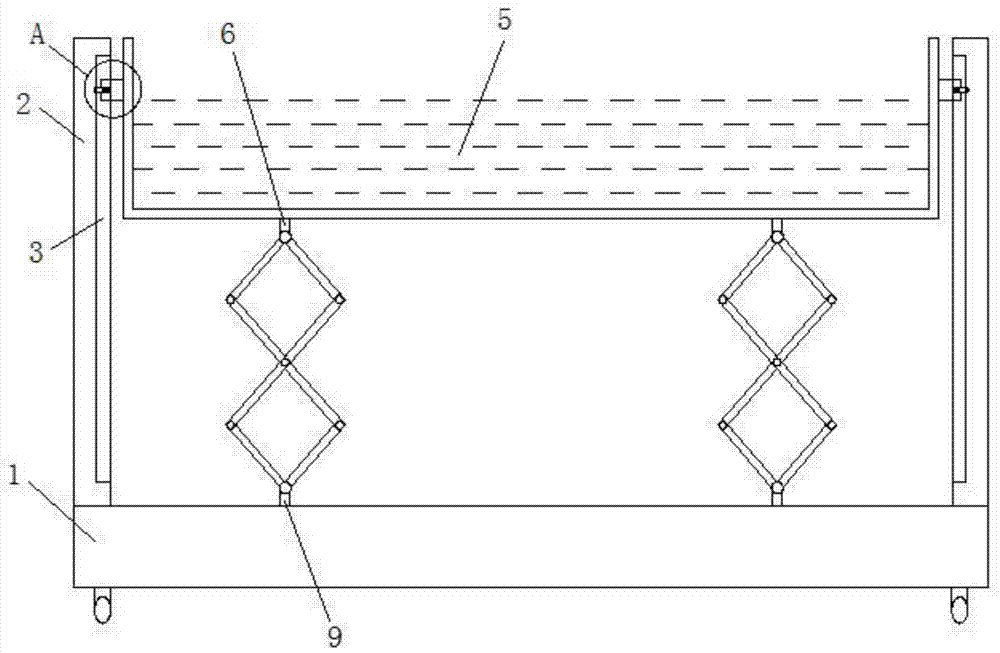

图1为本发明提出的一种家禽养殖用饲料盛放槽的主视结构示意图；

图2为本发明提出的一种家禽养殖用饲料盛放槽的侧视结构示意图；

图3为本发明提出的一种家禽养殖用饲料盛放槽的图1中a部分结构示意图；

图4为本发明提出的一种家禽养殖用饲料盛放槽的图3中b部分结构示意图；

图5为本发明提出的一种家禽养殖用饲料盛放槽的图3中c部分结构示意图。

图中：1底座、2支撑柱、3滑槽、4滑块、5饲料槽、6第一固定块、7第一转动块、8转动槽、9第二固定块、10第二转动块、11电机槽、12驱动电机、13转动杆、14齿轮、15折叠臂、16齿轮槽、17第三转动块、18卡扣槽、19限位槽、20限位块、21弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-5，一种家禽养殖用饲料盛放槽，包括底座1，底座1的顶部对称固定安装有两个支撑柱2，两个支撑柱2相互靠近的一侧均开设有滑槽3，两个滑槽3内均滑动安装有滑块4，两个滑块4均延伸至相对应的滑槽3的外侧并焊接有同一个饲料槽5，饲料槽5的底部焊接有两个第一固定块6，第一固定块6的底部固定安装有第一转动块7，第一转动块7的两侧均开设有转动槽8，底座1的顶部焊接有两个第二固定块9，第二固定块9的顶部固定安装有第二转动块10，第二转动块10的两侧均开设有电机槽11，两个电机槽11的一侧内壁上均固定安装有驱动电机12，两个驱动电机12的输出轴上均固定连接有转动杆13，两个转动杆13分别远离相对应的驱动电机12的一端均固定安装有齿轮14，两个齿轮14上均固定安装有折叠臂15，两个折叠臂15相互靠近的一侧均焊接有第三转动块17，两个第三转动块17分别转动安装在相对应的转动槽8内，本发明中，通过底座1、支撑柱2、滑槽3、滑块4、饲料槽5、第一固定块6、第一转动块7、转动槽8、第二固定块9、第二转动块10、电机槽11、驱动电机12、转动杆13、齿轮14、折叠臂15、齿轮槽16、第三转动块17、卡扣槽18、限位槽19、限位块20和弹簧21的相配合，启动驱动电机12，带动折叠臂15进行转动，从而带动饲料槽5移动，当饲料槽5移动到指定位置时，即可添加饲料，本发明结构简单，操作方便，通过折叠臂15的旋转折叠，带动饲料槽5移动，卡扣槽18和限位块20的相配合，使得固定饲料槽5的位置，大大减少了添料时间，增加了添料效率，也降低了饲养员的劳动强度，满足了使用者的需求。

本发明中，两个折叠臂15相互靠近的一侧均开设有齿轮槽16，齿轮14啮合于齿轮槽16内，两个折叠臂15上均开设有多个转动口，转动口内均转动安装有转轴，相对应的两个转轴相互靠近的一侧焊接有同一个套管，滑槽3的一侧内壁上开设有卡扣槽18，滑块4远离饲料槽5的一侧开设有限位槽19，限位槽19内滑动安装有限位块20，限位块20的一端延伸至限位槽19的外侧并于卡扣槽18相适配，限位块20的另一端焊接有弹簧21的一端，弹簧21的另一端焊接在限位槽19的内壁上，底座1的底部四角位置均固定安装有脚轮，本发明中，通过底座1、支撑柱2、滑槽3、滑块4、饲料槽5、第一固定块6、第一转动块7、转动槽8、第二固定块9、第二转动块10、电机槽11、驱动电机12、转动杆13、齿轮14、折叠臂15、齿轮槽16、第三转动块17、卡扣槽18、限位槽19、限位块20和弹簧21的相配合，启动驱动电机12，带动折叠臂15进行转动，从而带动饲料槽5移动，当饲料槽5移动到指定位置时，即可添加饲料，本发明结构简单，操作方便，通过折叠臂15的旋转折叠，带动饲料槽5移动，卡扣槽18和限位块20的相配合，使得固定饲料槽5的位置，大大减少了添料时间，增加了添料效率，也降低了饲养员的劳动强度，满足了使用者的需求。

工作原理：当需要添加饲料时，启动两个驱动电机12，驱动电机12带动转动杆13转动，使得转动杆13带动齿轮14转动，因为齿轮14与齿轮槽16啮合，所以齿轮14带动折叠臂15转动，因为折叠臂15上设有多个转轴，所以折叠臂15转动，带动第三转动块17在转动槽8内转动，同时，折叠臂15进行拉伸，使得折叠臂15带动饲料槽5移动，此时，饲料槽5两侧的滑块4在滑槽3内滑动，滑块4带动限位块20在滑槽3内滑动，当限位块20滑动到卡扣槽18位置时，因为弹簧21的弹性作用，使得弹簧21将限位块20弹入卡扣槽19内，使得固定饲料槽5的位置，即可对饲料槽5添料。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
