一种园林喷水装置的制作方法

本实用新型涉及灌溉领域，特别是一种园林喷水装置。

背景技术：

灌溉，即用水浇地。灌溉原则是灌溉量、灌溉次数和时间要根据药用植物需水特性、生育阶段、气候、土壤条件而定，要适时、适量，合理灌溉。其种类主要有播种前灌水、催苗灌水、生长期灌水及冬季灌水等。

目前，在现有技术中，在申请号为201711114345.X，名称为一种灌溉装置专利中，既可以灌溉水，又可以灌溉农药，但是，不能将水管隐藏减少暴晒的状况，不能同时对装置四周的园林进行浇水，不能节省浇水时间提高浇水的效率。

为了解决上述问题，能将水管隐藏减少暴晒的状况，增加水管的使用寿命，能同时对装置四周的园林进行浇水，节省浇水时间，提高浇水效率，因此，设计一种园林喷水装置很有必要。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种园林喷水装置。

实现上述目的本实用新型的技术方案为，一种园林喷水装置，包括水箱，所述水箱上表面左右两端均加工有一号圆槽，每个所述一号圆槽内均设有伸缩端向上的一号电动推杆，所述水箱上表面前后两端均加工有二号圆槽，每个所述二号圆槽内均设有伸缩端向上的二号电动推杆，每个所述一号电动推杆和二号电动推杆伸缩端共同连接有圆板，所述圆板内部为空腔结构，所述圆板下表面中心处加工有一号圆口，所述一号圆口内设有一号支管，所述一号支管上表面设有若干个二号支管，所述圆板外圆周面上且位于每个二号支管对应处均加工有二号圆口，每个所述二号支管均通过对应的二号圆口伸出圆板外，每个所述二号支管外侧表面均设有喷头，每个所述喷头内均设有电磁阀，所述水箱内设有水泵，所述水箱下表面中心处加工有凹槽，所述凹槽内设有蓄电池和单片机，所述蓄电池的输出端通过导线与单片机的输入端连接，所述单片机的输出端通过导线分别与每个一号电动推杆、每个二号电动推杆、每个电磁阀和水泵的输入端连接。

所述水泵上表面设有水管，所述水箱上表面中心处加工有通口，所述水管一端通过通口与一号支管连接。

所述凹槽处设有外壳。

所述水箱前表面设有开关，所述水箱前表面且位于开关右侧设有功能键，所述单片机的输出端通过导线分别与开关和功能键的输入端连接。

所述水箱下表面四角处均设有刹车脚轮。

所述水箱左侧表面设有把手。

利用本实用新型的技术方案制作的一种园林喷水装置，能将水管隐藏减少暴晒的状况，增加水管的使用寿命，能同时对装置四周的园林进行浇水，节省浇水时间，提高浇水效率。

附图说明

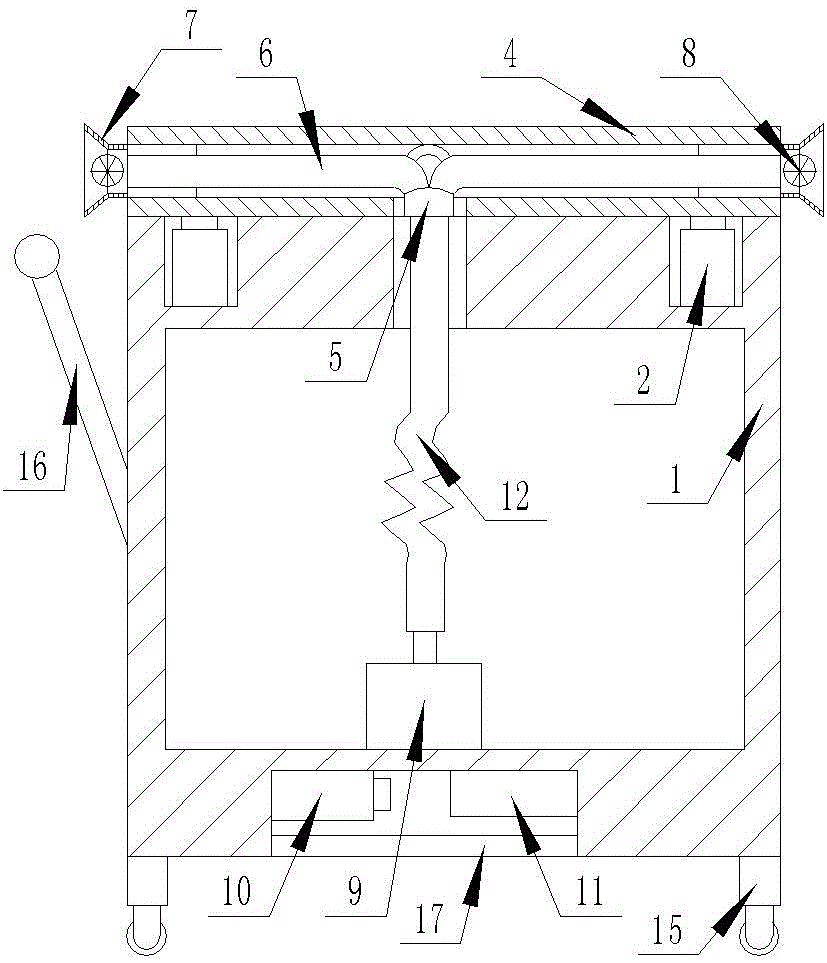

图1是本实用新型所述一种园林喷水装置的结构示意图；

图2是本实用新型所述一种园林喷水装置的展开时的主视图；

图3是本实用新型所述一种园林喷水装置的圆板4的俯视图；

图4是本实用新型所述一种园林喷水装置的展开时的左视图；

图中，1、水箱；2、一号电动推杆；3、二号电动推杆；4、圆板；5、一号支管；6、二号支管；7、喷头；8、电磁阀；9、水泵；10、蓄电池；11、单片机；12、水管；13、开关；14、功能键；15、刹车脚轮；16、把手；17、外壳。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-4所示，一种园林喷水装置，包括水箱1，所述水箱1上表面左右两端均加工有一号圆槽，每个所述一号圆槽内均设有伸缩端向上的一号电动推杆2，所述水箱1上表面前后两端均加工有二号圆槽，每个所述二号圆槽内均设有伸缩端向上的二号电动推杆3，每个所述一号电动推杆2和二号电动推杆3伸缩端共同连接有圆板4，所述圆板4内部为空腔结构，所述圆板4下表面中心处加工有一号圆口，所述一号圆口内设有一号支管5，所述一号支管5上表面设有若干个二号支管6，所述圆板4外圆周面上且位于每个二号支管6对应处均加工有二号圆口，每个所述二号支管6均通过对应的二号圆口伸出圆板4外，每个所述二号支管6外侧表面均设有喷头7，每个所述喷头7内均设有电磁阀8，所述水箱1内设有水泵9，所述水箱1下表面中心处加工有凹槽，所述凹槽内设有蓄电池10和单片机11，所述蓄电池10的输出端通过导线与单片机11的输入端连接，所述单片机11的输出端通过导线分别与每个一号电动推杆2、每个二号电动推杆3、每个电磁阀8和水泵9的输入端连接；所述水泵9上表面设有水管12，所述水箱1上表面中心处加工有通口，所述水管12一端通过通口与一号支管5连接；所述凹槽处设有外壳17；所述水箱1前表面设有开关13，所述水箱1前表面且位于开关13右侧设有功能键14，所述单片机11的输出端通过导线分别与开关13和功能键14的输入端连接；所述水箱1下表面四角处均设有刹车脚轮15；所述水箱1左侧表面设有把手16。

本实施方案的特点为，将装置在把手16和刹车脚轮15的作用下移动到园林区，操控功能键14，调节一号圆槽内的一号电动推杆2和二号圆槽内的二号电动推杆3，使其带动圆板4及内部的一号支管5和二号支管6向上移动，调节到合适的高度，启动水箱1内的水泵9，通过通口处的水管12给一号圆口内的一号支管5供水，打开与二号支管6对应的二号圆口处喷头7内的电磁阀8，根据需要设置喷头7打开的数量，对园林进行浇水，也可以全部打开，能够对四周的树木同时进行浇水，节约浇水时间，提高浇水效率，通过圆板4内部的空腔结构，将支管隐藏，可以避免管子暴晒在阳光下，有效增加其使用寿命，节约资本，能将水管隐藏减少暴晒的状况，增加水管的使用寿命，能同时对装置四周的园林进行浇水，节省浇水时间，提高浇水效率。

在本实施方案中，首先，在本装置空闲处安装4台电机驱动器，将型号为HT46的单片机11的输出端通过导线分别与4台电机驱动器、每个电磁阀8、水泵9、开关13和功能键14的输入端连接，本领域人员同时将4台电机驱动器的输出端通过导线分别与2个一号电动推杆2和2个二号电动推杆3的输入端连接，型号为ANJING-1的蓄电池10的输出端通过导线与型号为HT46的单片机11的输入端连接。本领域人员通过型号为HT46的单片机11编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：打开开关13，启动装置，将装置在把手16和刹车脚轮15的作用下移动到园林区，操控功能键14，调节一号圆槽内的一号电动推杆2和二号圆槽内的二号电动推杆3，使其带动圆板4及内部的一号支管5和二号支管6向上移动，调节到合适的高度，启动水箱1内的水泵9，通过通口处的水管12给一号圆口内的一号支管5供水，打开与二号支管6对应的二号圆口处喷头7内的电磁阀8，根据需要打开需要的喷头7内的电磁阀8，对园林进行浇水，也可以全部打开，能够对四周的树木同时进行浇水，节约浇水时间，提高浇水效率，通过圆板4内部的空腔结构，将支管隐藏，可以避免管子暴晒在阳光下，有效增加其使用寿命，节约资本，凹槽处的外壳17具有保护作用，整体结构简单，操作方便，经济适用。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
