一种农机播种装置的制作方法

本实用新型涉及农用机械技术领域，更具体的说是一种农机播种装置。

背景技术：

公开号为cn108770400a的实用新型公开了一种播种装置，所述播种装置包括车体、松土开沟装置、撒种装置、施肥装置和覆膜装置，在车体的前端设有松土开沟装置，车体内设有播种装置，在播种装置的两侧设有施肥装置，播种装置的后方设有覆膜装置，松土开沟装置包括支架、犁耙、碎土装置和可调开沟装置，支架的一端固定在车体的前端，支架与地面水平，支架的另一端固定有犁耙，犁耙伸入地面，在犁耙后方的支架上设有可调开沟装置，在犁耙和可调开沟装置之间的支架上设有碎土装置。本发明通过一体化的操作实现播种前的翻土和播种后的覆膜，播种精度高，集成度高使用方便；缺点是不能自动进行间隔播种。

技术实现要素：

本实用新型提供一种农机播种装置，其有益效果为农机播种装置能够自动进行间隔播种。

本实用新型涉及一种农机播种装置，包括种植移动小车、间隔出种箱和种植驱动轮，所述的间隔出种箱和种植驱动轮均固定连接在种植移动小车上，所述的间隔出种箱包括种子储存箱、滑动龙门板、滑块、滑动中心轴、锥形开合器、连接板、复位圆板、进料口和复位弹簧，种子储存箱固定连接在种植移动小车上，滑动龙门板固定连接在种子储存箱上，滑动中心轴滑动连接在滑动龙门板上，滑块转动连接在滑动中心轴上端，复位圆板固定连接在滑动中心轴上，复位圆板和滑动龙门板之间设置有复位弹簧，进料口固定连接在种子储存箱上，锥形开合器固定连接在滑动中心轴上，连接板固定连接在滑动中心轴下端，种子储存箱下端设置有出料口。

作为本技术方案的进一步优化，本实用新型一种农机播种装置所述的种植移动小车包括小车厢板、气缸、转动连杆、开沟连杆、开沟三角块、回填板、种子过渡板和行走轮，行走轮转动连接在小车厢板上，气缸固定连接在小车厢板左端，开沟连杆转动连接在小车厢板上，开沟连杆右端固定连接在气缸上，开沟连杆左端固定连接有开沟三角块，种子过渡板固定连接在小车厢板底端，转动连杆转动连接在小车厢板上，回填板固定连接在小车厢板右端，滑块滑动连接在转动连杆上端。

作为本技术方案的进一步优化，本实用新型一种农机播种装置所述的种植驱动轮包括主驱动轴、后驱轮、输出凸轮和行走轮架，主驱动轴转动连接在两个行走轮架上，两个后驱轮分别固定连接在主驱动轴的前后两端，输出凸轮固定连接在主驱动轴的中部，两个行走轮架分别固定连接在小车厢板的前后两端，输出凸轮接触在转动连杆上。

作为本技术方案的进一步优化，本实用新型一种农机播种装置所述的种子过渡板位于连接板下方。

本实用新型一种农机播种装置的有益效果为：

农机播种装置可以通过输出凸轮不断地将转动连杆压动，使转动连杆将滑动中心轴带动上下反复运动来将种子间隔撒到土壤里，还可以通过开沟三角块在前端将土壤进行开沟，便于种子埋入，同时回填板会将撒好种子的沟回填上，种子过渡板可以防止种子撒歪。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

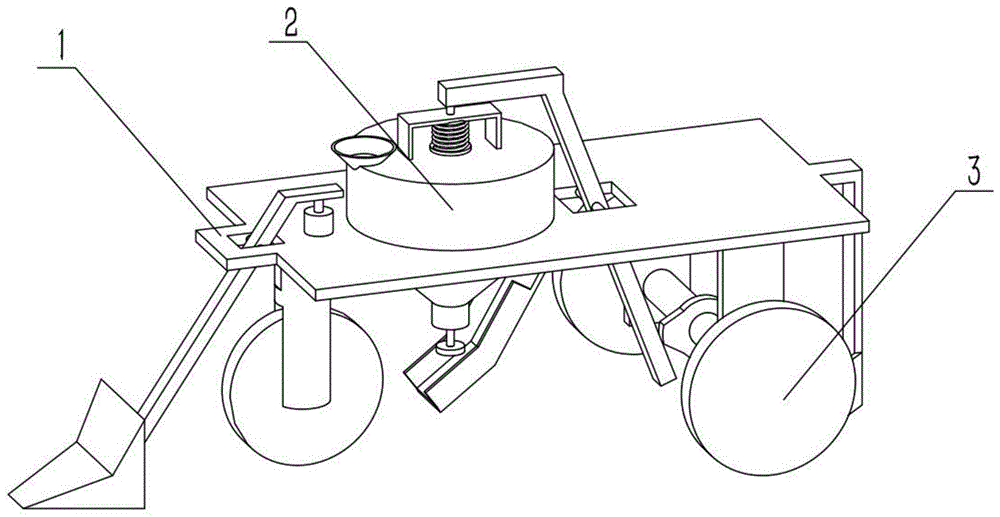

图1为本实用新型一种农机播种装置的结构示意图。

图2为一种农机播种装置另一个方向的结构示意图。

图3为种植移动小车的结构示意图。

图4为间隔出种箱的剖视图。

图5为种植驱动轮的结构示意图。

图中：种植移动小车1；小车厢板1-1；气缸1-2；转动连杆1-3；开沟连杆1-4；开沟三角块1-5；回填板1-6；种子过渡板1-7；行走轮1-8；间隔出种箱2；种子储存箱2-1；滑动龙门板2-2；滑块2-3；滑动中心轴2-4；锥形开合器2-5；连接板2-6；复位圆板2-7；进料口2-8；复位弹簧2-9；种植驱动轮3；主驱动轴3-1；后驱轮3-2；输出凸轮3-3；行走轮架3-4。

具体实施方式

具体实施方式一：

下面结合图1、2、3、4、5说明本实施方式，本实用新型涉及一种农机播种装置，包括种植移动小车1、间隔出种箱2和种植驱动轮3，所述的间隔出种箱2和种植驱动轮3均固定连接在种植移动小车1上，所述的间隔出种箱2包括种子储存箱2-1、滑动龙门板2-2、滑块2-3、滑动中心轴2-4、锥形开合器2-5、连接板2-6、复位圆板2-7、进料口2-8和复位弹簧2-9，种子储存箱2-1固定连接在种植移动小车1上，滑动龙门板2-2固定连接在种子储存箱2-1上，滑动中心轴2-4滑动连接在滑动龙门板2-2上，滑块2-3转动连接在滑动中心轴2-4上端，复位圆板2-7固定连接在滑动中心轴2-4上，复位圆板2-7和滑动龙门板2-2之间设置有复位弹簧2-9，进料口2-8固定连接在种子储存箱2-1上，锥形开合器2-5固定连接在滑动中心轴2-4上，连接板2-6固定连接在滑动中心轴2-4下端，种子储存箱2-1下端设置有出料口；将植物种子从进料口2-8加入到种子储存箱2-1中，滑块2-3在左右滑动的过程中，滑块2-3带动滑动中心轴2-4上升来带动，锥形开合器2-5打开出料口，连接板2-6进入出料口，种子落到连接板2-6上，复位弹簧2-9将复位圆板2-7推回到原来的位置，使锥形开合器2-5堵住出料口，连接板2-6从出料口出来，种子落下。

具体实施方式二：

下面结合图1、2、3、4、5说明本实施方式，本实施方式对实施方式一作进一步说明，所述的种植移动小车1包括小车厢板1-1、气缸1-2、转动连杆1-3、开沟连杆1-4、开沟三角块1-5、回填板1-6、种子过渡板1-7和行走轮1-8，行走轮1-8转动连接在小车厢板1-1上，气缸1-2固定连接在小车厢板1-1左端，开沟连杆1-4转动连接在小车厢板1-1上，开沟连杆1-4右端固定连接在气缸1-2上，开沟连杆1-4左端固定连接有开沟三角块1-5，种子过渡板1-7固定连接在小车厢板1-1底端，转动连杆1-3转动连接在小车厢板1-1上，回填板1-6固定连接在小车厢板1-1右端，滑块2-3滑动连接在转动连杆1-3上端；气缸1-2的伸缩杆带动开沟连杆1-4在小车厢板1-1上转动，带动开沟三角块1-5上下活动，在土壤中挖出一条沟，回填板1-6将撒好种子的土沟再填上。

具体实施方式三：

下面结合图1、2、3、4、5说明本实施方式，本实施方式对实施方式二作进一步说明，所述的种植驱动轮3包括主驱动轴3-1、后驱轮3-2、输出凸轮3-3和行走轮架3-4，主驱动轴3-1转动连接在两个行走轮架3-4上，两个后驱轮3-2分别固定连接在主驱动轴3-1的前后两端，输出凸轮3-3固定连接在主驱动轴3-1的中部，两个行走轮架3-4分别固定连接在小车厢板1-1的前后两端，输出凸轮3-3接触在转动连杆1-3上；后驱轮3-2行走时带动主驱动轴3-1和输出凸轮3-3转动，一次一次的的拨动转动连杆1-3。

具体实施方式四：

下面结合图1、2、3、4、5说明本实施方式，本实施方式对实施方式二作进一步说明，所述的种子过渡板1-7位于连接板2-6下方，将连接板2-6上落下的种子导流到下方的土沟中。

本实用新型一种农机播种装置的工作原理：先将植物种子从进料口2-8加入到种子储存箱2-1中，后驱轮3-2行走时带动主驱动轴3-1和输出凸轮3-3转动，一次一次的的拨动转动连杆1-3，当拨动转动连杆1-3时，转动连杆1-3上端翘起，带动滑块2-3滑动，在左右滑动的过程中，滑块2-3带动滑动中心轴2-4上升来带动锥形开合器2-5打开出料口，连接板2-6进入出料口，种子落到连接板2-6上，当输出凸轮3-3不波动转动连杆1-3时，复位弹簧2-9将复位圆板2-7推回到原来的位置，使滑动中心轴2-4向下滑动，锥形开合器2-5堵住出料口，连接板2-6从出料口出来，种子落下到种子过渡板1-7上，气缸1-2的伸缩杆带动开沟连杆1-4在小车厢板1-1上转动，带动开沟三角块1-5向下活动，在土壤中挖出一条沟，种子过渡板1-7将种子导流到下方的土沟中，回填板1-6将撒好种子的土沟再填上，完成播种，输出凸轮3-3转一圈播种一次。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
