一种用于食用菌的烘干装置的制作方法

本发明涉及一种烘干装置，特别涉及一种用于食用菌的烘干装置，属于机械设备技术领域。

背景技术：

随着社会的发展，人们生活质量的提高，人们对饮食均衡更加注重，食用菌含有丰富的蛋白质和氨基酸，其含量是一般蔬菜和水果的几倍到几十倍，但是新鲜的食用菌保存代价较高，因此需要对其进行烘干存储，烘干装置应运而生，传统的烘干装置，将烘干后的食用菌直接投放到放置桶内，食用菌带出的热量不能及时散出，使得积压，不易冷却，影响后续操作，增加工作时间，降低工作效率。

技术实现要素：

本发明提出了一种用于食用菌的烘干装置，解决了现有技术中烘干装置不能及时将食用菌所带有的热量及时散发的问题，使操作更加方便，节约时间，提高生产效率。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种用于食用菌的烘干装置，包括烘干箱体、第一传送带、加热器和冷却箱，所述烘干箱体的内部设有所述第一传送带，所述第一传送带上均匀设有加热片，所述烘干箱体的顶部设有所述加热器，所述烘干箱体的顶端设有入料口，所述烘干箱体内部的一侧设有抽风机，所述抽风机的一端设有排气管，所述第一传送带通过筛板与所述冷却箱连接，所述冷却箱的顶部设有冷却器，所述冷却箱的内部设有第二传送带，所述第二传送带上均匀设有散热片，所述筛板的底部设有震动辊，所述筛板的底端设有储料箱，所述冷却箱的一侧设有存放槽。

作为本发明的一种优选技术方案，所述入料口由耐高温材料制成，且所述入料口的顶端设有活动挡板。

作为本发明的一种优选技术方案，所述抽风机的一端设有通风管，且所述抽风机是一侧设有过滤网。

作为本发明的一种优选技术方案，所述筛板上均匀设有细孔。

作为本发明的一种优选技术方案，所述储料箱的一侧设有出料口。

作为本发明的一种优选技术方案，所述储料箱的底端设有机架，机架的底端设有支柱，所述支柱的底端设有防滑减震套。

本发明所达到的有益效果是：该发明，第一传送带上均匀设有加热片，烘干箱体的顶部设有加热器，同时对食用菌进行加热烘干，使得受热均匀，烘干箱体内部的一侧设有抽风机，抽风机的一侧设有排气管，能够使得烘干箱体内部产生的气体及时排出，排气管能够使得热气冷却，保障人体及周边设备的安全，烘干后的食用菌通过筛板，筛板的底端设有震动辊，使得烘干后带有的碎屑及时清理，能够提高工作效率，经过筛板的食用菌、进入冷却箱，通过冷却器及第二传送带上设有的散热片，及时将热量散发，使得工作能够及时进行，整体结构简单，实用性强易于推广。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明的主观结构示意图；

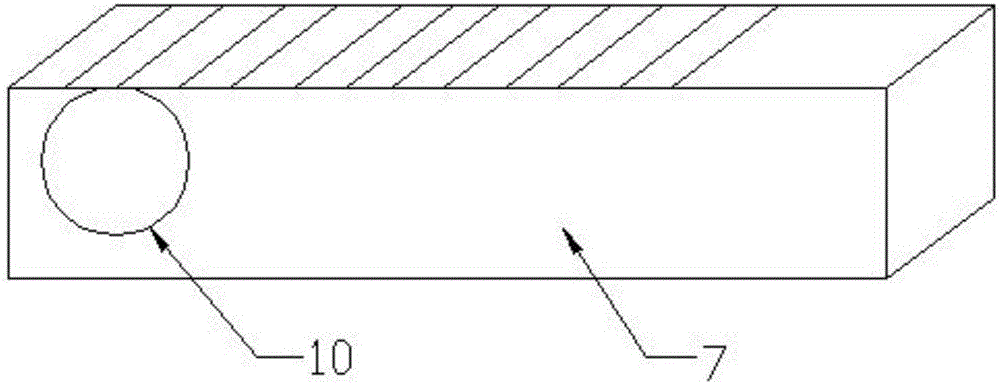

图2是本发明的筛板结构示意图；

图中：1、烘干箱体；2、第一传送带；3、加热器；4、冷却箱；5、入料口；6、抽风机；7、筛板；8、冷却器；9、第二传送带；10、震动辊；11、储料箱；12、排气管；13、存放槽；14、机架；15、支柱。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例1

如图1-2所示,本发明提供一种用于食用菌的烘干装置，包括烘干箱体1、第一传送带2、加热器3和冷却箱4，烘干箱体1的内部设有第一传送带2，第一传送带2上均匀设有加热片，烘干箱体1的顶部设有加热器3，烘干箱体1的顶端设有入料口5，烘干箱体1内部的一侧设有抽风机6，抽风机6的一端设有排气管12，第一传送带2通过筛板7与冷却箱4连接，冷却箱4的顶部设有冷却器8，冷却箱4的内部设有第二传送带9，第二传送带9上均匀设有散热片，筛板7的底部设有震动辊10，筛板7的底端设有储料箱11，冷却箱4的一侧设有存放槽13。

入料口5由耐高温材料制成，且入料口5的顶端设有活动挡板，在不使用时，能够将入料口封闭，防止灰尘落入，造成污染，保障安全性。

抽风机6的一端设有通风管，且抽风机6是一侧设有过滤网，使得食用菌上所携带的碎屑能够被阻拦，保障抽风机6的正常工作。

筛板7上均匀设有细孔，能够将碎屑清理收集，当作自然肥料使用，便于后续工作的有效进行。

储料箱11的一侧设有出料口，便于将碎屑取出，及时清理，保障工作的有序行进。

储料箱11的底端设有机架14，机架14的底端设有支柱15，支柱15的底端设有防滑减震套，支撑设备，减小震动，使得机架14稳定与地面，保障使用的安全性。

具体使用时，食用菌通过入料口5进入，落入运行的第一传送带2上，烘干箱体1内的加热器3对其内部加热，第一传送带2上的加热片同时工作，使得食用菌受热比较均匀，烘干的效果更佳，抽风机6能够将食用菌因高温产生的热气，通过过滤网最终由排气管12送出，烘干后的食用菌落入筛板7上，震动辊10的作用下，使得筛板7不停震动，将烘干后的食用菌所携带的碎屑，通过筛板7上的细孔落入储料箱11内，烘干的食用菌带有一定的热量，食用菌通过筛板7后，进入冷却箱4内，冷却箱4内的冷却器8和第二传送带9上的散热片同时作用，使得带有热量的食用菌能够及时的将热量散发，保障食用菌不会因堆积造成热量难散发，冷却后的食用菌通过第二传送带9落入存放槽13内，便于托运，使得后续工作有序的进行，提高工作效率。

本发明，该发明，第一传送带2上均匀设有加热片，烘干箱体1的顶部设有加热器3，同时对食用菌进行加热烘干，使得受热均匀，烘干箱体1内部的一侧设有抽风机6，抽风机6的一侧设有排气管12，能够使得烘干箱体内部产生的气体及时排出，排气管12能够使得热气冷却，保障人体及周边设备的安全，烘干后的食用菌通过筛板7，筛板7的底端设有震动辊10，使得烘干后带有的碎屑及时清理，能够提高工作效率，经过筛板7的食用菌、进入冷却箱4，通过冷却器8及第二传送带9上设有的散热片，及时将热量散发，使得工作能够及时进行，整体结构简单，实用性强易于推广。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
