一种鱼类加工清洗系统的制作方法

本发明涉及水产技术领域，具体为一种鱼类加工清洗系统。

背景技术：

水产品是海洋和淡水渔业生产的动植物及其加工产品的统称，鲜活水产品，分为鱼、虾、蟹、贝四大类，鱼类有鲈、鲑、甲鱼、鳗、石斑、黄鲳、左口、真鲷、三纹鱼等，虾类有澳洲、新西兰大龙虾、台湾草虾、竹节虾、沼虾、河虾，蟹类有中华绒鳌蟹、美国珍宝蟹、皇帝蟹、膏蟹、清蟹等，贝类有加拿大象鼻蚌、蛏、蚝、蛤等，水产品的腐败主要是由于细菌和酶的作用，而水分的多少直接影响细菌的生长和酶的活性。

在对水产品进行清洗的时候，一般都是通过使用者进行手动刷洗，一旦需要的水产品数量过大，就会增加了员工的劳动力，导致了员工清洗的效率降低。

技术实现要素：

本发明的目的在于提供一种鱼类加工清洗系统，具备自动刷洗水产品的优点，解决了水产品在清洗的时候需要员工手持毛刷进行清洗的问题。

为实现上述目的，本发明提供如下技术方案：一种鱼类加工清洗系统，包括底座，所述底座的顶部从左到右依次固定连接有废液箱和水箱，所述废液箱的顶部设置有清洗池，所述清洗池内壁底部的右侧固定连接有气缸，所述气缸的顶部固定连接有支撑板，所述支撑板的顶部固定连接有电机箱所述电机箱内壁的右侧固定连接有电机，所述支撑板顶部的左侧固定连接有支撑块，所述电机的输出轴贯穿至支撑块的左侧通过联轴器与毛刷固定连接，所述清洗池内壁底部的左侧开设有第一漏水孔，所述废液箱的顶部开设有与第一漏水孔配合使用的第二漏水孔，且第一漏水孔的内部设置有封堵塞，所述支底座顶部的右侧固定连接有水泵，所述水箱的右侧固定连接有定位环，所述水泵的输入端贯穿至水箱的内部，所述水泵的输出端连通有第一水管，所述第一水管远离水泵的一端穿过定位环与第二水管连通，所述清洗池内壁底部的右侧固定连接有固定块，所述第二水管远离第一水管的一端贯穿至固定块的右侧与喷头连通，所述水箱右侧的顶部连通有进水管，所述水箱内壁的底部固定连接有加热装置，所述废液箱的内部设置有斜板，所述废液箱的左侧固定连接有废料箱，所述废液箱左侧的底部开设有出液口，且出液口内部设置有木塞，所述清洗池的左侧固定连接有控制器，所述控制器与水泵、电机和气缸电性连接。

优选的，所述封堵塞的底部延伸至废液箱的内部，且封堵塞的顶部固定连接有拉环，所述封堵塞顶部的横截面积大于第一漏水孔的横截面积。

优选的，所述废液箱的左侧开设有第一开口，所述废料箱的右侧开设有与第一开口配合使用的第二开口，所述废料箱的底部固定连接有固定座，所述固定座的右侧与废液箱的左侧固定连接。

优选的，所述进水管的顶部设置有顶盖，所述顶盖底部的横截面积大于进料管顶部的横截面积，所述底座的底部固定连接有防滑块。

优选的，所述加热装置包括导热壳，所述导热壳的表面固定连接有导热片，所述导热壳内壁的顶部和底部均固定连接有加热基座，两个加热基座之间固定连接有加热棒，所述加热棒的表面缠绕设置有加热丝，所述控制器与加热基座电性连接。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置底座、废液箱、水箱、清洗池、气缸、支撑板、电机箱、电机、支撑块、毛刷、水泵、定位环、第一水管、第二水管、喷头、进水管、加热装置、斜板、废料箱和控制器，解决了水产品在清洗的时候需要员工手持毛刷进行清洗的问题，降低了使用者劳动力，增加了员工清洗的效率。

2、本发明通过封堵塞的设置，起到对第一漏水孔进行封堵的作用，通过固定块的设置，起到固定第二水管位置的作用，通过斜板的设置，起到对水中的残渣进行隔离的作用，通过废料箱的设置，起到收集水中的残渣的作用，通过木塞的设置，起到对出液口进行封堵的作用，通过拉环的设置，起到便于使用者进行拿取封堵塞的作用，通过防滑块的设置，起到防滑的作用，避免了因为水溅到地上出现打滑的现象，通过固定座的设置，起到固定废料箱的作用，通过顶盖的设置，起到避免了水箱内部的热水溅出对员工造成伤害的现象发生，增加了员工工作时的安全性。

附图说明

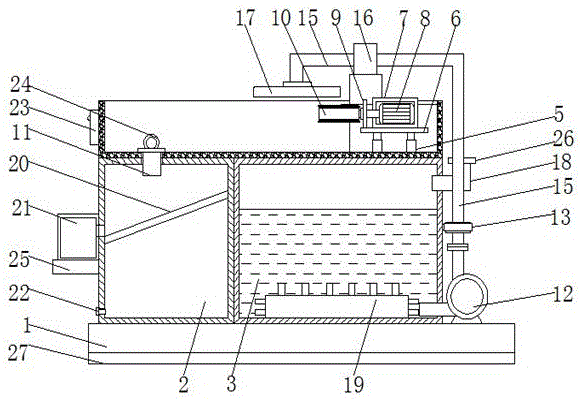

图1为本发明结构示意图；

图2为本发明加热装置的正面剖视图。

图中：1底座、2废液箱、3水箱、4清洗池、5气缸、6支撑板、7电机箱、8电机、9支撑块、10毛刷、11封堵塞、12水泵、13定位环、14第一水管、15第二水管、16固定块、17喷头、18进水管、19加热装置、20斜板、21废料箱、22木塞、23控制器、24拉环、25固定座、26顶盖、27防滑块、28导热壳、29导热片、30加热基座，31加热棒、32加热丝。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种鱼类加工清洗系统，包括底座1，底座1的顶部从左到右依次固定连接有废液箱2和水箱3，废液箱2的左侧开设有第一开口，废料箱21的右侧开设有与第一开口配合使用的第二开口，通过第一开口和第二开口的设置，便于斜板20上的残渣可以进入到废料箱21的内部，废料箱21的底部固定连接有固定座25，通过固定座25的设置，起到固定废料箱21的作用，固定座25的右侧与废液箱2的左侧固定连接，废液箱2的顶部设置有清洗池4，清洗池4内壁底部的右侧固定连接有气缸5，气缸5的顶部固定连接有支撑板6，支撑板6的顶部固定连接有电机箱7电机箱7内壁的右侧固定连接有电机8，支撑板6顶部的左侧固定连接有支撑块9，电机8的输出轴贯穿至支撑块9的左侧通过联轴器与毛刷10固定连接，清洗池4内壁底部的左侧开设有第一漏水孔，废液箱2的顶部开设有与第一漏水孔配合使用的第二漏水孔，且第一漏水孔的内部设置有封堵塞11，通过封堵塞11的设置，起到对第一漏水孔进行封堵的作用，封堵塞11的底部延伸至废液箱2的内部，且封堵塞11的顶部固定连接有拉环24，通过拉环24的设置，起到便于使用者进行拿取封堵塞11的作用，封堵塞11顶部的横截面积大于第一漏水孔的横截面积，支底座1顶部的右侧固定连接有水泵12，水箱3的右侧固定连接有定位环13，水泵12的输入端贯穿至水箱3的内部，水泵12的输出端连通有第一水管14，第一水管14远离水泵12的一端穿过定位环13与第二水管15连通，清洗池4内壁底部的右侧固定连接有固定块16，通过固定块16的设置，起到固定第二水管15位置的作用，第二水管15远离第一水管14的一端贯穿至固定块16的右侧与喷头17连通，水箱3右侧的顶部连通有进水管18，进水管18的顶部设置有顶盖26，通过顶盖26的设置，起到避免了水箱3内部的热水溅出对员工造成伤害的现象发生，增加了员工工作时的安全性，顶盖26底部的横截面积大于进料管18顶部的横截面积，底座1的底部固定连接有防滑块27，通过防滑块27的设置，起到防滑的作用，避免了因为水溅到地上出现打滑的现象，水箱3内壁的底部固定连接有加热装置19，加热装置19包括导热壳28，导热壳28的表面固定连接有导热片29，导热壳28内壁的顶部和底部均固定连接有加热基座30，两个加热基座之间固定连接有加热棒31，加热棒31的表面缠绕设置有加热丝32，控制器23与加热基座30电性连接，废液箱2的内部设置有斜板20，通过斜板20的设置，起到对水中的残渣进行隔离的作用，废液箱2的左侧固定连接有废料箱21，通过废料箱21的设置，起到收集水中的残渣的作用，废液箱2左侧的底部开设有出液口，且出液口内部设置有木塞22，通过木塞22的设置，起到对出液口进行封堵的作用，清洗池4的左侧固定连接有控制器23，控制器23与水泵12、电机8和气缸5电性连接，通过控制器23的设置，起到控制电机8、水泵12、气缸5和加热基座30的作用，达到了自动化的效果。

使用时，通过控制器23控制电机8、水泵12、加热基座30和气缸5进行运转，通过加热基座30对水箱3内部的水进行加热，通过水泵12抽取水箱3中的水，经过第一水管14运输到第二水管15的内部，通过第二水管15运输到喷头17的内部，通过喷头17喷到清洗池4的内部，通过电机8的输出轴带动毛刷10对水产品进行清洗，通过气缸5带动电机8进行上下移动，对不同体积的鱼类进行清洗，通过使用者手动拿取封堵塞11，把清洗池4内部的废水排放到废液箱2的内部，通过斜板20对水流内部的残留废物进行隔离。

综上所述：该鱼类加工清洗装置，通过设置底座1、废液箱2、水箱3、清洗池4、气缸5、支撑板6、电机箱7、电机8、支撑块9、毛刷10、水泵12、定位环13、第一水管14、第二水管15、喷头17、进水管18、加热装置19、斜板20、废料箱21和控制器23，解决了水产品在清洗的时候需要员工手持毛刷进行清洗的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
