一种用于清洗油茶果的装置的制作方法

本实用新型涉及油茶果加工领域，更具体的讲是一种用于清洗油茶果的装置。

背景技术：

在对油茶果进行加工之前需要对油茶果进行清洗，目前并没有一种专门用于清洗油茶果的装置，通常用高压水枪对油茶果进行清洗，容易浪费水资源，并且清洗效果不佳。因此，需要设计一种可以有效清洗油茶果的装置。

技术实现要素：

本实用新型提供一种用于清洗油茶果的装置，目的在于解决现有油茶果的清洗方式存在费水、清洗不佳的缺点。

本实用新型采用如下技术方案：

一种用于清洗油茶果的装置，包括底座，该底座的上端面设有一外桶，该外桶内可旋转地设置有一内桶并配设有盖体，所述底座设有用于驱动内桶转动的第一电机；所述盖体的背面设有复数根延伸至内桶的转轴并配设有驱动转轴转动的第二电机，所述转轴的表面设有复数根毛刷，所述内桶在底面的中心位置处设有一凸台。

进一步，所述第一电机通过支架设置于底座并位于外桶的侧旁，第一电机的输出轴通过处于底座下方的皮带驱动内桶转动。

进一步，所述外桶的内侧壁在上端面位置处设有环形凸缘。

进一步，所述外桶通过螺丝可拆卸地设置于底座。

由上述对本实用新型结构的描述可知，本实用新型具有如下优点：

本实用新型包括底座，该底座的上端面设有一外桶，该外桶内可旋转地设置有一内桶，底座设有用于驱动内桶转动的第一电机；盖体的背面设有复数根延伸至内桶的转轴并配设有第二电机，转轴的表面设有复数根毛刷，内桶在底面的中心位置处设有一凸台。使用时，将油茶果倒入内桶并加入清洗液，再闭合盖体；启动第一电机使内桶转动，让清洗液清洗油茶果；并且每隔一段时间改变第一电机的转动方向。同时启动第二电机，让带有毛刷的转轴转动对油茶果进行清洗。而凸台和转轴的设计可以防止内桶旋转时清洗液出现漩涡流，提高清洗效果。

附图说明

图1为本实用新型的结构示意图。

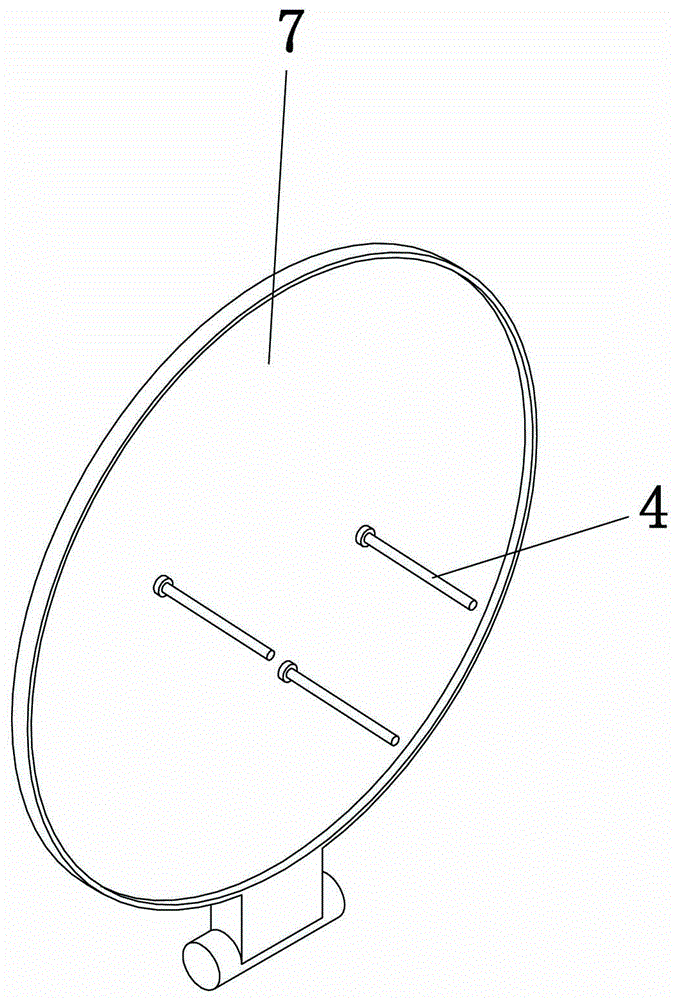

图2为盖体的背面结构示意图。

具体实施方式

下面参照附图说明本实用新型的具体实施方式。

如图1和图2所示，一种用于清洗油茶果的装置，包括底座1，该底座1的上端面设有一外桶2，该外桶2内可旋转地设置有一内桶3。底座1设有用于驱动内桶3转动的第一电机5。盖体7的背面设有复数根延伸至内桶3的转轴4并配设有驱动转轴转动的第二电机42，转轴4的表面设有复数根毛刷（图中未画出），并且内桶3在底面的中心位置处设有一凸台31。

如图1和图2所示，作为优选方案：第一电机5通过支架11设置于底座1并位于外桶2的侧旁，第一电机5的输出轴通过处于底座1下方的皮带6驱动内桶转动。第二电机42设置于盖体7的正面，转轴4可转动的穿设于盖体7上。

如图1所示，作为优选方案：外桶2的内侧壁在上端面位置处设有环形凸缘21。

如图1和图2所示，作为优选方案：盖体7可翻转的设置于外桶2。

如图1所示，作为优选方案：外桶2通过螺丝12可拆卸地设置于底座1。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
