一种用于苦笋的快速剥皮装置的制作方法

本实用新型涉及一种剥皮装置，具体涉及为一种苦笋的剥皮装置。

背景技术：

苦笋又名甘笋、凉笋，野生于崇山峻岭之中，苦笋质地脆嫩、色白，清香微苦，回甜滑口，是一种佳肴原料。苦笋和常见的竹笋相比，比较细长，因此，相对而言，苦笋的剥皮也竹笋剥皮一样通过手工一片一片的剥，但是由于苦笋比较细长，其剥皮更加费劲，花费时间多，同时，在剥皮的过程中，笋皮上的絮毛容易伤到手。

技术实现要素：

为解决上述问题，本实用新型主要目的在于克服现有手工切苦笋剥皮过程过程中产生的问题，发明一种用于苦笋的快速剥皮装置，以解决现有手工苦笋剥皮过程中剥皮费劲、笋皮絮毛容易伤到手的问题。

为了实现上述目的，本实用新型是通过以下技术方案实现的：一种用于苦笋的快速剥皮装置，包括底座，底座上安装有支板和放料装置，支板上分别连接了第一侧板和第二侧板，其特征在于：第一侧板上安装有三个大小相同且相互齿合的齿轮，位于上部的齿轮安装了把手，中间及位于下部的两个相邻的齿轮上，分别安装第一转轴和第二转轴，第一转轴和第二转轴，其前端透过第二侧板，伸出于第二侧板，第一转轴的前端安装的一对第一转针和第二转轴的前端安装的一对第二转针位于放料装置的两个放料筒之间，通过转动把手，带动齿轮转动，第一转轴、第二转轴在齿轮的带动下同步异向转动，从而第一转针和第二转针也同步异向转动，所述的放料装置，其两个放料筒通过其后面的扶手连接，在两个放料筒的后面各具有一个压杆相连接，所述的压杆，其形状为L状，且其L状的短边连接在挡板的压杆活动栓头，两个压杆的L状短边之间安装一个弹簧，弹簧的中间压在挡板上，弹簧的两个末端则压在两个压杆之间的连接杆上，通过弹簧，两个压杆被压紧在挡板上，转动压杆，压杆可以带动放料装置在挡板上的压杆活动栓头转动。

进一步地，所述的放料筒，为半圆环形的筒状体，在放料筒的内圆环里面放置需要剥皮的苦笋。

进一步地，所述的两个压杆，在L状的长边之间具有一肋板连接，以加强压杆的强度。

进一步地，所述的第一转针和第二转针大小相同。

进一步地，所述的两个放料筒之间的距离要大于第一转轴的两个第一转针之间的距离，使得第一转针和第二转针能够在两个放料筒之间的空隙内转动。

本实用新型，工作时，在两个放料筒之间放入需要剥皮的苦笋，一只手握住扶手，转动放料装置，使得第一转针和第二转针分别刺入放料筒上的苦笋的前端的笋皮里面，另外一只手转动把手，带动齿轮转动，第一转轴、第二转轴在齿轮的带动下同步异向转动，从而第一转针和第二转针也同步异向转动，第一转针和第二转针在转动的过程中将苦笋的皮剥出来，在第一转针和第二转针也同步异向转动的过程中，放料筒中的苦笋也会随之往前移动，由于苦笋的皮是一层连着一层，在第一转针和第二转针转动的过程中，先将其中的一层皮转出来，下面的皮顺带上一层皮转动出来，从而在第一转针和第二转针在苦笋往前移动的过程中，将苦笋的皮一层一层剥出来。

本实用新型，苦笋剥皮完毕，松开扶手，由于压杆上的弹簧作用，放料装置会离开第一转针和第二转针，弹簧可以将压杆压紧在挡板上，从而方便苦笋放料。

本实用新型，扶手和放料筒连接可以通过焊接连接；压杆和放料筒的连接也可以通过焊接连接。

本实用新型，通过转动把手，利用第一转针和第二转针的相对转动将第一转针和第二转针之间的苦笋的皮剥出来，安全快速，使用简单，解决现有手工苦笋剥皮过程中剥皮费劲、笋皮絮毛容易伤到手的问题。

附图说明

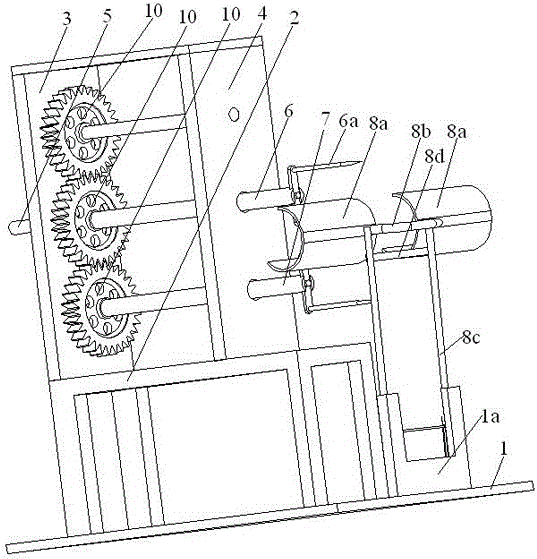

图1为本实用新型立体示意图。

图2 为本实用新型后视方向立体示意图。

图3 为图1右视图。

图4 为图1 A局部放大示意图。

其中：1-底座、1a-挡板、1b-压杆活动栓头、2-支板、3-第一侧板、4-第二侧板、5-把手、6-第一转轴、6a-第一转针、7-第二转轴、7a-第二转针、8-放料装置、8a-放料筒、8b-扶手、8c-压杆、8d-肋板、9-弹簧、10-齿轮、11-连接杆。

具体实施方式

本实用新型，一种用于苦笋的快速剥皮装置，包括底座（1），底座（1）上安装有支板（2）和放料装置（8），支板（2）上分别连接了第一侧板（3）和第二侧板（4），第一侧板（3）上安装有三个大小相同且相互齿合的齿轮（10），位于上部的齿轮（10）安装了把手（5），中间及位于下部的两个相邻的齿轮（10）上，分别安装第一转轴（6）和第二转轴（7），第一转轴（6）和第二转轴（7），其前端透过第二侧板（4），伸出于第二侧板（4），第一转轴（6）的前端安装的一对第一转针（6a）和第二转轴（7）的前端安装的一对第二转针（7a）位于放料装置（8）的两个放料筒（8a）之间，通过转动把手（5），带动齿轮（10）转动，第一转轴（6）、第二转轴（7）在齿轮（10）的带动下同步异向转动，从而第一转针（6a）和第二转针（7a）也同步异向转动，所述的放料装置（8），其两个放料筒（8a）通过其后面的扶手（8b）连接，在两个放料筒（8a）的后面各具有一个压杆（8c）相连接，所述的压杆（8c），其形状为L状，且其L状的短边连接在挡板（1a）的压杆活动栓头（1b），两个压杆（8c）的L状短边之间安装一个弹簧（9），弹簧（9）的中间压在挡板（1a）上，弹簧（9）的两个末端则压在两个压杆（8c）之间的连接杆（11）上，通过弹簧（9），两个压杆（8c）被压紧在挡板（1a）上，转动压杆（8c），压杆（8c）可以带动放料装置（8）在挡板（1a）上的压杆活动栓头（1b）转动。

具体实施时，在两个放料筒（8a）之间放入需要剥皮的苦笋，一只手握住扶手（8b），转动放料装置（8），使得第一转针（6a）和第二转针（7a）分别刺入放料筒（8a）上的苦笋的前端的笋皮里面，另外一只手转动把手（5），带动齿轮（10）转动，第一转轴（6）、第二转轴（7）在齿轮（10）的带动下同步异向转动，从而第一转针（6a）和第二转针（7a）也同步异向转动，在第一转针（6a）和第二转针（7a）也同步异向转动的过程中，放料筒（8a）中的苦笋也会随之往前移动，由于苦笋的皮是一层连着一层，在第一转针（6a）和第二转针（7a）转动的过程中，先将其中的一层皮转出来，下面的皮顺带上一层皮转动出来，从而在第一转针（6a）和第二转针（7a）在苦笋往前移动的过程中，将苦笋的皮一层一层剥出来。
