一种光电感应型板栗切口装置的制作方法

本实用新型涉及农作物加工技术领域，具体为一种光电感应型板栗切口装置。

背景技术：

板栗又名栗、板栗、栗子和风栗是壳斗科栗属的植物，原产于中国，分布于越南、台湾以及中国大陆地区，生长于海拔370－2800米的地区，多见于山地，已由人工广泛栽培。栗子营养丰富，维生素C含量比西红柿还要高，更是苹果的十几倍，随着人们生活水平的提高，板栗的加工过程也随之改变，人们对板栗加工过程中的安全问题也越来越重视。

现有的板栗切口装置不能有效的保护工作人员在切口过程中的安全，工作人员的手容易被刀具切到，现有的板栗切口装置在发生危险的情况下不具有应急停止工作的功能，现有的板栗切口装置不能均匀有效的对板栗进行切口。

技术实现要素：

本实用新型的目的在于提供一种光电感应型板栗切口装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供一种技术方案：一种光电感应型板栗切口装置，包括底座，所述底座的内部安装有电机，所述底座外侧壁安装有调节开关，所述底座的侧面安装有储存槽，所述底座的上表面安装有转动皮带，所述转动皮带的上端安装有切皮箱主体，所述切皮箱主体的外侧安装有急停拉线开关，所述急停拉线开关的侧壁安装有急停拉线，所述切皮箱主体的顶端两边均安装有光电传感器，所述切皮箱主体的两边外侧壁均安装有切皮箱主体下拉门，所述切皮箱主体的内部安装有控制器，所述控制器的下表面安装有切皮装置，所述切皮装置包括电动伸缩装置，所述电动伸缩装置的下表面安装有伸缩托板，所述伸缩托板的下表面安装有切刀组，所述调节开关通过电导体分别连接于电机、电动伸缩装置、急停拉线开关和控制器，所述控制器通过电导体连接于光电传感器。

优选的，所述切刀组的个数至少为三组。

优选的，所述转动皮带的表面均匀排列有圆形凹槽。

优选的，所述转动皮带的表面的圆形凹槽内部设有对称安装的旋转杆。

与现有技术相比，本实用新型的有益效果是：本实用新型通过光电传感器与控制器和调节开关连接，实现了当人手接近刀具时停止转动皮带工作的效果，通过将急停拉线开关和急停拉线与调节开关连接，实现了当发生紧急危险情况时通过拉动急停拉线停止转动皮带工作保护工作人员的效果，通过将切刀组与电动伸缩装置连接，实现了均匀的切开板栗皮的效果。

附图说明

图1为本实用新型的正面结构示意图；

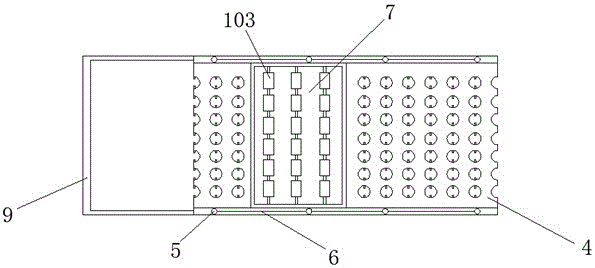

图2为本实用新型的俯视面结构示意图；

图3为本实用新型的a处的结构示意图。

图中：1、底座，2、电机，3、调节开关，4、转动皮带，5、急停拉线开关，6、急停拉线，7、切皮箱主体，8、光电传感器，9、储存槽，10，切皮装置，101、电动伸缩装置，102、伸缩托板，103、切刀组，11、切皮箱主体下拉门，12、控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种光电感应型板栗切口装置，包括底座1，所述底座1的内部安装有电机2，所述底座1外侧壁安装有调节开关3，所述底座1的侧面安装有储存槽9，所述底座1的上表面安装有转动皮带4，所述转动皮带4的上端安装有切皮箱主体7，板栗放置于转动皮带4经过切皮箱主体7的过程中被切皮，所述切皮箱主体7的外侧安装有急停拉线开关5，所述急停拉线开关5的侧壁安装有急停拉线6，当发生紧急情况时拉动急停拉线6，急停拉线6带动急停开关5停止转动皮带4转动，所述切皮箱主体7的顶端两边均安装有光电传感器8，所述切皮箱主体7的两边外侧壁均安装有切皮箱主体下拉门11，所述切皮箱主体7的内部安装有控制器12，所述控制器12的下表面安装有切皮装置10，所述切皮装置10包括电动伸缩装置101，所述电动伸缩装置101的下表面安装有伸缩托板102，所述伸缩托板102的下表面安装有切刀组103，伸缩托板102下降的过程中带动切刀组103下降，所述调节开关3通过电导体分别连接于电机2、电动伸缩装置101、急停拉线开关5和控制器12，所述控制器12通过电导体连接于光电传感器8。

具体而言，所述切刀组103的个数至少为三组，转动皮带4在被切刀组103切皮过程中，经历三组切刀组103切皮后，能匀称的被切皮。

具体而言，所述转动皮带4的表面均匀排列有圆形凹槽，圆形凹槽利于板栗放置。

具体而言，所述转动皮带4的表面的圆形凹槽内部设有对称安装的旋转杆，板栗被旋转杆夹住然后通过切皮箱主体7时被切刀组103切皮。

工作原理：首先将板栗放置于转动皮带4的圆形凹槽内，然后通过圆形凹槽内的旋转杆夹住板栗，然后通过调节开关3启动转动皮带4，当转动皮带4上的板栗通过切皮箱主体7时，通过调节开关3调节电动伸缩装置101降低切刀组103，转动皮带4转动通过的过程中与切刀组103发生摩擦碰撞，板栗的外皮被切开，然后板栗掉入储存槽9，当人手接近切皮箱主体7时，光电传感器8会将数据传递到控制器12，控制器12将信号传递到调节开关3，调节开关3停止转动皮带4转动，防止人手被切刀组103切到。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
