一种地瓜清洗系统的制作方法

本实用新型涉及清洗机械领域，具体的涉及一种地瓜清洗系统。

背景技术：

地瓜作为一种健康的绿色食品，成为大众喜爱的一种食物，作为经济类农作物的一种，已经大规模的种植，在加工领域需要将地瓜清洗干净，作为传统的清洗都是通过人工的双手进行清洗，清洗的效果差，清洗的效率低，对于大规模的地瓜加工领域来说，传统的清洗方法已经没有办法跟上加工的速度了。

技术实现要素：

为克服现有技术中的不足，本实用新型提供一种种结构简单，使用方便，提高生产效率的一种地瓜清洗系统。

为实现上述目的，本实用新型采用的技术方案如下：一种地瓜清洗系统，包括射流器、浸泡池、机械格栅、震动清洗装置，其特征在于：所述的震动清洗装置包括箱体、震动电机、筛网、高压喷水装置、橡胶挡板，所述的筛网安装在箱体上，在箱体上方设置有高压喷水装置，橡胶挡板的一端固定安装在箱体上方，另一端不固定放置在筛网上，所述的机械格栅通过溜槽和震动清洗装置相连。

进一步的，所述的射流器安装在侵泡池的前端的下方，机械格栅设置在浸泡池的后端。

进一步的，所述的浸泡池上设置有溜槽。

由上述描述可知，本实用新型提供的一种地瓜清洗系统，通过多重清洗，包括射流器冲击，震动格栅和高压喷水装置相结合，进行全方位的清洗，清洗方便，高效，大大提高了生产效率，解放了双手，降低了人工成本。

附图说明

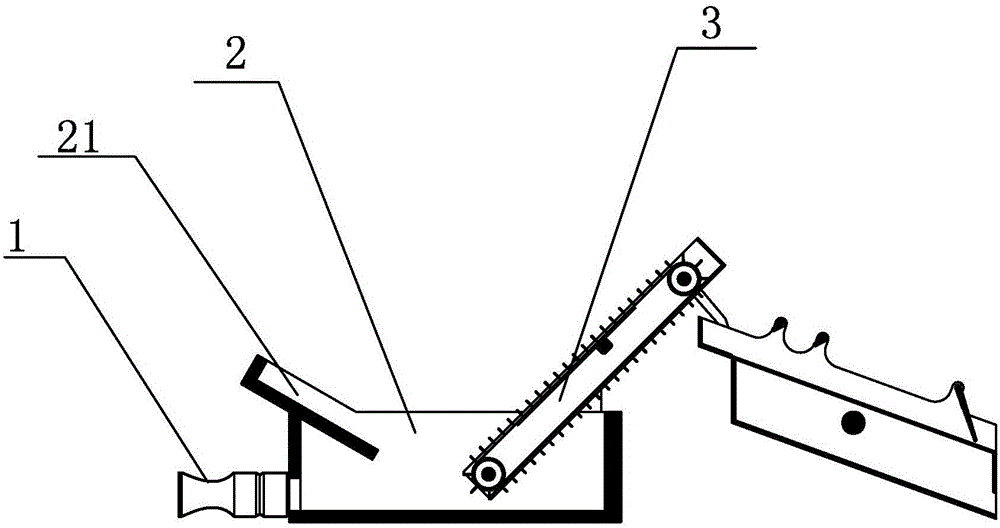

图1为本实用新型一种地瓜清洗系统的结构示意图。

图2为本实用新型一种地瓜清洗系统的主视图。

具体实施方式

以下通过具体实施方式对本实用新型作进一步的描述。

如图1和图2所示，一种地瓜清洗系统，包括射流器1、浸泡池2、机械格栅3、震动清洗装置4，震动清洗装置4包括箱体41、震动电机42、筛网43、高压喷水装置44、橡胶挡板45，所述的筛网43安装在箱体41上，在箱体41上方设置有高压喷水装置44，橡胶挡板45的一端固定安装在箱体41上方，另一端不固定放置在筛网43上，所述的机械格栅3通过溜槽31和震动清洗装置4相连，射流器1安装在侵泡池2的前端的下方，机械格栅3设置在浸泡池2的后端，浸泡池2上设置有溜槽21。

如图所示，本实用新型提供的一种地瓜清洗系统，在使用过程中，将地瓜放置到浸泡池2中，射流器1将水冲设出去，将地瓜表面的污垢初步处理，机械格栅3将浸泡池2中的地瓜抓起，输送到震动清洗装置4，震动清洗装置4的震动电机42震动，地瓜在筛网43上碰撞，高压喷水44装置将水喷洒在地瓜上，将地瓜表面上的污垢再次的清洗，橡胶挡板45可以增加地瓜停留在筛网43上的时间，将地瓜清洗的更加的干净。

上述仅为本实用新型的若干具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
