一种小型锯骨机的制作方法

本实用新型涉及一种食品加工机械技术领域，特别涉及一种小型锯骨机。

背景技术：

目前，市场上的锯骨机大多都是大中型锯骨机，只适用于大、中型食品企业，对于小、微型企业及个体户如果使用大中型锯骨机，就显得有些大，不仅造成机器资源浪费，成本也随之增加。

技术实现要素：

为了克服现有研究的不足，本实用新型专利提供了一种小型锯骨机。这种小型锯骨机，填补市场空白，特别适用于小、微型食品企业及个体户，体积小，结构紧凑，可锯不同大小的骨肉，满足不同需求，安全耐磨，使用寿命长。为实现上述功能，本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

本实用新型公开了一种小型锯骨机，包括锯条箱体盖组合件、锯条芯件组合件、锯条箱体组合件、电机组合件和锯骨台板组合件，所述电机组合件与锯条箱体组合件固定连接，锯条芯件组合件安装在锯条箱体组合件的内部，电机组合件与锯条芯件组合件的下部固定连接，锯骨台板组合件与锯条箱体组合件的下部顶面固定连接，锯条箱体盖组合件与锯条箱体组合件的前侧槽边活动连接。

进一步的，所述锯条芯件组合件包括上带轮、下带轮、锯条、调节压块、挂钩、滑块A、调节杆、钢轴、钢管，上带轮通过钢轴、轴承与调节压块固定连接，上带轮通过锯条与下带轮锯条传动连接，调节压块通过钢管与两个滑块A上下滑动连接，滑块A固定在锯条箱体上，挂钩钩在钢管上，调节杆与挂钩上部螺纹连接。

进一步的，所述锯条芯件组合件竖直布置。

进一步的，所述锯条箱体组合件包括底座和其上的锯条箱体，锯条箱体顶部有与其配合连接的塑料调节把手A，锯条箱体右部有与其配合连接的用于锁紧锯条箱体盖组合件的带丝杆塑料把手，锯条箱体上部后面有用于调节锯条芯件组合件中上带轮水平的外六角螺栓。

进一步的，所述锯条箱体为槽型，包括上槽和下槽，上槽和下槽通过长条槽组成一体结构。

进一步的，所述锯骨台板组合件包括锯骨台板、锯骨挡板、滑块B、滑杆、滑杆架、锯骨台板固定座，锯骨挡板通过塑料调节把手B固定在滑块B上，滑块B与滑杆滑动连接，滑杆滑杆架固定连接，滑杆架固定在锯骨台板左侧前部，锯骨台板固定在锯骨台板固定座上。

进一步的，所述锯骨台板上锯骨挡板右侧有一条细长形槽。

进一步的，所述锯骨台板和锯骨挡板使用不锈钢材料。

进一步的，所述锯条芯件组合件中的调节杆与锯条箱体组合件中的塑料调节把手A配合连接，锯条芯件组合件中下带轮与电机组合件中电机轴固定连接，锯条箱体组合件中的外六角螺栓穿过锯条箱体与锯条锁芯组合件的滑块A相接触，锯条芯件组合件中的后侧锯条穿入锯骨台板组合件的细长形槽中，锯骨台组合件滑动滑块B可调节锯骨挡板与锯条的间距。

进一步的，所述电机组合件包括电机和其外壳，电机和其外壳固定连接。

锯条芯件组合件中上带轮通过钢轴、轴承与调节压块固定连接，上带轮通过锯条与下带轮锯条传动连接，调节压块通过钢管可在两个滑块A滑槽内上下滑动，滑块A固定在锯条箱体上，挂钩钩在钢管上，调节杆与挂钩上部螺纹连接，调节杆与锯条箱体组合件中的塑料调节把手A配合连接。当拧转塑料调节把手A时，就可带动调节杆，再带动挂钩，再带动钢管，再带动调节压块。这样通过拧转锯条箱体组合件顶部的塑料调节把手A来调整调节压块的高度，从而带动上带轮上升，而下带轮固定，就可以锁紧锯条。启动开关后，电机通过带动下带轮旋转，来带动锯条的运动，锯条运动就可以锯断放在锯骨台板上的骨肉。

锯条箱体组合件中的外六角螺栓穿过锯条箱体与锯条锁芯组合件的滑块A相接触，通过拧紧或拧松外六角螺栓时，就可以调整调节压块的位置了。调整调节压块就可带动上带轮安装后水平角度的调整，使锯条在实际运转时处于一定的角度，防止锯条在运行时脱落，使用时安全放心。

锯骨挡板通过塑料调节把手B固定在滑块B上，滑块B与滑杆滑动连接，滑杆滑杆架固定连接，滑杆架固定在锯骨台板左侧前部，锯骨台板固定在锯骨台板固定座上。通过滑动滑块B来调节锯骨挡板与锯条的间距，通过拧紧塑料调节把手B来固定间距，其左右间距在mm到85mm之间自由变动，实际锯骨的上下高度工作高度是195mm，来达到客户生产所需的不同大小的骨肉。

锯骨台板和锯骨挡板采用不锈钢304材料，安全、耐磨。

本实用新型的益处：

1、本实用新型的小型锯骨机体积小，结构紧凑，特别适用于小、微型食品企业及其个体户，填补了小型锯骨机的市场空白。

2、本实用新型的小型锯骨机可锯不同大小的骨肉，满足客户不同的需求。

3、本实用新型的小型锯骨机锯条不会脱落，使用时安全放心。

4、本实用新型的小型锯骨机锯骨台板和锯骨挡板使用304不锈钢材料，高强度耐磨，安全，使用寿命长。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型所述一种小型锯骨机结构示意图。

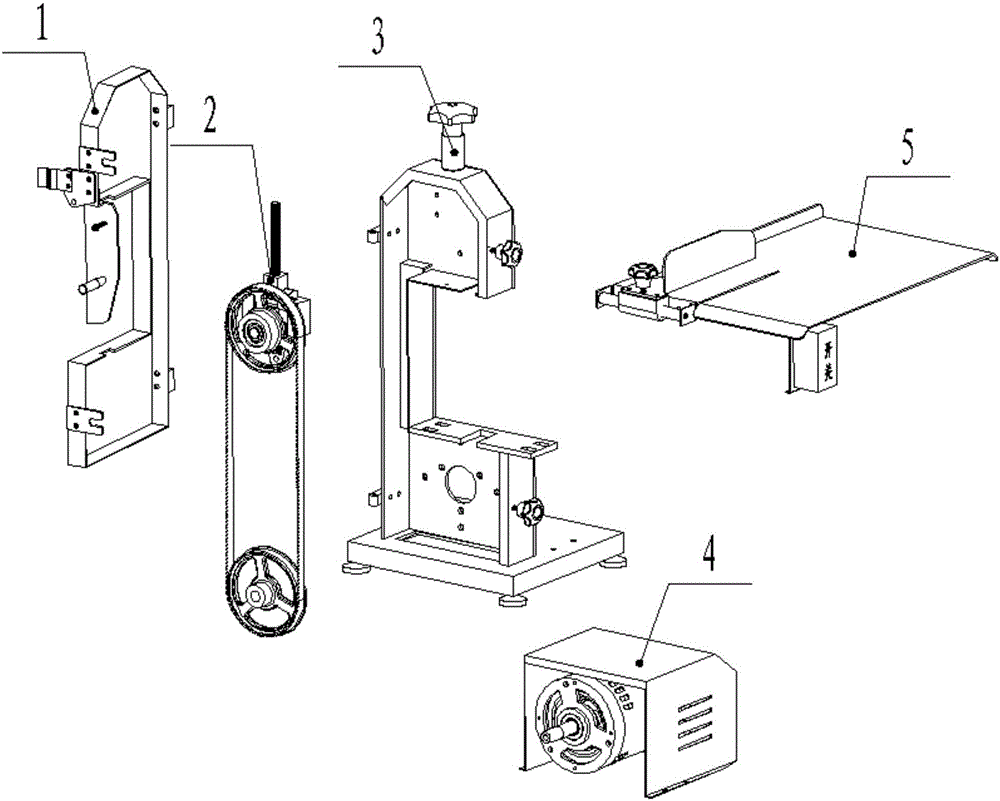

图2为本实用新型所述一种小型锯骨机爆炸示意图。

图3为本实用新型所述一种小型锯骨机的锯条芯件组合件主要零部件爆炸示意图。

图4为本实用新型所述一种小型锯骨机的锯条箱体组合件结构示意图。

图5为本实用新型所述一种小型锯骨机的锯骨台板组合件结构示意图。

在图中：1、锯条箱体盖组合件；2、锯条芯件组合件；3、锯条箱体组合件；4、电机组合件；5、锯骨台板组合件；6、上带轮；7、下带轮；8、锯条；9、调节压块；10、挂钩；11、滑块A；12、调节杆；13、钢轴；14、钢管；15、底座；16、锯条箱体；17、塑料调节把手A；18、丝杆塑料把手；19、外六角螺栓；20、锯骨台板；21、锯骨挡板；22、滑块B；23、滑杆；24、滑杆架；25、塑料调节把手B。

具体实施方式

下面下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1、图2所示，本实用新型公开了一种小型锯骨机，包括锯条箱体盖组合件1、锯条芯件组合件2、锯条箱体组合件3、电机组合件4和锯骨台板组合件5，所述电机组合件4与锯条箱体组合件3固定连接，锯条芯件组合件2安装在锯条箱体组合件3的内部，电机组合件4与锯条芯件组合件2的下部固定连接，锯骨台板组合件5与锯条箱体组合件3的下部顶面固定连接，锯条箱体盖组合件1与锯条箱体组合件3的前侧槽边活动连接。

如图3所示，所述锯条芯件组合件2包括上带轮6、下带轮7、锯条8、调节压块9、挂钩10、滑块A11、调节杆12、钢轴13、钢管14，上带轮6通过钢轴13、轴承与调节压块9固定连接，上带轮6通过锯条8与下带轮7锯条传动连接，调节压块9通过钢管14与两个滑块A11上下滑动连接，滑块A11固定在锯条箱体16上，挂钩10钩在钢管14上，调节杆12与挂钩10上部螺纹连接。

所述锯条芯件组合件竖直布置。

如图4所示，所述锯条箱体组合件3包括底座15和其上的锯条箱体16，锯条箱体16顶部有与其配合连接的塑料调节把手A17，锯条箱体16右部有与其配合连接的用于锁紧锯条箱体盖组合件1的带丝杆塑料把手18，锯条箱体7上部后面有用于调节锯条芯件组合件2中上带轮6水平的外六角螺栓19。

所述锯条箱体7为槽型，包括上槽和下槽，上槽和下槽通过长条槽组成一体结构。

如图5所示，所述锯骨台板组合件包括锯骨台板20、锯骨挡板21、滑块B22、滑杆23、滑杆架24、锯骨台板固定座，锯骨挡板21通过塑料调节把手B25固定在滑块B22上，滑块B22与滑杆23滑动连接，滑杆23滑杆架24固定连接，滑杆架24固定在锯骨台板20左侧前部，锯骨台板20固定在锯骨台板固定座上。

所述锯骨台板20上锯骨挡板21右侧有一条细长形槽。

所述锯骨台板和锯骨挡板使用304不锈钢材料。

所述锯条芯件组合件2中的调节杆12与锯条箱体组合件3中的塑料调节把手A17配合连接，锯条芯件组合件2中下带轮与电机组合件中电机轴固定连接，锯条箱体组合件3中的外六角螺栓19穿过锯条箱体16与锯条锁芯组合件2的滑块A11相接触，锯条芯件组合件2中的后侧锯条穿入锯骨台板组合件6的细长形槽中，锯骨台组合件6滑动滑块B22可调节锯骨挡板与锯条8的间距。

所述电机组合件1包括电机26和其外壳，电机26和其外壳固定连接。

小型锯骨机的工作原理和过程：锯条芯件组合件2中上带轮6通过钢轴13、轴承与调节压块9固定连接，上带轮6通过锯条8与下带轮7锯条传动连接，调节压块9通过钢管14可在两个滑块A11滑槽内上下滑动，滑块A11固定在锯条箱体16上，挂钩10钩在钢管14上，调节杆12与挂钩10上部螺纹连接，调节杆12与锯条箱体组合件3中的塑料调节把手A17配合连接。当拧转塑料调节把手A17时，就可带动调节杆12，再带动挂钩10，再带动钢管14，再带动调节压块9。这样通过拧转锯条箱体组合件3顶部的塑料调节把手A17来调整调节压块9的高度，从而带动上带轮6上升，而下带轮7固定，就可以锁紧锯条8。启动开关后，电机26通过带动下带轮7旋转，来带动锯条8的运动，锯条8运动就可以锯断放在锯骨台板20上的骨肉。

锯条箱体组合件3中的外六角螺栓19穿过锯条箱体16与锯条锁芯组合件2的滑块A11相接触，通过拧紧或拧松外六角螺栓19时，就可以调整调节压块9的位置了。调整调节压块9就可带动上带轮6安装后水平角度的调整，使锯条8在实际运转时处于一定的角度，防止锯条8在运行时脱落，使用时安全放心。

锯骨挡板21通过塑料调节把手B25固定在滑块B22上，滑块B22与滑杆23滑动连接，滑杆23滑杆架24固定连接，滑杆架24固定在锯骨台板20左侧前部，锯骨台板20固定在锯骨台板固定座上。通过滑动滑块B22来调节锯骨挡板21与锯条8的间距，通过拧紧塑料调节把手B25来固定间距，其左右间距在3mm到85mm之间自由变动，实际锯骨的上下高度工作高度是195mm，来达到客户生产所需的不同大小的骨肉。

锯骨台板和锯骨挡板采用不锈钢304材料，安全、耐磨。

本实用新型的益处：

1、本实用新型的小型锯骨机体积小，结构紧凑，特别适用于小、微型食品企业及其个体户，填补了小型锯骨机的市场空白，。

2、本实用新型的小型锯骨机可锯不同大小的骨肉，满足客户不同的需求。

3、本实用新型的小型锯骨机锯条8不会脱落，使用时安全放心。

4、本实用新型的小型锯骨机锯骨台板20和锯骨挡板21使用304不锈钢材料，高强度耐磨，安全，使用寿命长。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
