一种高效打糕机的制作方法

本发明涉及食品加工设备领域，特别涉及一种高效打糕机。

背景技术：

打糕是朝鲜族的传统食品，深受人们特别是朝鲜族人民的喜爱。打糕的传统做法是将蒸熟的糯米放至木槽内，通过人工使用木槌反复捶打而成。然而这种传统的制作方法，不仅劳动强度高、费时费力，而且人工对糯米的捶打不能够做到真正的均匀彻底，故在一定程度上，其工作效率不够高。

技术实现要素：

本发明要解决的技术问题是：为了克服现有技术的不足，提供一种高效打糕机。

本发明解决其技术问题所采用的技术方案是：一种高效打糕机，包括驱动室、打糕台、打糕柱、调节机构和捶打机构，所述调节机构设置在驱动室内，所述打糕台水平设置在调节机构的上方，所述调节机构与打糕台传动连接，所述驱动室的顶面设有开口，所述打糕台位于开口的上方，所述捶打机构设置在驱动室的上方，所述打糕柱竖向设置，所述打糕柱与捶打机构传动连接，所述打糕柱位于打糕台的上方；

所述调节机构包括移动组件和旋转组件，所述旋转组件设置在打糕台和移动组件之间；

所述移动组件包括第一电机、丝杆、固定块、滑动杆和滑块，所述丝杆水平设置，所述丝杆与第一电机的输出轴同轴设置，所述第一电机与丝杆传动连接，所述固定块上设有第一轴承，所述丝杆的远离第一电机的一端通过第一轴承与固定块连接，所述滑动杆与丝杆平行，所述滑动杆与固定块连接，所述滑动杆穿过滑块且滑动杆与滑块滑动连接，所述滑块上设有螺纹孔，所述丝杆经螺纹孔穿过滑块，所述丝杆与滑块螺纹连接；

所述旋转组件包括第二电机、第一圆柱齿轮、第二圆柱齿轮和转轴，所述第二电机设置在滑块的上方，所述第二电机与第一圆柱齿轮传动连接，所述转轴竖向设置，所述滑块上设有第二轴承，所述转轴的底端通过第二轴承与滑块连接，所述转轴的顶端与打糕台的中心处连接，所述第二圆柱齿轮套设在转轴上，所述第一圆柱齿轮与第二圆柱齿轮啮合；

所述捶打机构包括两个捶打组件，所述打糕柱设置在两个捶打组件之间，两个捶打组件关于打糕柱对称设置，所述捶打组件包括支杆、支板、第三电机、第三圆柱齿轮、齿条、驱动杆和连杆，所述支杆竖向设置在驱动室的上方，所述支板水平设置在支杆的上方，所述第三电机设置在支板上，所述第三电机与第三圆柱齿轮传动连接，所述齿条水平设置，所述支板上设有滑槽，所述齿条通过滑槽与支板滑动连接，所述第三圆柱齿轮与齿条啮合，所述驱动杆水平设置在齿条的一侧，所述连杆设置在驱动杆和打糕柱之间，所述连杆的两端分别与驱动杆和打糕柱铰接，两个捶打组件之间设有隔板，所述隔板水平设置在两个捶打组件的支杆之间，所述隔板上设有通孔，所述打糕柱经通孔穿过隔板，所述打糕柱与隔板滑动连接。

作为优选，为了在天气炎热时保证糯米的新鲜，所述隔板的下方设有散热机构，所述散热机构包括若干个散热组件，所述隔板的下端面上设有第一凹槽，所述第一凹槽有若干个，各散热组件分别设置在各第一凹槽内，所述散热组件包括第四电机和风扇，所述第四电机竖向朝下设置在第一凹槽的槽底上，所述风扇设置在第四电机的下方，所述第四电机与风扇传动连接。

作为优选，为了起到缓冲作用，从而保护打糕台和打糕柱，所述打糕台上设有缓冲机构，所述打糕台的上端面上设有第二凹槽，所述缓冲机构设置在第二凹槽内，所述缓冲机构包括缓冲块和弹簧，所述缓冲块与第二凹槽匹配，所述弹簧竖向设置在缓冲块与第二凹槽的槽底之间，所述缓冲块通过弹簧与打糕台连接。

作为优选，为了加强缓冲作用，所述弹簧有若干个，各弹簧均匀设置在缓冲块和第二凹槽的槽底之间。

作为优选，为了保护弹簧，所述弹簧上套设有波纹管，所述波纹管的一端与缓冲块连接，所述波纹管的另一端与第二凹槽的槽底连接。

作为优选，为了提高打糕柱移动的稳定性，所述隔板上设有限位环，所述限位环套设在打糕柱上，所述打糕柱与限位环滑动连接。

作为优选，为了延长缓冲块和打糕柱的使用寿命，所述缓冲块和打糕柱的制作材料为玻璃钢。

作为优选，为了保护滑动杆与丝杆，所述滑块的下方设有支撑块，所述支撑块设置在滑块和驱动室的底面之间，所述支撑块的上端面上设有限位槽，所述滑块的底部与限位槽匹配，所述滑块与支撑块滑动连接。

作为优选，为了提高滑块与支撑块连接的牢固性，所述限位槽为燕尾槽。

作为优选，为了便于操作，所述驱动室上设有开关，所述开关分别与第一电机、第二电机和第三电机电连接。

本发明的有益效果是，该高效打糕机，将原料放至打糕台后，通过捶打机构驱动打糕柱反复捶打原料，同时，通过旋转组件和移动组件驱动打糕台做旋转—平移—旋转的重复运动，使得打糕柱从原料的中心处逐渐向外一圈圈地捶打，从而实现了对原料真正的均匀彻底的捶打，提高了工作效率，同时，此方式省时省力，大大地减轻了劳动强度。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的一种高效打糕机的结构示意图。

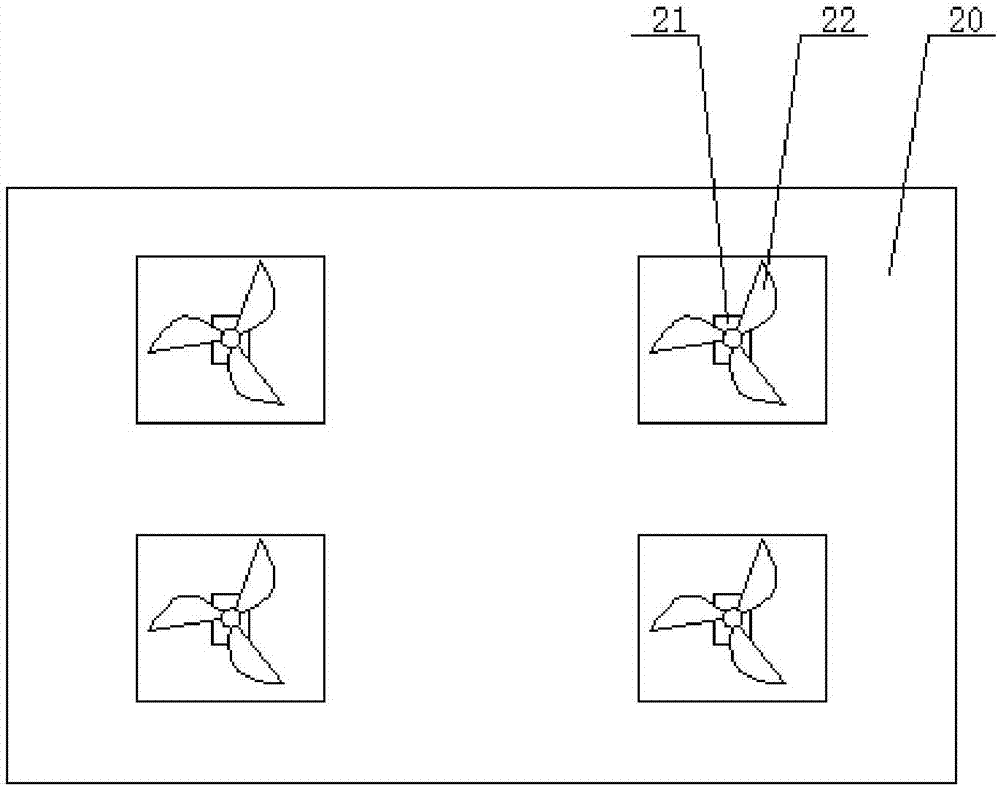

图2是本发明的一种高效打糕机的散热机构与隔板的连接结构示意图。

图3是本发明的一种高效打糕机的缓冲机构与打糕台的连接结构示意图。

图4是本发明的一种高效打糕机的滑块与支撑块的连接结构示意图。

图中：1.驱动室，2.打糕台，3.打糕柱，4.第一电机，5.丝杆，6.固定块，7.滑动杆，8.滑块，9.第二电机，10.第一圆柱齿轮，11.第二圆柱齿轮，12.转轴，13.支杆，14.支板，15.第三电机，16.第三圆柱齿轮，17.齿条，18.驱动杆，19.连杆，20.隔板，21.第四电机，22.风扇，23.缓冲块，24.弹簧，25.限位环，26.支撑块。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1-4所示，一种高效打糕机，包括驱动室1、打糕台2、打糕柱3、调节机构和捶打机构，所述调节机构设置在驱动室1内，所述打糕台2水平设置在调节机构的上方，所述调节机构与打糕台2传动连接，所述驱动室1的顶面设有开口，所述打糕台2位于开口的上方，所述捶打机构设置在驱动室1的上方，所述打糕柱3竖向设置，所述打糕柱3与捶打机构传动连接，所述打糕柱3位于打糕台2的上方；

所述调节机构包括移动组件和旋转组件，所述旋转组件设置在打糕台2和移动组件之间；

所述移动组件包括第一电机4、丝杆5、固定块6、滑动杆7和滑块8，所述丝杆5水平设置，所述丝杆5与第一电机4的输出轴同轴设置，所述第一电机4与丝杆5传动连接，所述固定块6上设有第一轴承，所述丝杆5的远离第一电机4的一端通过第一轴承与固定块6连接，所述滑动杆7与丝杆5平行，所述滑动杆7与固定块6连接，所述滑动杆7穿过滑块8且滑动杆7与滑块8滑动连接，所述滑块8上设有螺纹孔，所述丝杆5经螺纹孔穿过滑块8，所述丝杆5与滑块8螺纹连接；

所述旋转组件包括第二电机9、第一圆柱齿轮10、第二圆柱齿轮11和转轴12，所述第二电机9设置在滑块8的上方，所述第二电机9与第一圆柱齿轮10传动连接，所述转轴12竖向设置，所述滑块8上设有第二轴承，所述转轴12的底端通过第二轴承与滑块8连接，所述转轴12的顶端与打糕台2的中心处连接，所述第二圆柱齿轮11套设在转轴12上，所述第一圆柱齿轮10与第二圆柱齿轮11啮合；

所述捶打机构包括两个捶打组件，所述打糕柱3设置在两个捶打组件之间，两个捶打组件关于打糕柱3对称设置，所述捶打组件包括支杆13、支板14、第三电机15、第三圆柱齿轮16、齿条17、驱动杆18和连杆19，所述支杆13竖向设置在驱动室1的上方，所述支板14水平设置在支杆13的上方，所述第三电机15设置在支板14上，所述第三电机15与第三圆柱齿轮16传动连接，所述齿条17水平设置，所述支板14上设有滑槽，所述齿条17通过滑槽与支板14滑动连接，所述第三圆柱齿轮16与齿条17啮合，所述驱动杆18水平设置在齿条17的一侧，所述连杆19设置在驱动杆18和打糕柱3之间，所述连杆19的两端分别与驱动杆18和打糕柱3铰接，两个捶打组件之间设有隔板20，所述隔板20水平设置在两个捶打组件的支杆13之间，所述隔板20上设有通孔，所述打糕柱3经通孔穿过隔板20，所述打糕柱3与隔板20滑动连接。

作为优选，为了在天气炎热时保证糯米的新鲜，所述隔板20的下方设有散热机构，所述散热机构包括若干个散热组件，所述隔板20的下端面上设有第一凹槽，所述第一凹槽有若干个，各散热组件分别设置在各第一凹槽内，所述散热组件包括第四电机21和风扇22，所述第四电机21竖向朝下设置在第一凹槽的槽底上，所述风扇22设置在第四电机21的下方，所述第四电机21与风扇22传动连接，当天气炎热时，可启动第四电机21，使风扇22工作，保证打糕台2上方空气流通的同时适当地降低温度，以保证糯米的新鲜。

作为优选，为了起到缓冲作用，从而保护打糕台2和打糕柱3，所述打糕台2上设有缓冲机构，所述打糕台2的上端面上设有第二凹槽，所述缓冲机构设置在第二凹槽内，所述缓冲机构包括缓冲块23和弹簧24，所述缓冲块23与第二凹槽匹配，所述弹簧24竖向设置在缓冲块23与第二凹槽的槽底之间，所述缓冲块23通过弹簧24与打糕台2连接，当打糕柱3对打糕台2上的原料进行捶打时，弹簧24可通过缓冲块23对打糕柱3提供支持力，减少打糕柱3对打糕台2的冲击力，从而保护打糕台2和打糕柱3。

作为优选，为了加强缓冲作用，所述弹簧24有若干个，各弹簧24均匀设置在缓冲块23和第二凹槽的槽底之间。

作为优选，为了保护弹簧24，所述弹簧24上套设有波纹管，所述波纹管的一端与缓冲块23连接，所述波纹管的另一端与第二凹槽的槽底连接。

作为优选，为了提高打糕柱3移动的稳定性，所述隔板20上设有限位环25，所述限位环25套设在打糕柱3上，所述打糕柱3与限位环25滑动连接，由于限位环25能够更有效地限定打糕柱3的运动范围，故提高了打糕柱3移动的稳定性。

作为优选，为了延长缓冲块23和打糕柱3的使用寿命，所述缓冲块23和打糕柱3的制作材料为玻璃钢，由于打糕柱3长期地、反复地捶打缓冲块23，使得打糕柱3与缓冲块23容易损坏，而玻璃钢质地坚硬，能够减轻打糕柱3与缓冲块23的受损程度，延长缓冲块23和打糕柱3的使用寿命。

作为优选，为了保护滑动杆7与丝杆5，所述滑块8的下方设有支撑块26，所述支撑块26设置在滑块8和驱动室1的底面之间，所述支撑块26的上端面上设有限位槽，所述滑块8的底部与限位槽匹配，所述滑块8与支撑块26滑动连接，由于打糕柱3在捶打打糕台2时，滑块8会受到较大的向下的压力，而支撑块26可在不影响滑块8移动的前提下，对滑块8提供向上的支持力，使得滑块8不会因受到的压力过大而损坏滑动杆7与丝杆5。

作为优选，为了提高滑块8与支撑块26连接的牢固性，所述限位槽为燕尾槽。

作为优选，为了便于操作，所述驱动室1上设有开关，所述开关分别与第一电机4、第二电机9和第三电机15电连接。

该高效打糕机，将原料放至打糕台2后，通过开关启动第三电机15，由于支杆13竖向设置在驱动室1的上方，支板14水平设置在支杆13的上方，第三电机15设置在支板14上，第三电机15与第三圆柱齿轮16传动连接，齿条17水平设置，支板14上设有滑槽，齿条17通过滑槽与支板14滑动连接，第三圆柱齿轮16与齿条17啮合，故第三电机15通过第三圆柱齿轮16驱动齿条17水平移动，由于驱动杆18水平设置在齿条17的一侧，连杆19设置在驱动杆18和打糕柱3之间，连杆19的两端分别与驱动杆18和打糕柱3铰接，而支杆13、支板14、第三电机15、第三圆柱齿轮16、齿条17、驱动杆18和连杆19均有两个且关于打糕柱3对称设置，打糕柱3位于打糕台2的上方，又因为两个捶打组件之间设有隔板20，隔板20水平设置在两个支杆13之间，隔板20上设有通孔，打糕柱3经通孔穿过隔板20，打糕柱3与隔板20滑动连接，故驱动杆18通过连杆19驱动打糕柱3在竖直方向往复运动，从而反复捶打原料，此时，第二电机9启动，由于第二电机9设置在滑块8的上方，第二电机9与第一圆柱齿轮10传动连接，转轴12竖向设置，滑块8上设有第二轴承，转轴12的底端通过第二轴承与滑块8连接，转轴12的顶端与打糕台2的中心处连接，第二圆柱齿轮11套设在转轴12上，第一圆柱齿轮10与第二圆柱齿轮11啮合，故第二电机9通过第一圆柱齿轮10驱动第二圆柱齿轮11转动，带动转轴12转动，从而使打糕台2旋转，同时，启动第一电机4，由于丝杆5水平设置，丝杆5与第一电机4的输出轴同轴设置，第一电机4与丝杆5传动连接，固定块6上设有第一轴承，丝杆5的远离第一电机4的一端通过第一轴承与固定块6连接，故丝杆5转动，由于滑动杆7与丝杆5平行，滑动杆7与固定块6连接，滑动杆7穿过滑块8且滑动杆7与滑块8滑动连接，滑块8上设有螺纹孔，丝杆5经螺纹孔穿过滑块8，丝杆5与滑块8螺纹连接，故滑块8水平移动，进而使打糕台2水平移动，故打糕台2可做旋转—平移—旋转的重复运动，使得打糕柱3从原料的中心处逐渐向外一圈圈地捶打，从而实现了对原料真正的均匀彻底的捶打，提高了工作效率，同时，此方式省时省力，大大地减轻了劳动强度。

与现有技术相比，该高效打糕机，将原料放至打糕台2后，通过捶打机构驱动打糕柱3反复捶打原料，同时，通过旋转组件和移动组件驱动打糕台2做旋转—平移—旋转的重复运动，使得打糕柱3从原料的中心处逐渐向外一圈圈地捶打，从而实现了对原料真正的均匀彻底的捶打，提高了工作效率，同时，此方式省时省力，大大地减轻了劳动强度。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
