简易烤烟绑把器的制作方法

本实用新型属于机械、冶金、农业行业中小型机器结构技术领域，具体涉及一种简易烤烟绑把器。

背景技术：

中国是世界第一烟草大国，且中国烟草产业在国民经济中占有重要位置，烟草产业连续十年都是第一利税产业。在多年的基层烤烟绑把实践观察中，我们发现，烟农们在其绑把的每把烤烟重量方面存在很大差异，不易量化，在拿到收购地点售卖时往往需要重新返工绑把，且在绑把烤烟打结包装时属纯人工操作，费时费力，占用劳动力较多，秏时较长。

技术实现要素：

本实用新型的目的：针对农村烤烟种植户的烟叶成品绑把问题，设计简易烤烟绑把器，解决了烟农在烟叶成品绑把过程中精准量化的问题，同时通过自动打结功能提高了工作效率，节省了人力成本。

本实用新型是通过如下技术方案来实现的。

简易烤烟绑把器，包括用于放置烟叶的槽型箱体、设置在槽型箱体一侧的打结器、设置在槽型箱体上且与打结器同侧的绸带固定轮和用于按压放置在槽型箱体烟叶的活动按压板；在槽型箱体两侧分别设有与打结器相配合的凹槽。在放置烟叶前先将绑把带置于凹槽内；烟叶按压成型后，通过侧方的打结器实现绑把功能。

优选地，所述槽型箱体为非密闭的槽型箱体，其形状为“凹”字形。

优选地，本实用新型中槽型箱体的尺寸为：长75cm—85cm、宽35cm—40cm、高25cm—35cm。经调查统计，烟叶成品长度一般小于80cm，宽度小于25cm。这样的尺寸设计最大限度的减少了烟叶成品的破损，减少烟农经济损失。烟农将整理好的烟叶放置其中，通过上部轻型活动按压板按压成型，保持烟叶成品的平顺度和完整度，使每把烟叶重量大约控制在2.5～3.5公斤。

进一步地，本实用新型在槽型箱体两侧分别设有提拉手柄。

进一步地，本实用新型在槽型箱体两侧设的凹槽的数量为：每侧都为1—2个，且相互对称。当凹槽的数量为每侧都为2个时，可以绑两个结。

本实用新型具有以下有益效果：

传统中纯靠人工经验绑把，每把烟叶成品轻重不一，手工绑把耗时耗力，且经验不足者容易在绑把过程中损坏烟叶成品(因烟叶成品经烘烤后质地较脆)，造成经济损失。本实用新型解决了烟农在烟叶成品绑把过程中精准量化的问题，同时通过自动打结功能提高了工作效率，节省了人力成本，且此装置不需配套附属设备、不增大投资，有效提高了烟农的工作效率。

本实用新型根据不同地区烟叶成品尺寸及当地需求，设计有不同的箱体尺寸，从而实现地区差异的每把烟叶成品量化标准。

附图说明

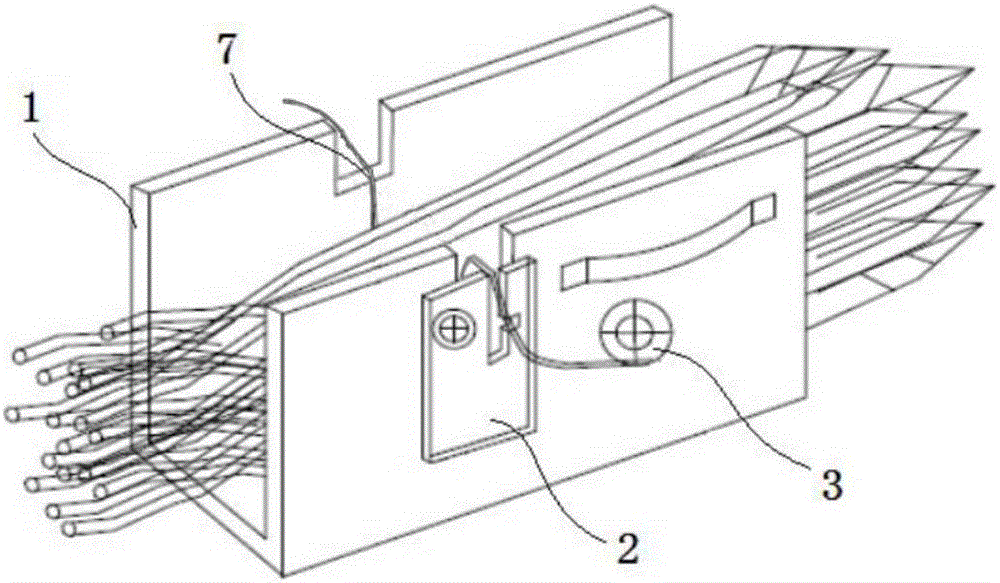

图1为本实用新型的示意图；

图2为本实用新型的使用状态示意图；

图中：1-槽型箱体，2-打结器，3-绸带固定轮，4-活动按压板，5-凹槽，6-提拉手柄，7-绑把带。

具体实施方式

如图1、图2，简易烤烟绑把器，包括用于放置烟叶的槽型箱体、设置在槽型箱体一侧的打结器、设置在槽型箱体上且与打结器同侧的绸带固定轮和用于按压放置在槽型箱体烟叶的活动按压板；在槽型箱体两侧分别设有与打结器相配合的凹槽。本实施方式中，凹槽的数量为每侧都为1个，且相互对称。

本实用新型中，所述槽型箱体为非密闭的槽型箱体，形状为“凹”字形。

本实用新型槽型箱体的尺寸为：长75cm—85cm、宽35cm—40cm、高25cm—35cm；在槽型箱体两侧分别设有提拉手柄。
