一种具有儿童锁的四管雾化器的制作方法

本发明涉及一种雾化器，具体是一种具有儿童锁的四管雾化器。

背景技术：

电子雾化器就是所谓的电子烟，健康电子烟的前称。介乎电子元器件与食品之间的新型产品。他和传统香烟最大的区别，就是不经过燃烧，没有焦油、一氧化碳、亚硝酸等有毒物质。同时也不会有对周围人群影响非常大的二手烟

目前，市面上销售的现有同类型雾化器多通过雾化器底部进气，烟油容易从气孔中渗漏出来，抽烟时吸嘴部位没有采取隔油或者分油措施，容易将烟油吸进嘴里。

目前市场上所销售的雾化器基本都不带防儿童锁功能，儿童误食烟油等事故时有发生。

技术实现要素：

本发明的目的在于提供一种优化进气结构，并具有儿童锁的四管雾化器，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种具有儿童锁的四管雾化器，包括吸嘴组件、储油室组件、雾化芯组件、底座组件，所述储油室组件的一端出气口连接吸嘴组件，储油室组件的内部设置雾化芯组件，且储油室组件和雾化芯组件均固定并连接在底座组件上，所述吸嘴组件主要由吸嘴、顶盖、弹簧、弹簧固定架和吸嘴座构成，弹簧固定架转动连接在顶盖的中心通孔处，弹簧固定架的底部固定连接吸嘴座，而吸嘴滑动在弹簧固定架的中心通孔内，所述吸嘴和吸嘴座相接处的端面分别设置插头和插槽，且吸嘴和弹簧固定架之间连接弹簧，通过弹簧保持吸嘴和吸嘴座不接触，通过下压吸嘴使得内部采用插头和插槽结构相互对扣，所述储油室组件主要由调气环、玻璃固定环、玻璃筒、进气顶盖、雾化仓、气管和气管固定座构成，所述玻璃筒的两端分别固定连接玻璃固定环和气管固定座，玻璃固定环的内螺纹螺纹连接进气顶盖的下半部分外螺纹，进气顶盖的中部固定连接雾化仓，所述进气顶盖的上半部分表面转动连接调气环，调气环和进气顶盖的上半部分均开设有对应的进气孔，通过进气孔的交错调节进气量，实现进气的控制，所述气管固定座的中部设置螺纹通孔，螺纹通孔的周围设置四个连接气管一端的通孔，气管的另一端连接进气顶盖上开设的进气孔。

作为本发明进一步的方案：所述吸嘴座中间开设四个小孔。

作为本发明进一步的方案：所述气管固定座上的通孔与雾化芯组件的进气孔之间连通。

作为本发明进一步的方案：所述雾化芯组件的中部螺纹连接在气管固定座中部设置的螺纹通孔上。

作为本发明进一步的方案：所述雾化芯组件的出气孔连接雾化仓。

与现有技术相比，本发明的有益效果是：

（1）本发明主要通过改良进气方式，通过改良进气方式和优化产品结构来解决雾化器漏油问题，提高烟油的利用率和产品的使用体验，减少烟油的浪费，同时也保护产品，提高电子烟的卫生，通过改良吸嘴结构，减少烟油吸到嘴里的概率，保护产品和消费者。

（2）本发明能有效防止儿童因拆卸雾化器引起误食雾化器零件或烟油等，特别是对家中有小孩的用户，能让用户在充电、存放、没成年人在场时避免发生不必要的事故。

附图说明

图1为本发明的结构爆炸图。

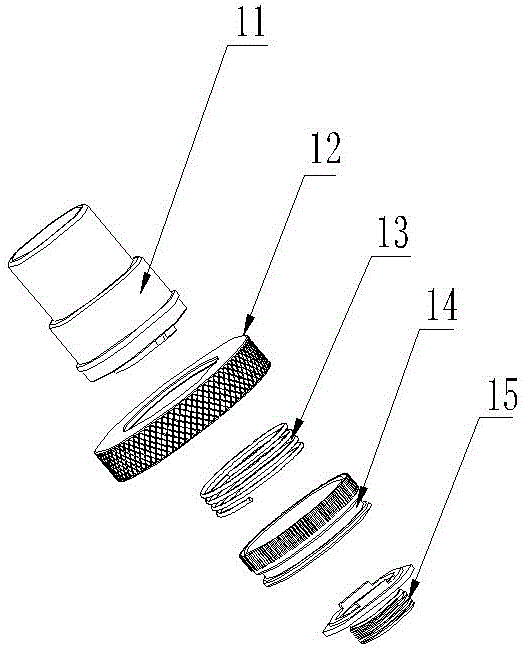

图2为吸嘴组件的结构爆炸图。

图3为储油室组件的结构爆炸图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种具有儿童锁的四管雾化器，包括吸嘴组件1、储油室组件2、雾化芯组件3和底座组件4，所述储油室组件2的一端出气口连接吸嘴组件1，储油室组件2的内部设置雾化芯组件3，且储油室组件2和雾化芯组件3均固定并连接在底座组件4上，所述吸嘴组件1主要由吸嘴11、顶盖12、弹簧13、弹簧固定架14和吸嘴座15构成，弹簧固定架14转动连接在顶盖12的中心通孔处，弹簧固定架13的底部固定连接吸嘴座15，而吸嘴11滑动在弹簧固定架14的中心通孔内，所述吸嘴11和吸嘴座15相接处的端面分别设置插头和插槽，且吸嘴11和弹簧固定架14之间连接弹簧13，通过弹簧13保持吸嘴11和吸嘴座15不接触，通过下压吸嘴11使得内部采用插头和插槽结构相互对扣，从而带动吸嘴座15底部的螺纹旋转，烟嘴部份拆卸需要往下压住后旋转才能取下，如没往下压是无法打开，烟嘴只会360度空转，有效防止儿童因拆卸雾化器引起误食雾化器零件或烟油等。

所述吸嘴座15中间开设四个小孔，而不是现有的一个大内孔，通过改良吸嘴结构，减少烟油吸到嘴里的概率，保护产品和消费者，即吸烟时可以阻挡一部分烟油往上吸，防止吸油的现象发生。

所述储油室组件2主要由调气环21、玻璃固定环22、玻璃筒23、进气顶盖24、雾化仓25、气管26和气管固定座27构成，所述玻璃筒23的两端分别固定连接玻璃固定环22和气管固定座27，玻璃固定环22的内螺纹螺纹连接进气顶盖24的下半部分外螺纹，进气顶盖24的中部固定连接雾化仓25，所述进气顶盖24的上半部分表面转动连接调气环21，调气环21和进气顶盖24的上半部分均开设有对应的进气孔，通过进气孔的交错调节进气量，实现进气的控制，所述气管固定座27的中部设置螺纹通孔，螺纹通孔的周围设置四个连接气管26一端的通孔，气管26的另一端连接进气顶盖24上开设的进气孔；所述气管固定座27上的通孔与雾化芯组件3的进气孔之间连通，以便于进气，而雾化芯组件3的中部螺纹连接在气管固定座27中部设置的螺纹通孔上，且雾化芯组件3的出气孔连接雾化仓25。

本发明的工作原理是：吸烟时，空气通过进气孔，沿着进气管从向上向下进入雾化仓，雾化芯组件工作产生雾化气体，从吸嘴座上开设的小孔中进入口中，整个气流呈U型流动。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
