一种电热饭盒的制作方法

本实用新型涉及餐具领域，具体来说涉及一种电热饭盒。

背景技术：

现代人生活工作的节奏越来越快，对于上班族和学生来说，怎么解决中午饭成了一个麻烦的问题，有工作餐或食堂的还能应付，但是多数人中午饭都只能自行想办法解决，于是现在很多人选择用饭盒自带午餐的方式，但由于自带食物在经过一段时间后就会冷凉，让人难以下咽，如果没有微波炉的话就难以对食物进行加热，现有技术中，已经有了一些解决的方法，但是依然存在一些亟需改进的地方。

如公开号为“CN102366215A”，公告日为2012年3月7日，名称为“一种加热饭盒”的中国发明专利文献，公开了一种加热饭盒，采用不锈钢材质，其具有坚固耐用、不易磨损等优点，同时隔层采用开口设计，其内部设有空心设计，人们可以更具个人需求，向其内部加热水或冷水，加入热水可以达到保温的作用，加入冷水可以达到保冷的作用，同时在夏天人们担心食物长时间放在饭盒内部会变质，在空心隔层内部加热细小的冰块，可以延长食物的保鲜时间；本饭盒在底部设有加热元件、电池组、电源插口和温控开关，其可以在有电源的室内采用室电加热，通过温控开口控制给饭盒内部食物加热，在没有室内的户外时，可以采用电池加热，并通过温控开关控制给饭盒内部的食物加热，从而满足了大多人们的要求。在该技术方案中，加热元件设置在饭盒底部的封闭夹层里，开口仅仅设置在顶部侧边，这样的设计首先不利于清除隔层中用过的水，再者，加热时，其加热元件通过导热剂将温度传入隔层再对内层加热，加热效率不高并且热源集中在饭盒底部，饭盒中的食材受热不均匀。

技术实现要素：

本实用新型的目的在于提供一种可以使用室电对食材进行均匀高效加热，并且易于更换清理夹层中溶液的电热饭盒。

本实用新型的目的是通过以下技术方案实现的：

一种电热饭盒，包括盒盖和盒体，盒体包括外壳和内层，所述外壳和内层之间设置有隔层，其特征在于：所述隔层中设置有加热元件；所述盒体侧面设置有电源插口；所述盒体顶部设置有与所述隔层贯通的进水口，底部设置有与隔层贯通的出水口；所述进水口和出水口上设置有盖子。

所述外壳是绝缘隔热材料制成的。

所述内层是绝缘导热材料制成的。

所述盒体顶部还设置有温度显示器，所述温度显示器与温度测试器相连，所述温度测试器设置在所述隔层中。

所述内层中还设置有格板。

本实用新型的有益效果如下：

一、本实用新型的技术方案中，将加热元件设置在隔层中，加热时热量可以从四周和底部共同对盒体中的食物进行加热，且经过一次传导，加热效率高，并且隔层的设计依然保留了现有技术中可加热水保温也可加冰低温保鲜的好处。

二、本实用新型的技术方案中，盒体的顶部和底部分别设置了进水口和出水口，这样在需要加水的时候可以通过顶部的进水口注水，需要更换或者清除隔层中的液体时可以通过底部的出水口进行清除，这样的设计使加水放水的过程变得简单，不用颠覆盒体进行操作，在盒体中存放有食物的时候不至于翻撒。

三、本实用新型的技术方案中，盒体的外壳是绝缘隔热材料制成的，加热时不烫手也不会漏电，非常安全；盒体的内层是绝缘导热材料制成的，有助于加热食物，且不会漏电；内层中还设置有格板，可以将饭菜分开存放。

四、本实用新型的技术方案中，盒体顶部设置有温度显示器，所述显示器与温度测试器相连，所述温度测试器设置在所述隔层中，可以及时显示隔层中液体的温度，便于控制。

说明书附图

图1是本实用新型的侧面剖视图；

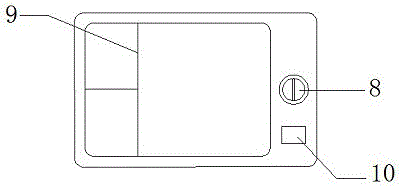

图2是本实用新型的俯视图；

图中：1、盒盖；2、外壳；3、内层；4、加热元件；5、进水口；6、出水口；7、电源插口；8、盖子；9、格板；10、温度显示器。

具体实施方式

以下通过几个具体实施例来进一步说明实现本实用新型目的的技术方案，需要说明的是，本实用新型的技术方案包括但不限于以下技术方案。

实施例1

可如图1和2，一种电热饭盒，包括盒盖1和盒体，盒体包括外壳2和内层3，所述外壳2和内层3之间设置有隔层，所述隔层中设置有加热元件4；所述盒体侧面设置有电源插口7；所述盒体顶部设置有与所述隔层贯通的进水口5，底部设置有与隔层贯通的出水口6；所述进水口和出水口上设置有盖子8。

这是本实用新型的最基本实施方案。将加热元件4设置在隔层中，加热时热量可以从四周和底部共同对盒体中的食物进行加热，且经过一次传导，加热效率高，并且隔层的设计依然保留了现有技术中可加热水保温也可加冰低温保鲜的好处，盒体的顶部和底部分别设置了进水口5和出水口6，这样在需要加水的时候可以通过顶部的进水口5注水，需要更换或者清除隔层中的液体时可以通过底部的出水口6进行清除，这样的设计使加水放水的过程变得简单，不用颠覆盒体进行操作，在盒体中存放有食物的时候不至于翻撒。

实施例2

可如图1和2，一种电热饭盒，包括盒盖1和盒体，盒体包括外壳2和内层3，所述外壳2和内层3之间设置有隔层，所述隔层中设置有加热元件4；所述盒体侧面设置有电源插口7；所述盒体顶部设置有与所述隔层贯通的进水口5，底部设置有与隔层贯通的出水口6；所述进水口和出水口上设置有盖子8。

所述外壳2是绝缘隔热材料制成的。

所述内层3是绝缘导热材料制成的。

这是本实用新型的一种优选实施方案。将加热元件4设置在隔层中，加热时热量可以从四周和底部共同对盒体中的食物进行加热，且经过一次传导，加热效率高，并且隔层的设计依然保留了现有技术中可加热水保温也可加冰低温保鲜的好处，盒体的顶部和底部分别设置了进水口5和出水口6，这样在需要加水的时候可以通过顶部的进水口5注水，需要更换或者清除隔层中的液体时可以通过底部的出水口6进行清除，这样的设计使加水放水的过程变得简单，不用颠覆盒体进行操作，在盒体中存放有食物的时候不至于翻撒；盒体的外壳2是绝缘隔热材料制成的，加热时不烫手也不会漏电，非常安全；盒体的内层3是绝缘导热材料制成的，有助于加热食物，且不会漏电。

实施例3

可如图1和2，一种电热饭盒，包括盒盖1和盒体，盒体包括外壳2和内层3，所述外壳2和内层3之间设置有隔层，所述隔层中设置有加热元件4；所述盒体侧面设置有电源插口7；所述盒体顶部设置有与所述隔层贯通的进水口5，底部设置有与隔层贯通的出水口6；所述进水口和出水口上设置有盖子8。

所述外壳2是绝缘隔热材料制成的。

所述内层3是绝缘导热材料制成的。

所述盒体顶部还设置有温度显示器10，所述温度显示器10与温度测试器相连，所述温度测试器设置在所述隔层中。

所述内层3中还设置有格板9。

这是本实用新型的一种优选实施方案。将加热元件4设置在隔层中，加热时热量可以从四周和底部共同对盒体中的食物进行加热，且经过一次传导，加热效率高，并且隔层的设计依然保留了现有技术中可加热水保温也可加冰低温保鲜的好处，盒体的顶部和底部分别设置了进水口5和出水口6，这样在需要加水的时候可以通过顶部的进水口5注水，需要更换或者清除隔层中的液体时可以通过底部的出水口6进行清除，这样的设计使加水放水的过程变得简单，不用颠覆盒体进行操作，在盒体中存放有食物的时候不至于翻撒；盒体的外壳2是绝缘隔热材料制成的，加热时不烫手也不会漏电，非常安全；盒体的内层3是绝缘导热材料制成的，有助于加热食物，且不会漏电；内层3中还设置有格板9，可以将饭菜分开存放；盒体顶部设置有温度显示器10，所述温度显示器10与温度测试器相连，所述温度测试器设置在所述隔层中，可以及时显示隔层中液体的温度，便于控制。
